KADAMM ADY-470-698-9M — директорная антенна (Яги) 470–698 МГц, 9 дБи, 75°, 2 порта

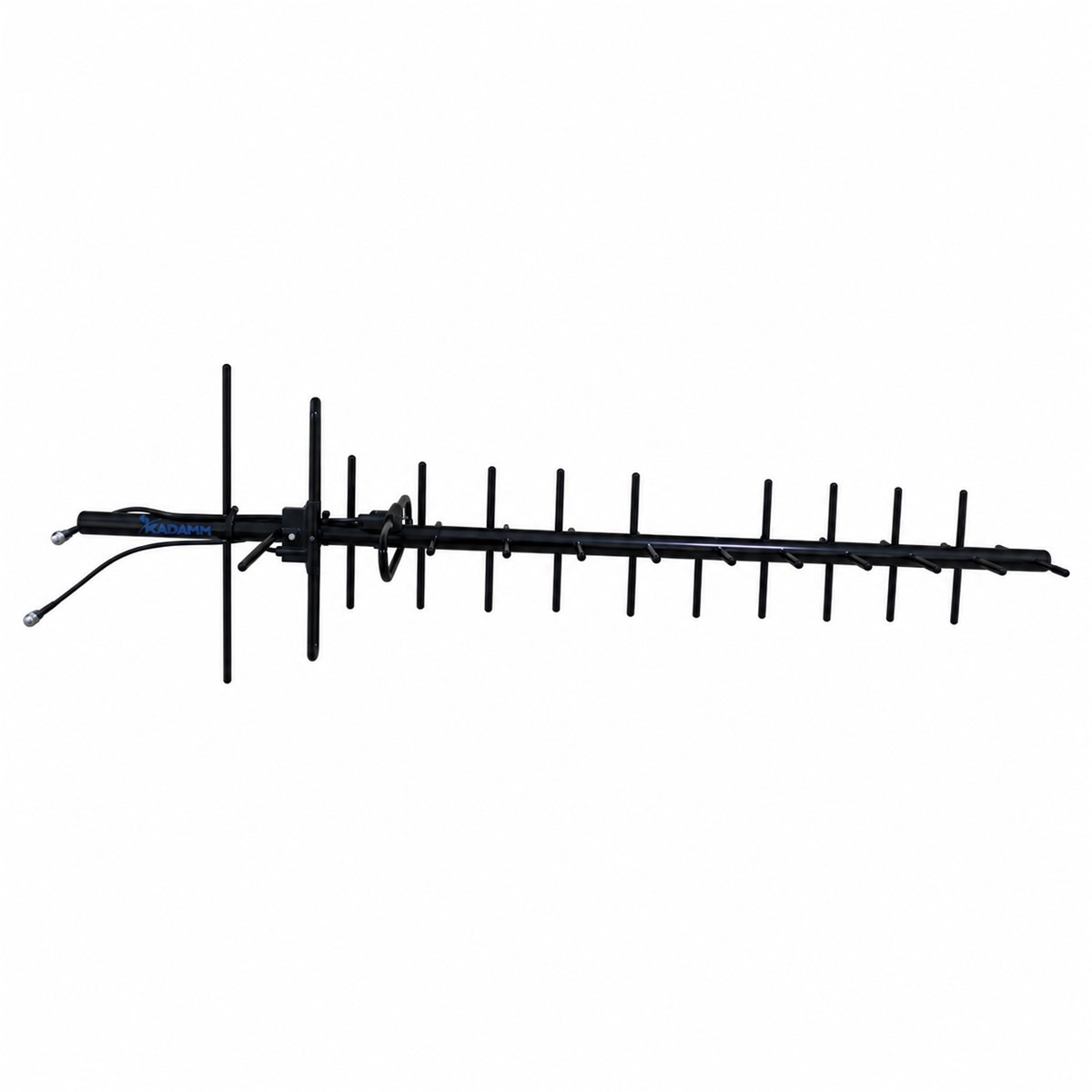

KADAMM ADY-470-698-9M — директорная антенна (Яги) диапазона 470–698 МГц. Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 9 дБи.

Ширина луча — 75° по горизонтали, 65° по вертикали. Узкий луч даёт дальность и отсекает помехи с других направлений, но требует аккуратного наведения на корреспондента.

Пример расчёта: на 584 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 584 + 20·lg 10 ≈ 107,8 дБ. Антенна с усилением 9 дБи сокращает их на 9 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −58,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,5; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 1150 × 300 × 300 мм; крепление: Ø30–60 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — 2×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

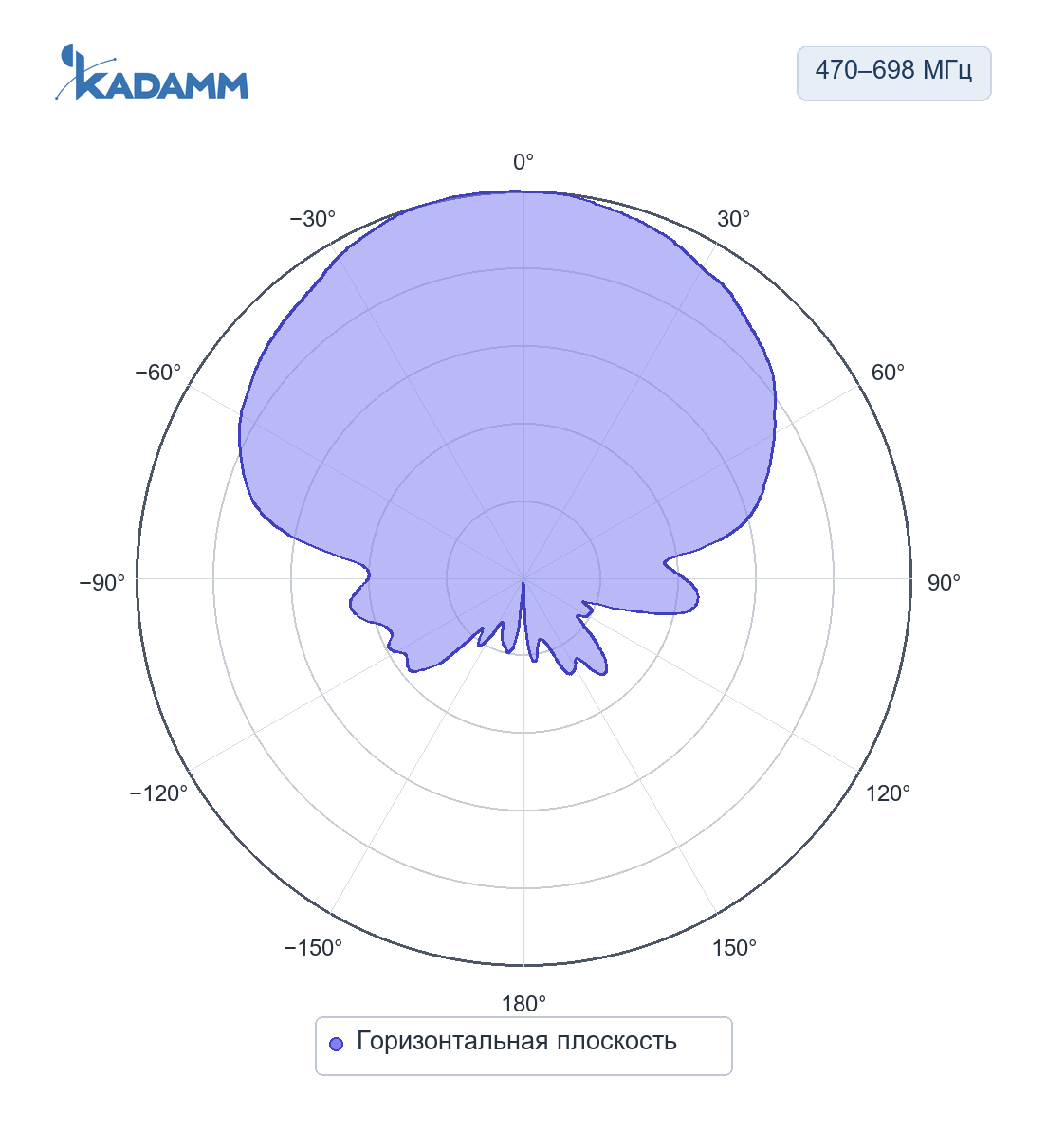

470–698 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 75°, усиление в максимуме 9 дБи.

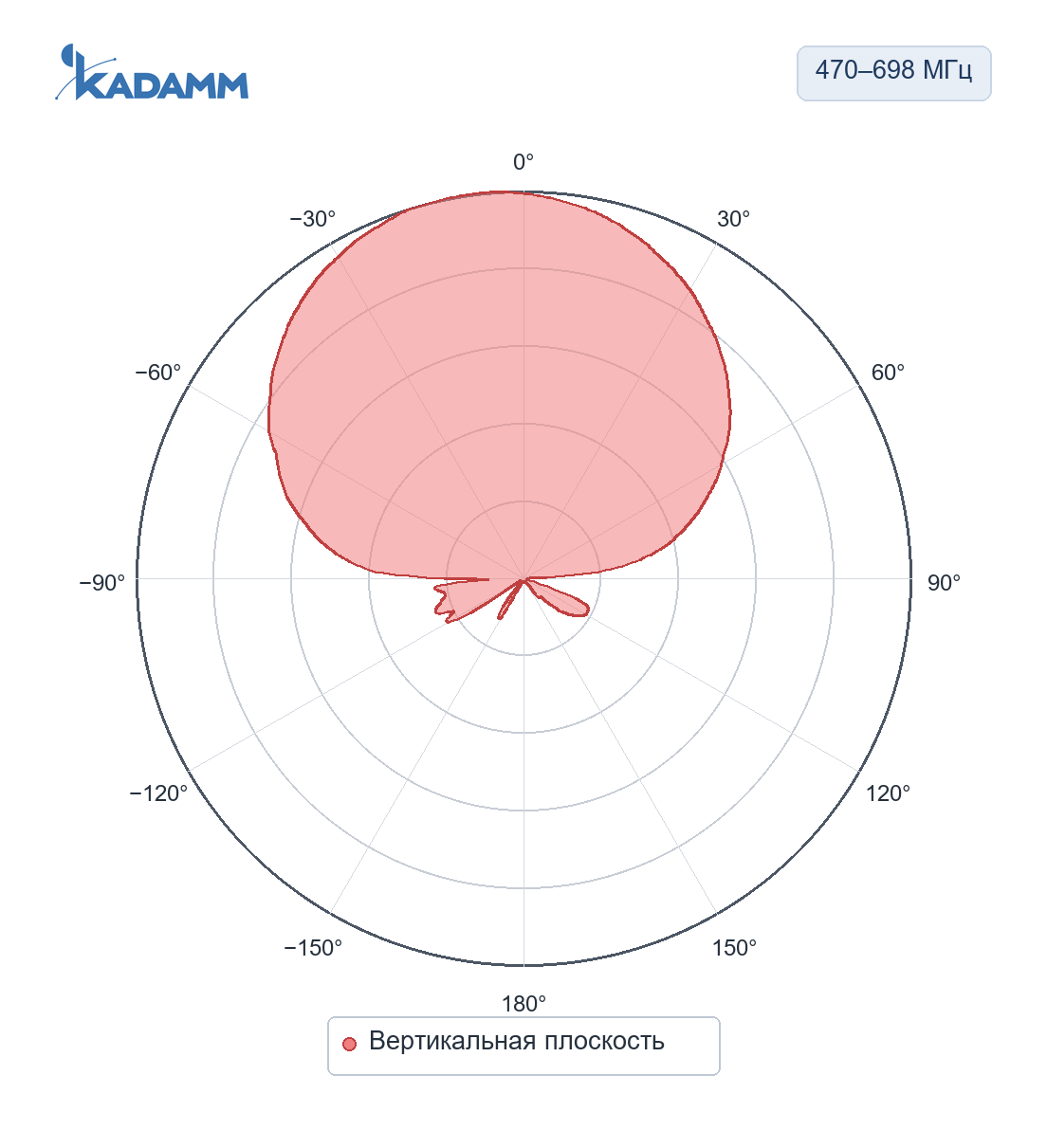

470–698 МГц, вертикальная плоскостьПо вертикали 65°, усиление в максимуме 9 дБи.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 75°; по вертикали — 65°.

• IEC 61169-16 — присоединительные размеры разъёмов N; у ADY-470-698-9M — 2 × розетка N (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ADY-470-698-9M в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ADY-470-698-9M подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 9 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 9 = 49 дБм, то есть около 79 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 584 МГц (середина полосы 470–698 МГц): L = 32,45 + 20·lg 584 + 20·lg 1 = 87,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 49 − 87,8 = −38,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.

Перед заказом KADAMM ADY-470-698-9M сверьте с проектом:

• Частоты оборудования — внутри 470–698 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 2×N
• Опора и крепление — на трубу Ø30–60 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление ADY-470-698-9M — на трубу Ø30–60 мм.
• ADY-470-698-9M направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — 2 × розетка N (IEC 61169-16).
• Разъёмы ADY-470-698-9M на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление ADY-470-698-9M включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
