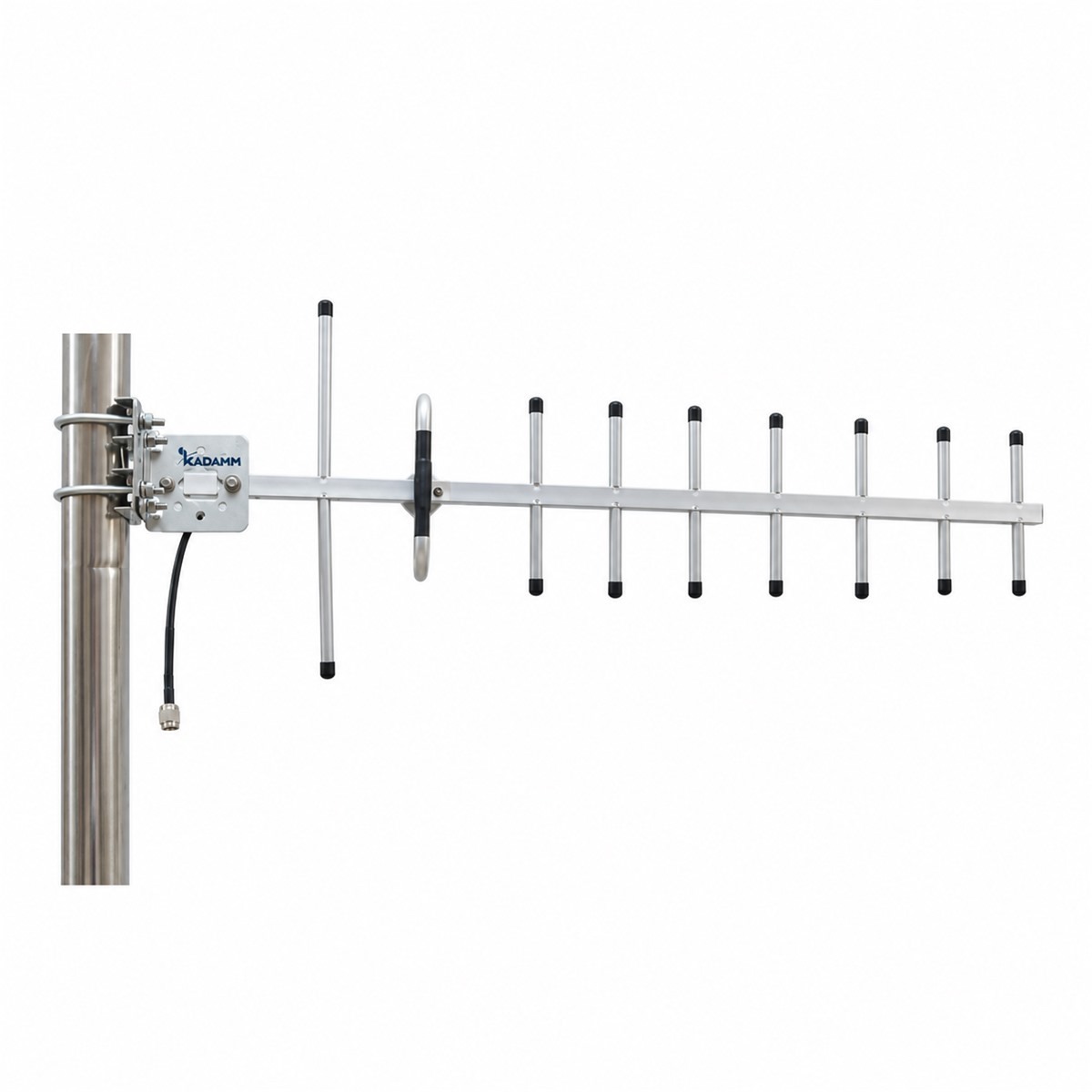

KADAMM ADY-410-430-11 — директорная антенна (Яги) 410–430 МГц, 11 дБи, 55°, 1 порт

KADAMM ADY-410-430-11 — директорная антенна (Яги) диапазона 410–430 МГц. Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 11 дБи.

Ширина луча — 55° по горизонтали, 50° по вертикали. Узкий луч даёт дальность и отсекает помехи с других направлений, но требует аккуратного наведения на корреспондента.

Отношение вперёд/назад — ≥15 дБ: насколько слабее антенна принимает сигнал с тыла. Это важно, когда за спиной антенны работают другие станции или стоит сервисная антенна репитера.

Поляризацию задают при монтаже поворотом траверсы: элементы вертикально — вертикальная поляризация, как у большинства систем подвижной связи; горизонтально — горизонтальная. На обоих концах линии поляризации должны совпадать, иначе теряются десятки децибел.

Пример расчёта: на 420 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 420 + 20·lg 10 ≈ 104,9 дБ. Антенна с усилением 11 дБи сокращает их на 11 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −51,9 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 1350 × 400 × 80 мм; крепление: Ø30–60 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

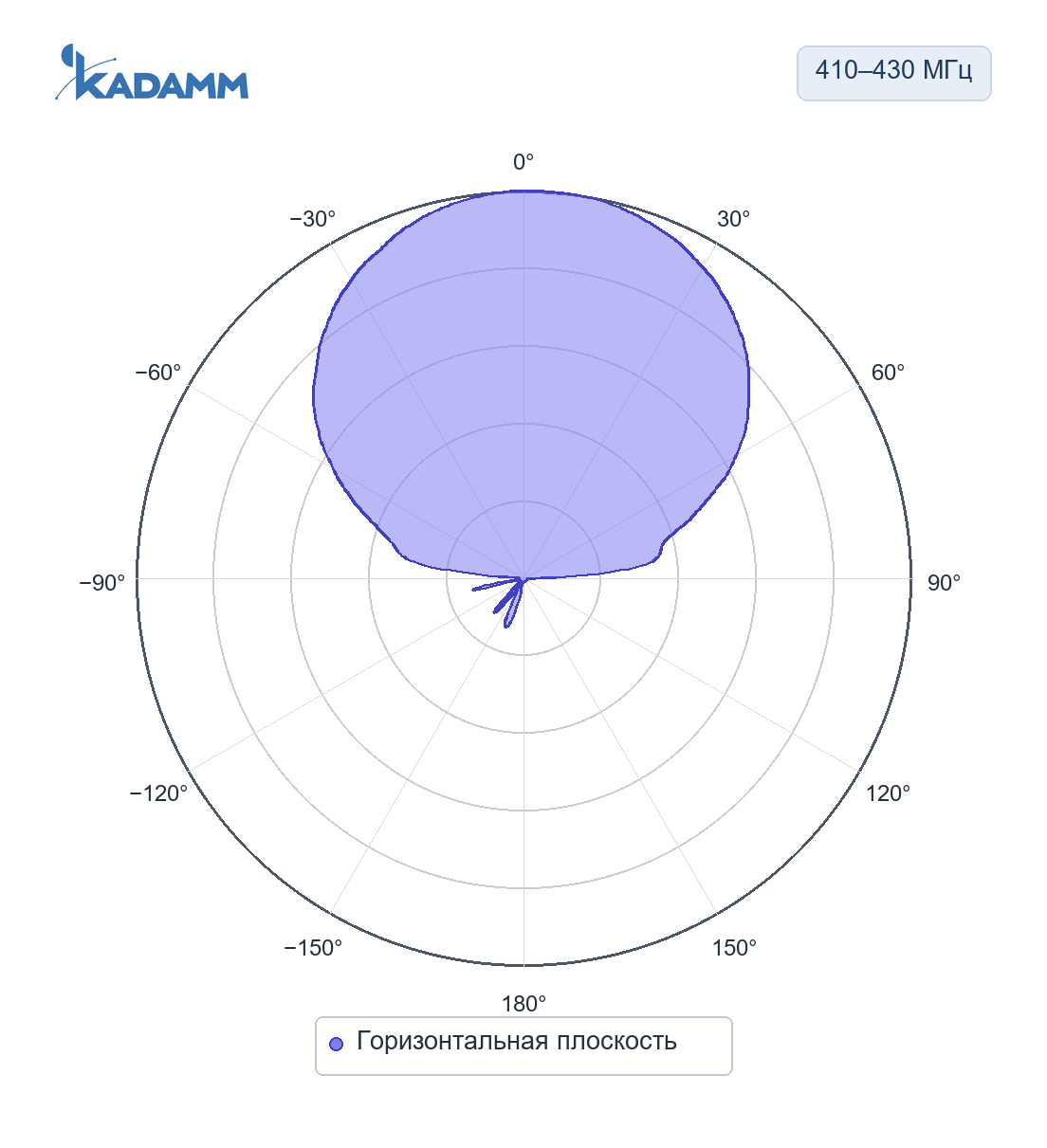

410–430 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 55°, усиление в максимуме 11 дБи, задний лепесток ниже главного не менее чем на 15 дБ.

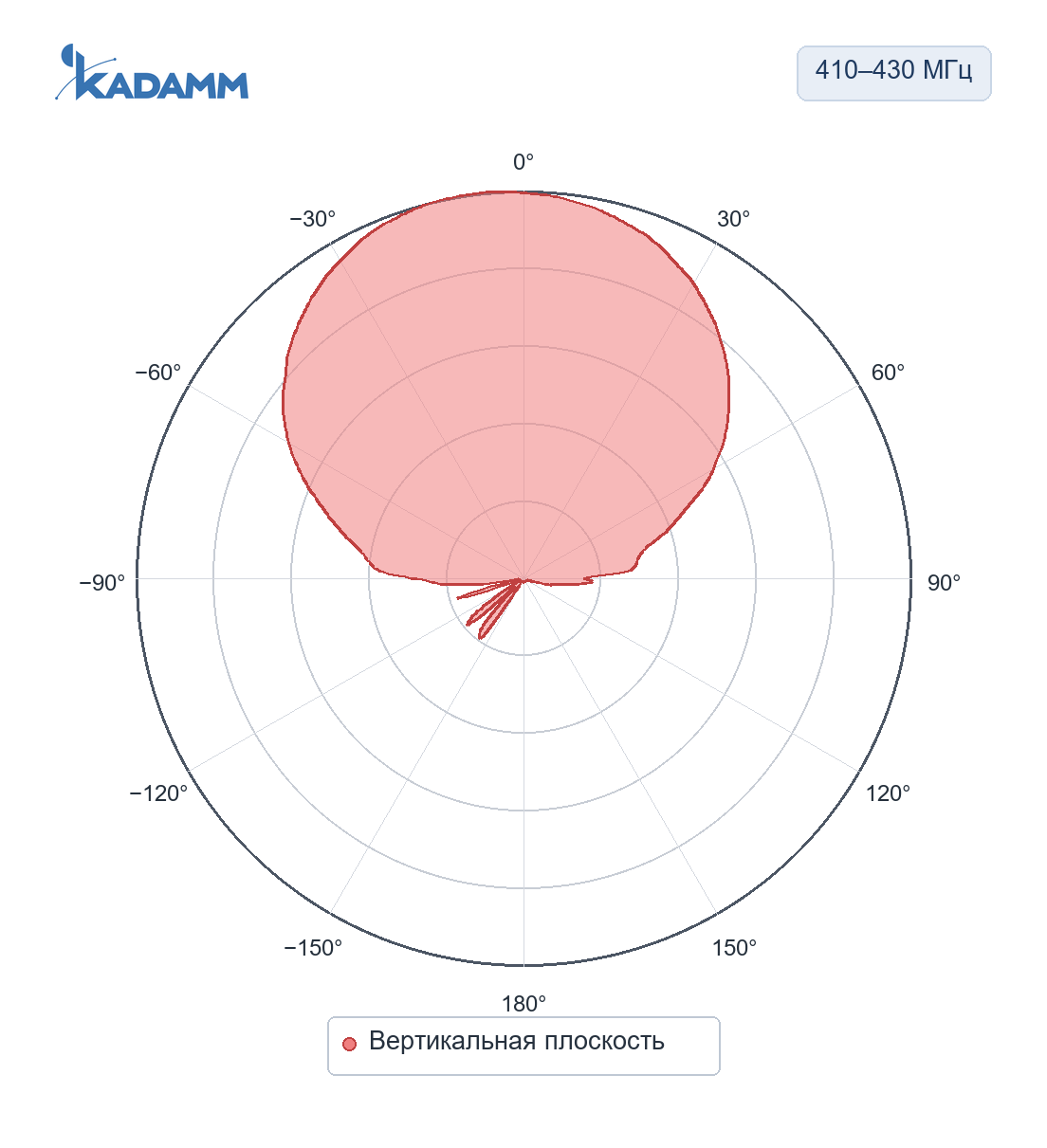

410–430 МГц, вертикальная плоскостьПо вертикали 50°, усиление в максимуме 11 дБи, задний лепесток ниже главного не менее чем на 15 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 55°; по вертикали — 50°. Задний лепесток ослаблен не менее чем на 15 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у ADY-410-430-11 — розетка N (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ADY-410-430-11 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ADY-410-430-11 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 11 = 51 дБм, то есть около 126 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 420 МГц (середина полосы 410–430 МГц): L = 32,45 + 20·lg 420 + 20·lg 1 = 84,9 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 51 − 84,9 = −33,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.

Перед заказом KADAMM ADY-410-430-11 сверьте с проектом:

• Частоты оборудования — внутри 410–430 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×N
• Опора и крепление — на трубу Ø30–60 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление ADY-410-430-11 — на трубу Ø30–60 мм.
• ADY-410-430-11 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — розетка N (IEC 61169-16).
• Разъёмы ADY-410-430-11 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление ADY-410-430-11 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
