Директорная антенна (Яги): 156–166 МГц, усиление 11 дБи, луч 55°.
Что представляет собой антенна

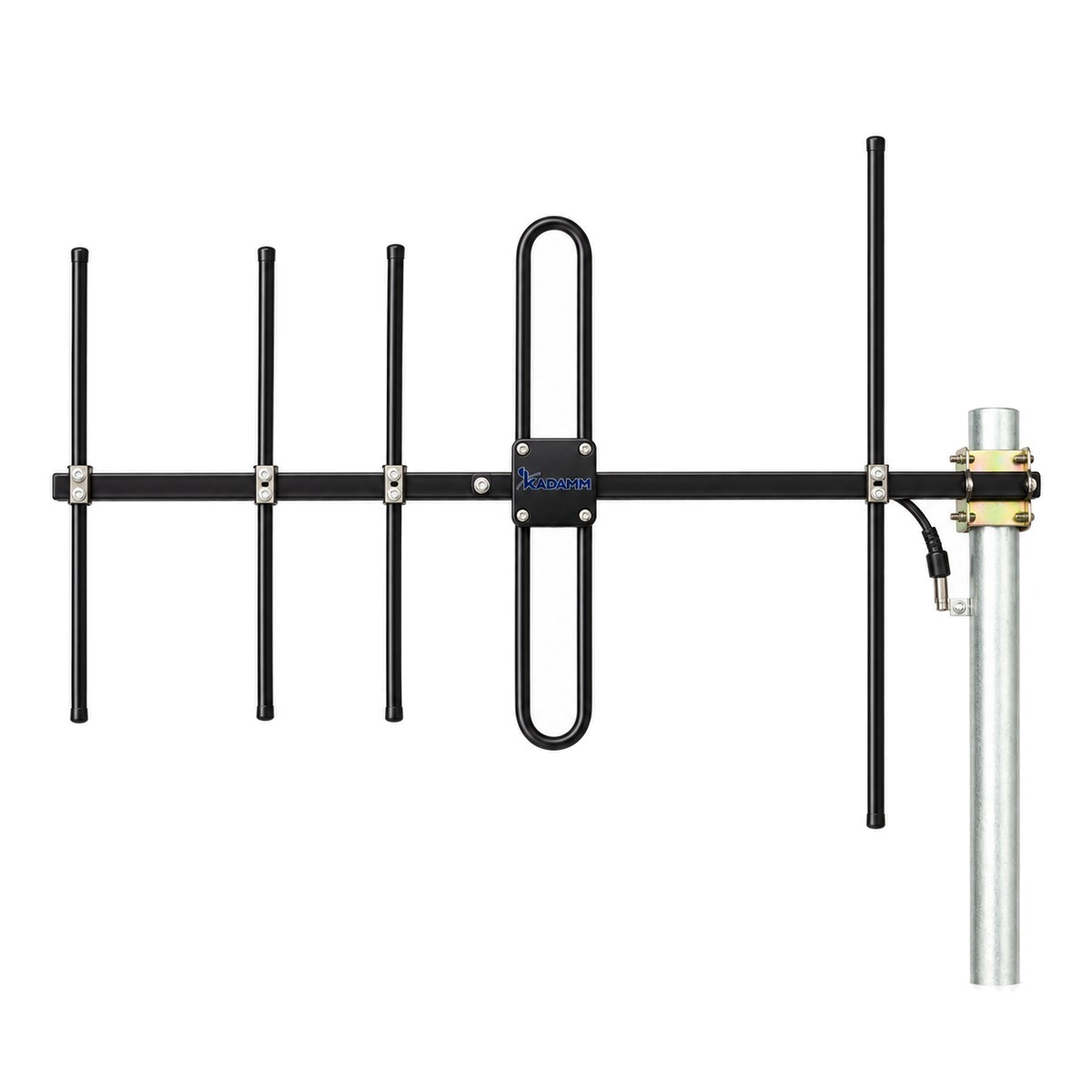

KADAMM ADY-156-166-150B7 — директорная антенна (Яги) диапазона 156–166 МГц. Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 11 дБи.
Ширина луча — 55° по горизонтали, 50° по вертикали. Узкий луч даёт дальность и отсекает помехи с других направлений, но требует аккуратного наведения на корреспондента.
Отношение вперёд/назад — ≥15 дБ: насколько слабее антенна принимает сигнал с тыла. Это важно, когда за спиной антенны работают другие станции или стоит сервисная антенна репитера.
Поляризацию задают при монтаже поворотом траверсы: элементы вертикально — вертикальная поляризация, как у большинства систем подвижной связи; горизонтально — горизонтальная. На обоих концах линии поляризации должны совпадать, иначе теряются десятки децибел.
Пример расчёта: на 161 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 161 + 20·lg 10 ≈ 96,6 дБ. Антенна с усилением 11 дБи сокращает их на 11 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −43,6 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 1800 мм; масса 2,4 кг; крепление: Ø40–50 мм; рабочая температура −40…+65 °C.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

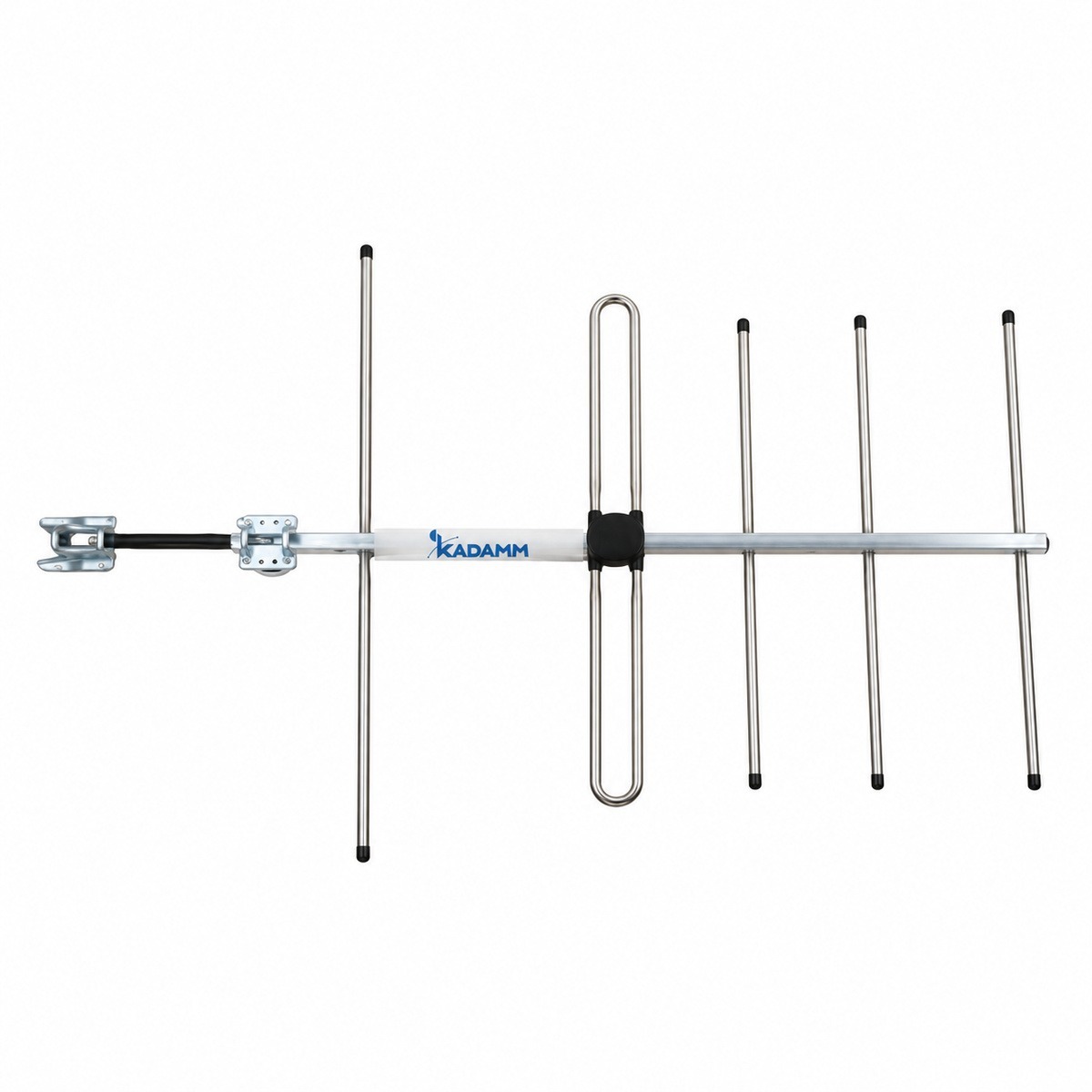

- Полосы 156–166 МГц, у ADY-156-165-9 — 156–165 МГц
- Усиление 11 дБи, у ADY-156-165-9 — 9 дБи (больше на 2 дБ)
- Луч по горизонтали 55°, у ADY-156-165-9 — 54°
- Разъём N, у ADY-156-165-9 — UHF
- Габариты 1800 мм, у ADY-156-165-9 — 1700 × 1026 мм
- Легче на 0,3 кг (2,4 кг и 2,7 кг)
У KADAMM ADY-156-166-150B7 больше усиление; KADAMM ADY-156-165-9 выбирают, если важен её набор полос.
- Полосы 156–166 МГц, у ADY-134-173-150B — 134–173 МГц
- Усиление 11 дБи, у ADY-134-173-150B — 9 дБи (больше на 2 дБ)
- Луч по горизонтали 55°, у ADY-134-173-150B — 54°
- Габариты 1800 мм, у ADY-134-173-150B — 1550 мм
- Тяжелее на 0,72 кг (2,4 кг и 1,68 кг)
Запас по дальности больше у KADAMM ADY-156-166-150B7; KADAMM ADY-134-173-150B легче и проще в монтаже.

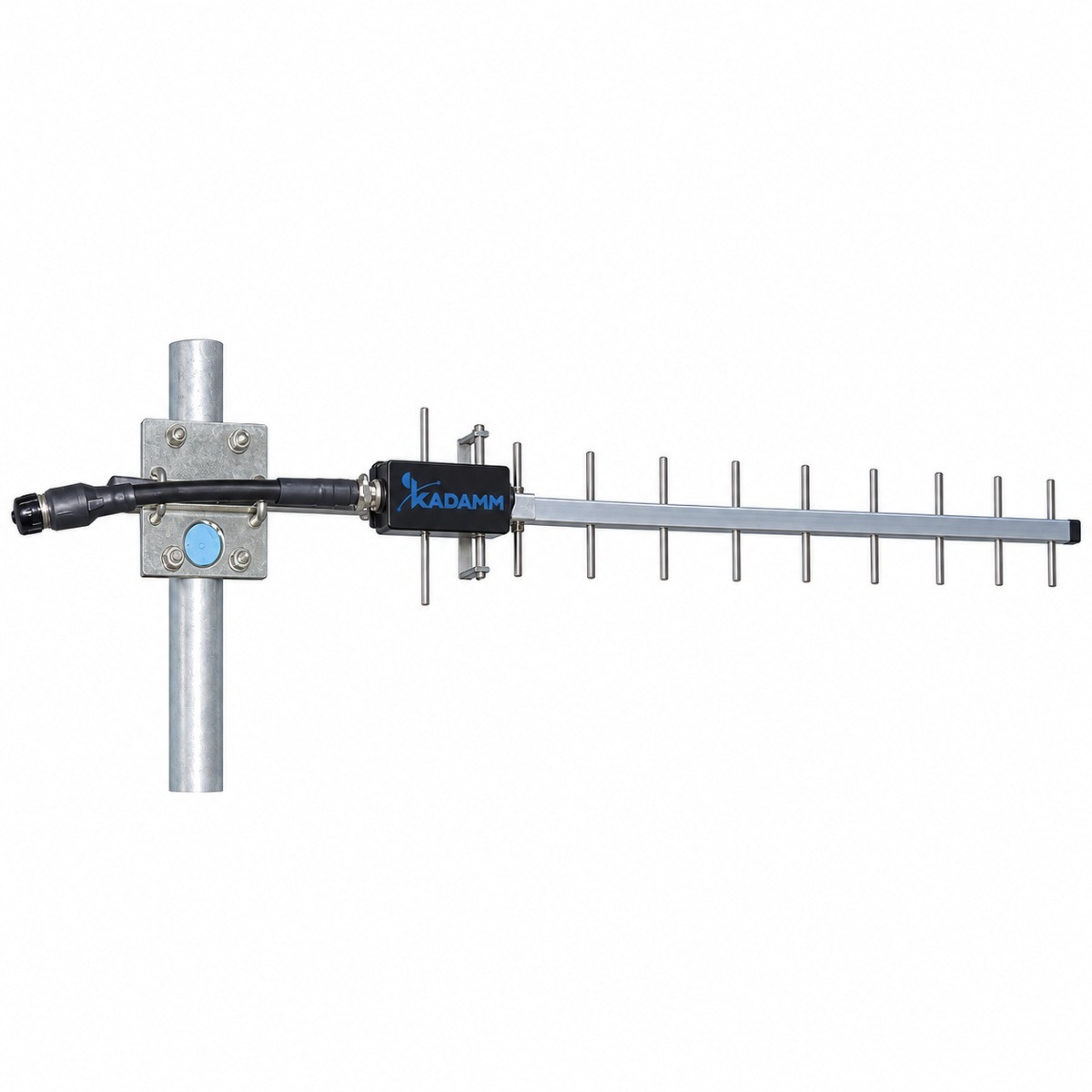

- Полосы 156–166 МГц, у ADY-1120-1200-11 — 1120–1200 МГц
- Луч по горизонтали 55°, у ADY-1120-1200-11 — 48°
- Тяжелее на 1,65 кг (2,4 кг и 0,75 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ADY-156-166-150B7 с запасом по краям.
Значение ADY-156-166-150B7 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 55°; по ней видно, какой сектор закрывает ADY-156-166-150B7.
Согласование ADY-156-166-150B7 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт ADY-156-166-150B7.
Крепление: на трубу Ø40–50 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 156–166 МГц |
| Коэффициент усиления, дБи | 11 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 55° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1800 мм |
| Масса антенны | 2,4 кг |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø40–50 мм |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у ADY-156-166-150B7 — розетка N или по заказу (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ADY-156-166-150B7 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ADY-156-166-150B7 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 11 = 51 дБм, то есть около 126 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 161 МГц (середина полосы 156–166 МГц): L = 32,45 + 20·lg 161 + 20·lg 1 = 76,6 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 51 − 76,6 = −25,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.
Сети и службы в полосах ADY-156-166-150B7:
Перед заказом KADAMM ADY-156-166-150B7 сверьте с проектом:
- Частоты оборудования — внутри 156–166 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 1×N
- Опора и крепление — на трубу Ø40–50 мм
- Климат площадки — в пределах −40…+65 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление ADY-156-166-150B7 — на трубу Ø40–50 мм.
- ADY-156-166-150B7 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
- Разъёмы — розетка N или по заказу (IEC 61169-16).
- Уличные соединения ADY-156-166-150B7 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ADY-156-166-150B7 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ ADY-156-166-150B7
- Монтажный комплект на трубу Ø40–50 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание ADY-156-166-150B7 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ADY-156-166-150B7 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ADY-156-166-150B7 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ADY-156-166-150B7 | KADAMM ADY-156-165-9 | KADAMM ADY-134-173-150B | KADAMM ADY-1120-1200-11 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 156–166 МГц | 156–165 МГц | 134–173 МГц | 1120–1200 МГц |
| Усиление | 11 дБи | 9 дБи | 9 дБи | 11,2 дБи |
| Луч по горизонтали | 55° | 54° | 54° | 48° |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) | Вертикальная или горизонтальная (выбирается при монтаже) | Вертикальная или горизонтальная (выбирается при монтаже) | Вертикальная или горизонтальная (выбирается при монтаже) |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 1800 мм | 1700 × 1026 мм | 1550 мм | — |
| Масса | 2,4 кг | 2,7 кг | 1,68 кг | 0,75 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
