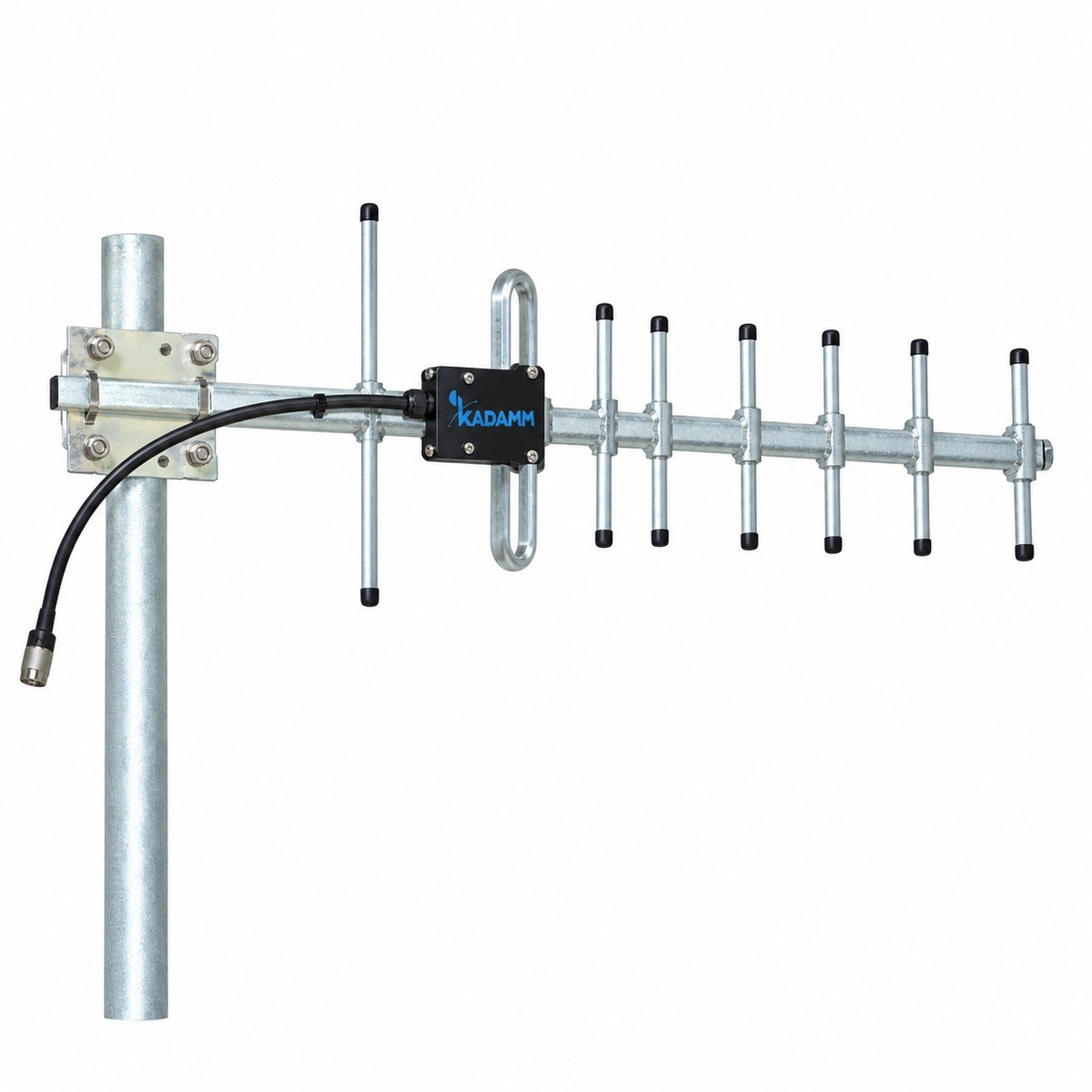

KADAMM ADY-1400-1550-9 — антенна Яги 1,4 ГГц (1400–1550 МГц), 9 дБи

KADAMM ADY-1400-1550-9 — директорная антенна (Яги) диапазона 1400–1550 МГц. Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 9 дБи.

Ширина луча — 54° по горизонтали, 48° по вертикали. Узкий луч даёт дальность и отсекает помехи с других направлений, но требует аккуратного наведения на корреспондента.

Отношение вперёд/назад — ≥14 дБ: насколько слабее антенна принимает сигнал с тыла. Это важно, когда за спиной антенны работают другие станции или стоит сервисная антенна репитера.

Поляризацию задают при монтаже поворотом траверсы: элементы вертикально — вертикальная поляризация, как у большинства систем подвижной связи; горизонтально — горизонтальная. На обоих концах линии поляризации должны совпадать, иначе теряются десятки децибел.

Пример расчёта: на 1475 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 1475 + 20·lg 3 ≈ 105,4 дБ. Антенна с усилением 9 дБи сокращает их на 9 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −56,4 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 370 мм; масса 0,52 кг; крепление: Ø40–50 мм.

Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• IEC 61169-16 — присоединительные размеры разъёмов N; у ADY-1400-1550-9 — N или по заказу (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ADY-1400-1550-9 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ADY-1400-1550-9 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 9 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 9 = 49 дБм, то есть около 79 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1475 МГц (середина полосы 1400–1550 МГц): L = 32,45 + 20·lg 1475 + 20·lg 1 = 95,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 49 − 95,8 = −46,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.

Сети и службы в полосах ADY-1400-1550-9:

Перед заказом KADAMM ADY-1400-1550-9 сверьте с проектом:

• Частоты оборудования — внутри 1400–1550 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 1×N
• Опора и крепление — на трубу Ø40–50 мм

• Крепление ADY-1400-1550-9 — на трубу Ø40–50 мм.
• ADY-1400-1550-9 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — N или по заказу (IEC 61169-16).
• Разъёмы ADY-1400-1550-9 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление ADY-1400-1550-9 включают в контур заземления и молниезащиты опоры по проекту.
