Директорная антенна (Яги): 136–960 МГц, усиление 7–12 дБи.
Что представляет собой антенна

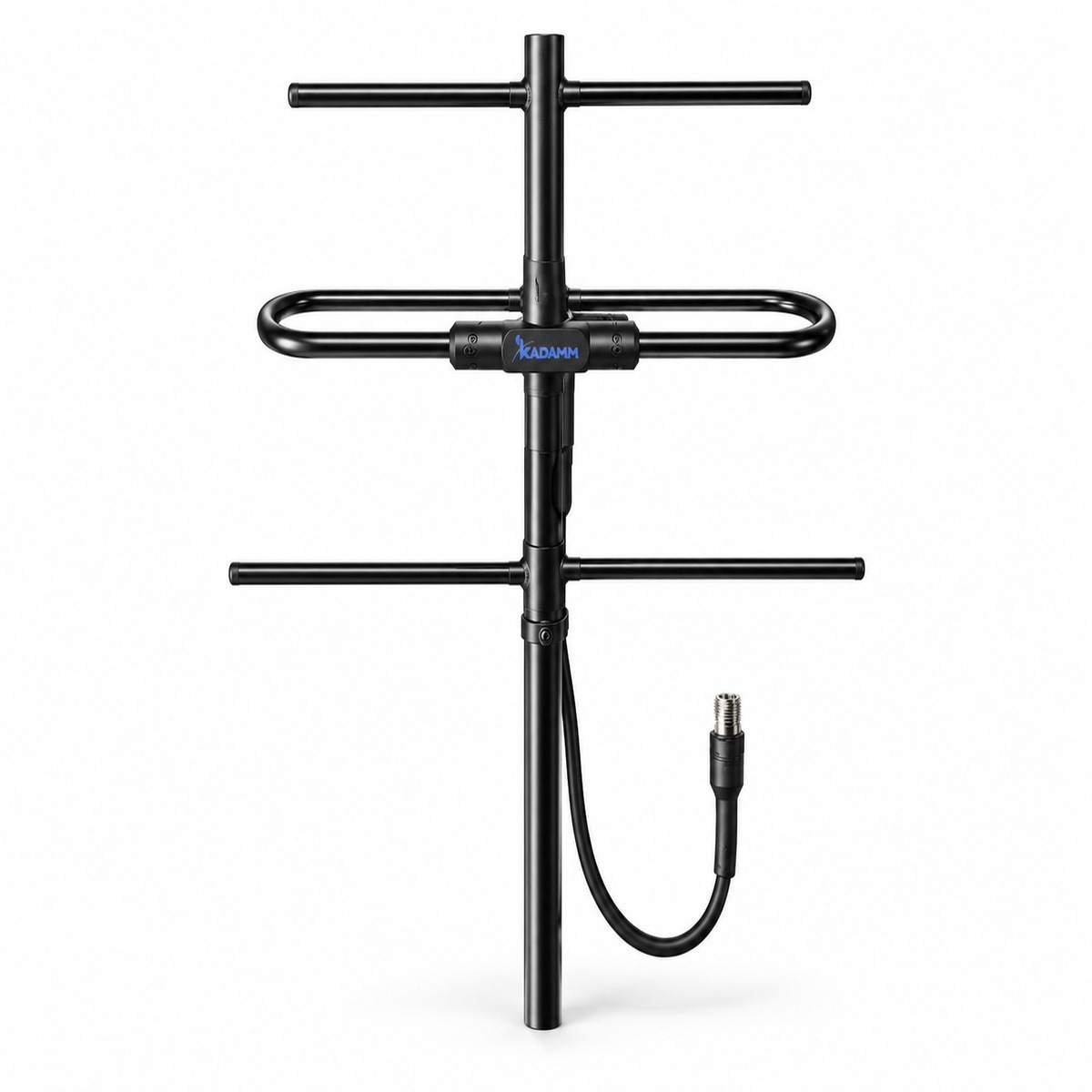

KADAMM ADY-136/960 — директорная антенна (Яги) диапазона 136–960 МГц. Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 7–12 дБи.
Пример расчёта: на 548 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 548 + 20·lg 10 ≈ 107,2 дБ. Антенна с усилением 7 дБи сокращает их на 7 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −62,2 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Чем отличается от похожих моделей KADAMM
- Полосы 136–174, 220–235, 400–470 и 890–960 МГц, у ADY-400-440-Z3 — 400–440 МГц
- Усиление 7–12 дБи, у ADY-400-440-Z3 — 6,5 дБи (больше на 0,5 дБ)
У KADAMM ADY-136/960 больше усиление; KADAMM ADY-400-440-Z3 выбирают, если важен её набор полос.
- Полосы 136–174, 220–235, 400–470 и 890–960 МГц, у ADY-400-490-Z5 — 400–490 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 136–174, 220–235, 400–470 и 890–960 МГц, у ADY-134-173-150B — 134–173 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ADY-136/960 с запасом по краям.
Значение ADY-136/960 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование ADY-136/960 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт ADY-136/960.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | по исполнению (см. таблицу «Исполнения») |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | направленная антенна «волновой канал» (Яги) |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | КСВН | Мощность | Исполнение |
|---|---|---|---|---|---|---|---|
| KADAMM ADY-136-174-7 | 136–174 МГц | 7 дБи | уточняйте у менеджера | уточняйте у менеджера | менее 1,5 | 100 Вт | 3 элемента, мгновенная полоса 5 МГц |
| KADAMM ADY-136-174-9 | 136–174 МГц | 9 дБи | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | 5 элементов, мгновенная полоса 5 МГц |
| KADAMM ADY-144/430-115 | 144 / 430 МГц | 9,5 / 11,5 дБи | уточняйте у менеджера | уточняйте у менеджера | менее 1,5 | уточняйте у менеджера | 8 элементов, нержавеющая сталь 304 |
| KADAMM ADY-220-235-12 | 220–235 МГц | 12 дБи | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | 10 элементов |
| KADAMM ADY-400-470-7 | 400–470 МГц | 7 дБи | уточняйте у менеджера | уточняйте у менеджера | менее 1,5 | уточняйте у менеджера | 3 элемента |
| KADAMM ADY-400-470-10 | 400–470 МГц | 10 дБи | уточняйте у менеджера | уточняйте у менеджера | менее 1,5 | уточняйте у менеджера | 7 элементов, алюминий, сварная |
| KADAMM ADY-406-430-10 | 406–430 МГц | 10 дБи | уточняйте у менеджера | уточняйте у менеджера | менее 1,5 | уточняйте у менеджера | 6 элементов |
| KADAMM ADY-430-470-9 | 430–470 МГц | 9 дБи | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | 5 элементов, алюминий |
| KADAMM ADY-890-960-8 | 890–960 МГц | 8 дБи | уточняйте у менеджера | уточняйте у менеджера | менее 1,5 | уточняйте у менеджера | 4 элемента, алюминий, сварная |
| KADAMM ADY-890-960-10 | 890–960 МГц | 10 дБи | уточняйте у менеджера | уточняйте у менеджера | менее 1,5 | 200 Вт | 7 элементов |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ADY-136/960 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ADY-136/960 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 7 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 7 = 47 дБм, то есть около 50 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 155 МГц (середина полосы 136–174 МГц): L = 32,45 + 20·lg 155 + 20·lg 1 = 76,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 47 − 76,3 = −29,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.
Сети и службы в полосах ADY-136/960:
Перед заказом KADAMM ADY-136/960 сверьте с проектом:
- Частоты оборудования — внутри 136–174, 220–235, 400–470 и 890–960 МГц
- Мощность на порт — не выше по исполнению (см. таблицу «Исполнения»)
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- ADY-136/960 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Разъёмы ADY-136/960 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ADY-136/960 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ADY-136/960 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ADY-136/960 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ADY-136/960 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

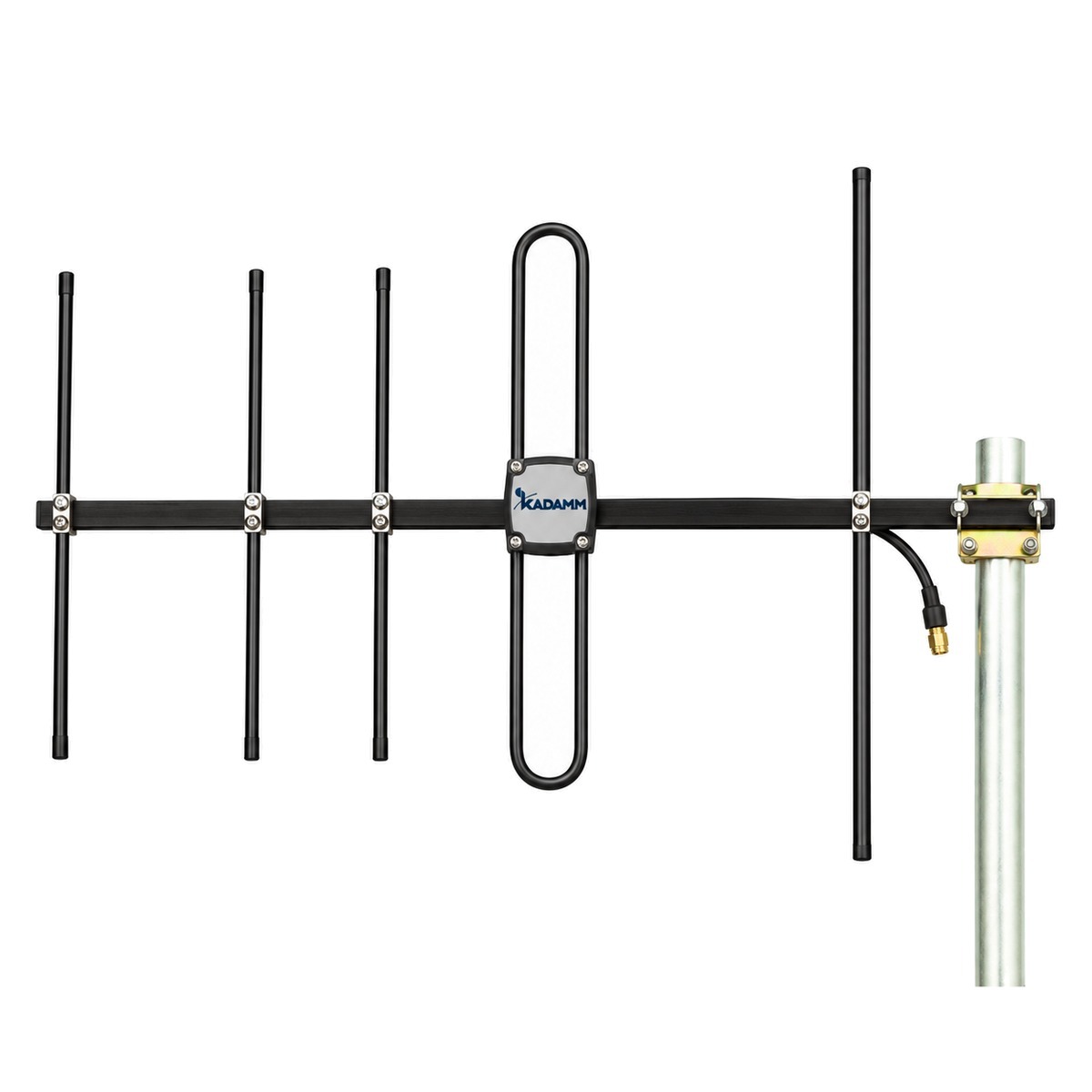

| Параметр | KADAMM ADY-136/960 | KADAMM ADY-400-440-Z3 | KADAMM ADY-400-490-Z5 | KADAMM ADY-134-173-150B |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 136–174, 220–235, 400–470 и 890–960 МГц | 400–440 МГц | 400–490 МГц | 134–173 МГц |
| Усиление | 7–12 дБи | 6,5 дБи | 9 дБи | 9 дБи |
| Луч по горизонтали | — | 120° | 54° | 54° |
| Поляризация | — | Вертикальная | Вертикальная | Вертикальная или горизонтальная (выбирается при монтаже) |
| Порты | — | 1 | 1 | 1 |
| Габариты | — | 490 мм | 720 мм | 1550 мм |
| Масса | — | 0,6 кг | 0,6 кг | 1,68 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
Другие модели этого раздела каталога KADAMM: Направленные антенны: Яги и логопериодические →
