Секционная дипольная антенна для базовых станций и ретрансляторов УКВ-радиосвязи 130–180 МГц. Два режима установки: круговой — 11,8 дБи и направленный — 14,8 дБи; до 500 Вт на входе, разъём TNC или N.
Что представляет собой антенна

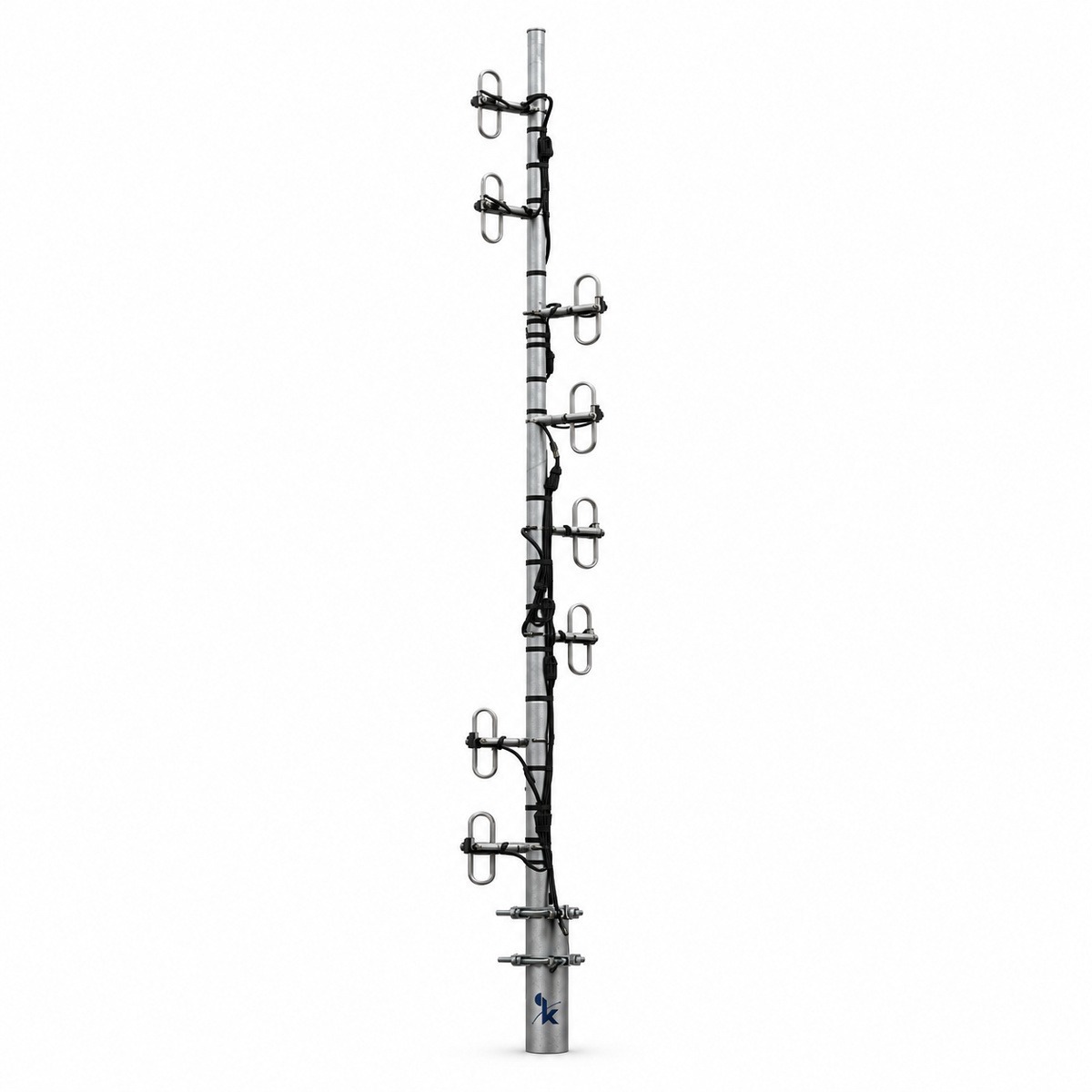

KADAMM AD8-150-15-500 — дипольная антенна для стационарной радиосвязи в диапазоне 130–180 МГц. Антенна собрана из нескольких петлевых (складных) полуволновых диполей, закреплённых на общей мачте и запитанных от одного входа через распределительный фидер: сигналы излучателей складываются в фазе, и антенна даёт заметно большее усиление, чем одиночный диполь или штырь. Её ставят на базовые станции, ретрансляторы и диспетчерские пункты, где от усиления и высоты подвеса зависит радиус уверенной связи.
Петлевой диполь — это полуволновой вибратор, сложенный в узкую рамку. По сравнению с обычным диполем у него выше входное сопротивление и шире полоса согласования, поэтому решётка из таких элементов хорошо держит КСВН по всему рабочему диапазону, а замкнутая рамка механически прочнее и лучше переносит ветер и обледенение.
Главная особенность модели — два варианта установки диполей на мачте. Если разнести излучатели по кругу мачты, диаграмма направленности в горизонтальной плоскости получается круговой: антенна одинаково работает во все стороны, усиление — 11,8 дБи. Если поставить все диполи с одной стороны, мачта работает как отражатель, излучение собирается в одном секторе и усиление растёт до 14,8 дБи. Круговой вариант выбирают, когда абоненты находятся вокруг станции; направленный — когда нужно «дотянуться» до удалённого района, участка трассы или соседнего ретранслятора.
Разница в 3 дБ между режимами означает, что в выбранном направлении антенна излучает примерно в 2 раза больше мощности, чем в круговом варианте. Этим пользуются вместо увеличения мощности передатчика: та же радиостанция с направленной установкой перекрывает более дальнюю зону, а уровень помех в стороне от сектора не растёт.
Конструктивно антенна секционная: длина — 9–11,5 м; масса — 30 кг; разъём входа — TNC или N; допустимая мощность — до 500 Вт. Секции собирают на месте и поднимают на мачту или опору. Вес и длину антенны учитывают при расчёте мачты и ветровой нагрузки, а кабель от разъёма закрепляют вдоль опоры, чтобы его вес не ложился на соединитель.
Антенна рассчитана на тракт 50 Ом, КСВН по диапазону — не более 1,5. Поляризация вертикальная — стандарт для наземной подвижной радиосвязи: носимые и автомобильные радиостанции тоже работают с вертикальными антеннами, поэтому потерь на рассогласование поляризаций нет.
Дальность связи в диапазоне 130–180 МГц определяется прежде всего высотой подвеса и рельефом: сигнал УКВ распространяется в пределах прямой видимости, поэтому подъём антенны на несколько метров часто даёт больше, чем замена радиостанции. Потери в кабеле на этих частотах сравнительно невелики, и даже на высоких мачтах можно обойтись фидером умеренной толщины.
Чем отличается от похожих моделей KADAMM
- Полосы 130–180 МГц, у ACR-150 — 134–173 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 130–180 МГц, у APXXT-3845-1165 — 380–450 МГц
- Усиление 11,8–14,8 дБи, у APXXT-3845-1165 — 11 дБи (больше на 0,8 дБ)
Запас по дальности больше у KADAMM AD8-150-15-500; KADAMM APXXT-3845-1165 легче и проще в монтаже.
Сравните таблицы характеристик KADAMM AD8-150-15-500 и KADAMM AD-150-12: число входов, разъёмы и способ крепления у моделей могут различаться.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AD8-150-15-500 с запасом по краям.
Значение AD8-150-15-500 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AD8-150-15-500 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AD8-150-15-500.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 130–180 МГц |
| Коэффициент усиления | всенаправленный режим 11,8, направленный 14,8 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | ≤1,5 |
| Максимальная мощность на порт | 500 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | TNC или N |
| Габариты | длина 9–11,5 м (4 секции) |
| Масса | 30 кг |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание AD8-150-15-500.
- IEC 60529 — документ, на который ссылается техническое описание AD8-150-15-500.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AD8-150-15-500 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11,8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 11,8 = 51,8 дБм, то есть около 151 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 155 МГц (середина полосы 130–180 МГц): L = 32,45 + 20·lg 155 + 20·lg 1 = 76,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 51,8 − 76,3 = −24,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
AD8-150-15-500 ставят там, где нужна стационарная УКВ-радиосвязь с большим радиусом: базовые станции и ретрансляторы диспетчерских сетей транспорта, энергетики, коммунальных и добывающих предприятий, служб экстренного реагирования, речных и морских портов. Антенна работает с носимыми и автомобильными радиостанциями своего диапазона и с ретрансляторами, к которым они привязаны.
Круговой режим подходит для базовой станции в центре обслуживаемой территории — посёлка, промплощадки, порта. Направленный — для станции на краю зоны, для связи вдоль трассы, трубопровода или линии электропередачи и для канала между ретрансляторами, когда второй конец линии находится в известном направлении.
Сети и службы в полосах AD8-150-15-500:
Перед заказом KADAMM AD8-150-15-500 сверьте с проектом:
- Частоты оборудования — внутри 130–180 МГц
- Мощность на порт — не выше 500 Вт
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — TNC или N.
- Разъёмы AD8-150-15-500 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AD8-150-15-500 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AD8-150-15-500 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание AD8-150-15-500 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AD8-150-15-500 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AD8-150-15-500 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

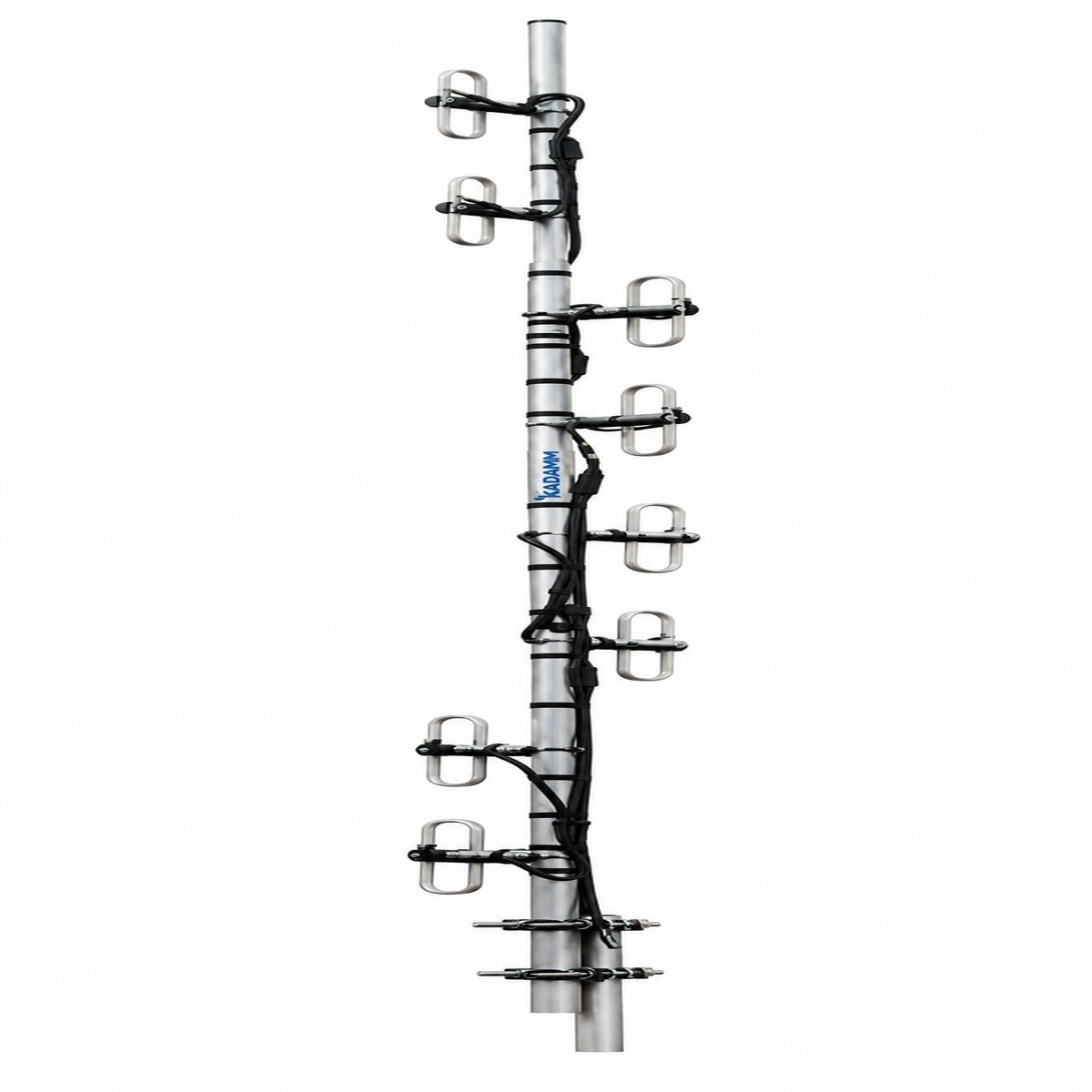

| Параметр | KADAMM AD8-150-15-500 | KADAMM ACR-150 | KADAMM APXXT-3845-1165 | KADAMM AD-150-12 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 130–180 МГц | 134–173 МГц | 380–450 МГц | 130–180 МГц |
| Усиление | 11,8–14,8 дБи | 9–13 дБи | 11 дБи | 11,8 дБи |
| Поляризация | вертикальная | вертикальная | ±45° | Вертикальная |
| Электрический наклон | — | — | 0 | — |
| Порты | — | — | — | 1 |
| Габариты | — | — | — | 9000 мм |
| Масса | 30 кг | — | 10 | 30 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
