Дипольная антенна для стационарной радиостанции для базовых станций и ретрансляторов УКВ-радиосвязи 134–173 МГц.
Что представляет собой антенна

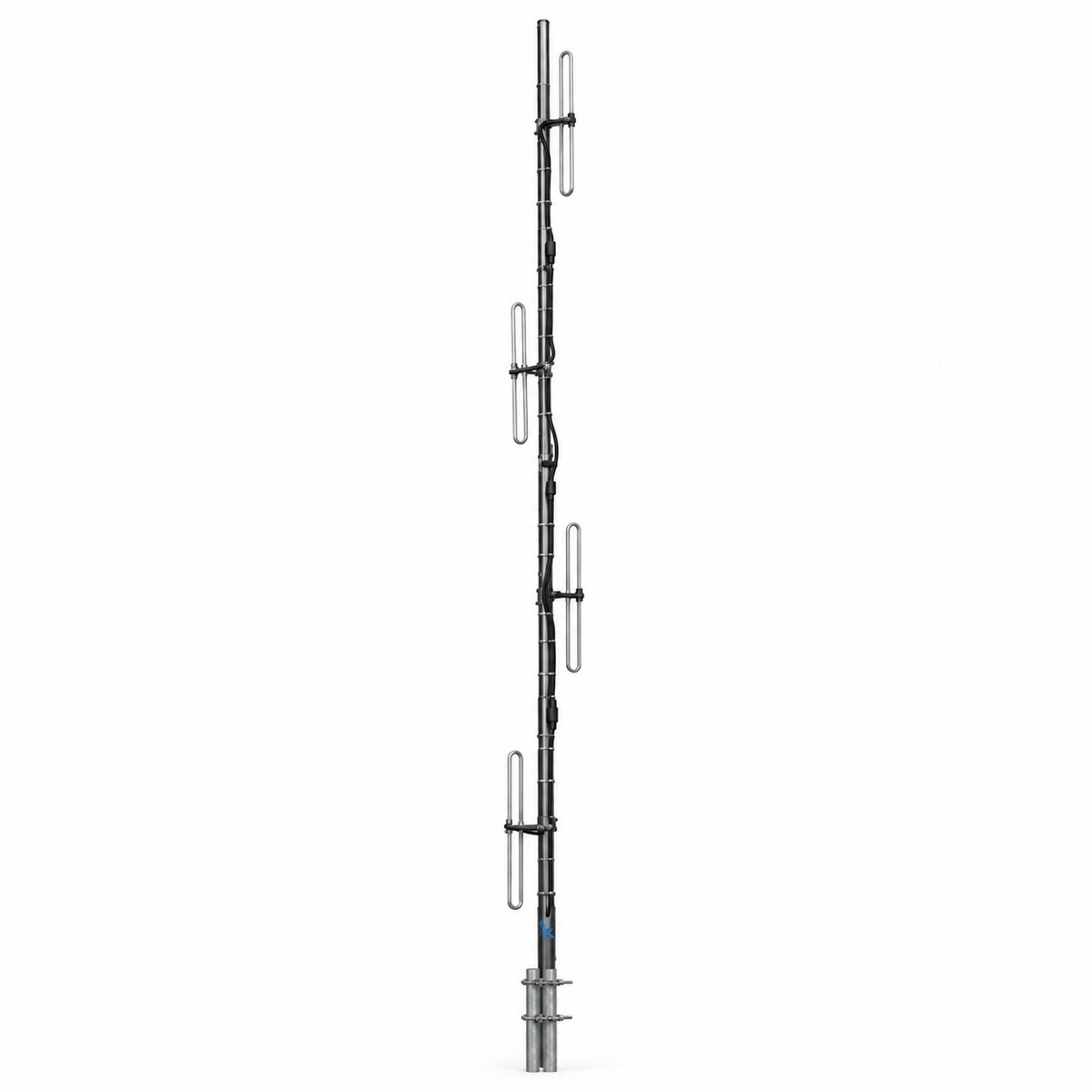

KADAMM AD4-150-9 — дипольная антенна для стационарной радиостанции для стационарной радиосвязи в диапазоне 134–173 МГц. Антенна собрана из нескольких петлевых (складных) полуволновых диполей, закреплённых на общей мачте и запитанных от одного входа через распределительный фидер: сигналы излучателей складываются в фазе, и антенна даёт заметно большее усиление, чем одиночный диполь или штырь. Её ставят на базовые станции, ретрансляторы и диспетчерские пункты, где от усиления и высоты подвеса зависит радиус уверенной связи.
Петлевой диполь — это полуволновой вибратор, сложенный в узкую рамку. По сравнению с обычным диполем у него выше входное сопротивление и шире полоса согласования, поэтому решётка из таких элементов хорошо держит КСВН по всему рабочему диапазону, а замкнутая рамка механически прочнее и лучше переносит ветер и обледенение.
Конструктивно антенна стационарная: длина — 5500–6700 мм; допустимая мощность — до 500 Вт. Вес и длину антенны учитывают при расчёте мачты и ветровой нагрузки, а кабель от разъёма закрепляют вдоль опоры, чтобы его вес не ложился на соединитель.
Антенна рассчитана на тракт 50 Ом, КСВН по диапазону — не более 1,5. Поляризация вертикальная — стандарт для наземной подвижной радиосвязи: носимые и автомобильные радиостанции тоже работают с вертикальными антеннами, поэтому потерь на рассогласование поляризаций нет.
Дальность связи в диапазоне 134–173 МГц определяется прежде всего высотой подвеса и рельефом: сигнал УКВ распространяется в пределах прямой видимости, поэтому подъём антенны на несколько метров часто даёт больше, чем замена радиостанции. Потери в кабеле на этих частотах сравнительно невелики, и даже на высоких мачтах можно обойтись фидером умеренной толщины.
Чем отличается от похожих моделей KADAMM
- Полосы 134–173 МГц, у AD4-150-8-300 — 144–174 МГц
- Усиление 8,8–9, у AD4-150-8-300 — 8,15 дБи (больше на 0,7 дБ)
- Разъём N, у AD4-150-8-300 — 7-16 DIN
- Габариты 5500–6700 мм, у AD4-150-8-300 — 4953 × 900 мм
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 134–173 МГц, у AD4150 — 146–174 МГц
- Усиление 8,8–9, у AD4150 — 8,15 дБи (больше на 0,7 дБ)
- Разъём N, у AD4150 — 7-16 DIN
- Габариты 5500–6700 мм, у AD4150 — 4953 × 900 мм
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 134–173 МГц, у AD-150-8 — 144–174 МГц
- Усиление 8,8–9, у AD-150-8 — 8,15 дБи (больше на 0,7 дБ)
- Разъём N, у AD-150-8 — 7-16 DIN
- Габариты 5500–6700 мм, у AD-150-8 — 4953 мм
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AD4-150-9 с запасом по краям.
Значение AD4-150-9 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AD4-150-9 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AD4-150-9.
Крепление: на трубу Ø40–50 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 8,8–9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
| Грозозащита | Заземление по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | 5500–6700 мм |
| Максимальная скорость ветра | 30 м/с |
| Крепление на трубу | Ø40–50 мм |
Исполнения
| Артикул | Усиление, дБи | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|
| KADAMM AD4-150-9 | 8,8 | 13,5° | розетка N или по заказу | 5500 | — |
| KADAMM AD4-150-9-2 | 9 | 13° | розетка N или по заказу | 6700 | 11 |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AD4-150-9 — по исполнению (см. таблицу «Исполнения»).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AD4-150-9 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AD4-150-9 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 8,8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 8,8 = 48,8 дБм, то есть около 76 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 154 МГц (середина полосы 134–173 МГц): L = 32,45 + 20·lg 154 + 20·lg 1 = 76,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 48,8 − 76,2 = −27,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
AD4-150-9 ставят там, где нужна стационарная УКВ-радиосвязь с большим радиусом: базовые станции и ретрансляторы диспетчерских сетей транспорта, энергетики, коммунальных и добывающих предприятий, служб экстренного реагирования, речных и морских портов. Антенна работает с носимыми и автомобильными радиостанциями своего диапазона и с ретрансляторами, к которым они привязаны.
Сети и службы в полосах AD4-150-9:
Перед заказом KADAMM AD4-150-9 сверьте с проектом:
- Частоты оборудования — внутри 134–173 МГц
- Мощность на порт — не выше 500 Вт
- Разъёмы — N
- Опора и крепление — на трубу Ø40–50 мм
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление AD4-150-9 — на трубу Ø40–50 мм.
- AD4-150-9 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- После затяжки соединения AD4-150-9 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление AD4-150-9 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
- Антенна КАДАММ AD4-150-9
- Монтажный комплект на трубу Ø40–50 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание AD4-150-9 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AD4-150-9 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AD4-150-9 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
