Дипольная антенна для стационарной радиостанции для базовых станций и ретрансляторов УКВ-радиосвязи 88–174 МГц.
Что представляет собой антенна

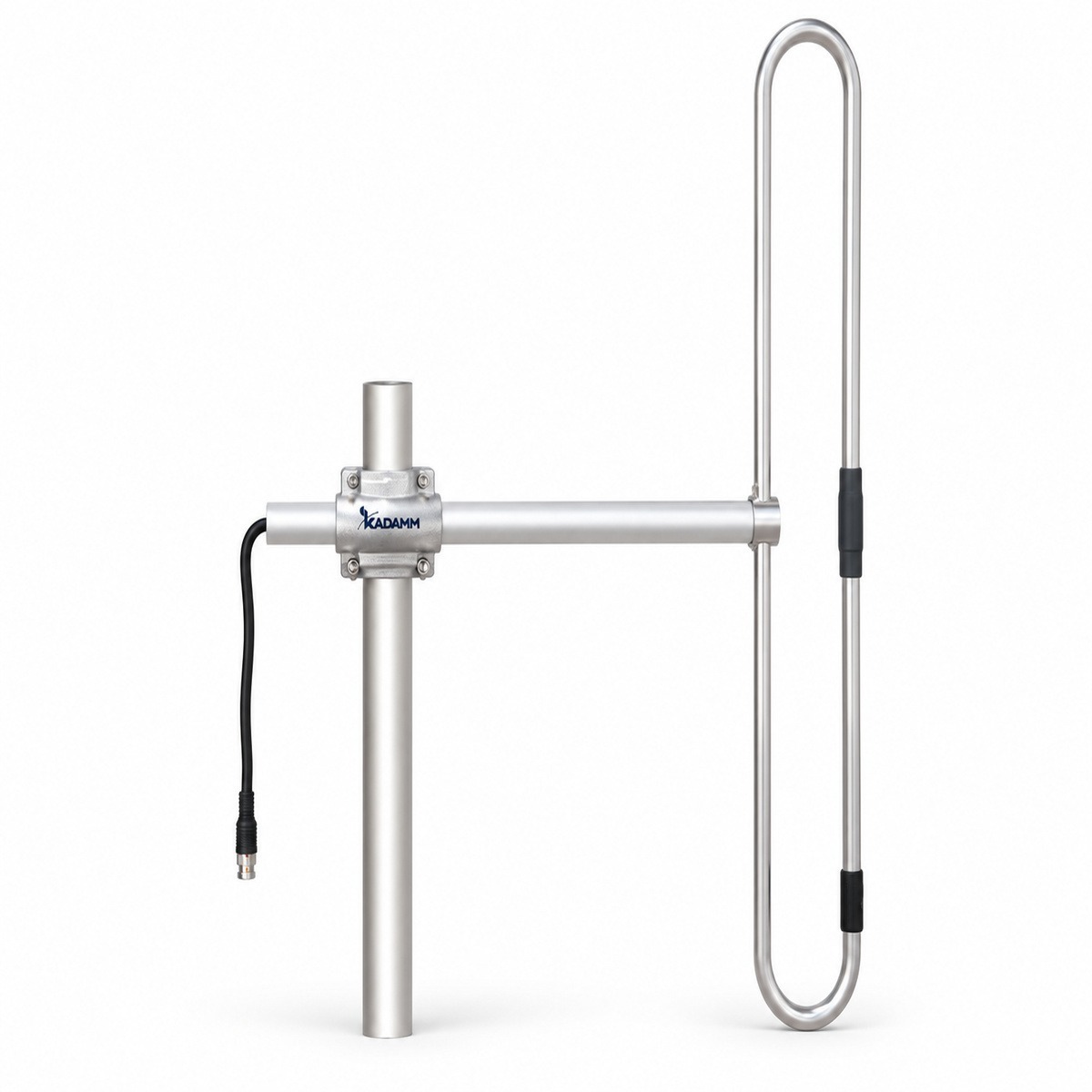

KADAMM AD-88/150 — дипольная антенна для стационарной радиостанции для стационарной радиосвязи в диапазоне 88–174 МГц. Антенна собрана из нескольких полуволновых диполей, закреплённых на общей мачте и запитанных от одного входа через распределительный фидер: сигналы излучателей складываются в фазе, и антенна даёт заметно большее усиление, чем одиночный диполь или штырь. Её ставят на базовые станции, ретрансляторы и диспетчерские пункты, где от усиления и высоты подвеса зависит радиус уверенной связи.
Дальность связи в диапазоне 88–174 МГц определяется прежде всего высотой подвеса и рельефом: сигнал УКВ распространяется в пределах прямой видимости, поэтому подъём антенны на несколько метров часто даёт больше, чем замена радиостанции. Потери в кабеле на этих частотах сравнительно невелики, и даже на высоких мачтах можно обойтись фидером умеренной толщины.
Чем отличается от похожих моделей KADAMM
- Полосы 88–108 и 136–174 МГц, у AD-150-1 — 145–175 МГц
- Разъём 7/16 DIN, N, у AD-150-1 — 7-16 DIN
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 88–108 и 136–174 МГц, у AD-150-3 — 145–175 МГц
- Разъём 7/16 DIN, N, у AD-150-3 — 7-16 DIN
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 88–108 и 136–174 МГц, у AD2-150-5-300 — 146–174 МГц
- Разъём 7/16 DIN, N, у AD2-150-5-300 — 7-16 DIN
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AD-88/150 с запасом по краям.
Значение AD-88/150 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AD-88/150 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AD-88/150.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| Волновое сопротивление | AD-88-2, AD-150-2 — 50 Ом; остальные исполнения — уточняйте у менеджера |
| Поляризация | AD-88-2, AD-150-2 — вертикальная; остальные исполнения — уточняйте у менеджера |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | по исполнению (см. таблицу «Исполнения») |
| Грозозащита | AD-150-2 — все элементы диполя замкнуты по постоянному току на землю; остальные исполнения — уточняйте у менеджера |
| Диаграмма направленности | AD-88-2, AD-150-2 — направленная; остальные исполнения — уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | дипольная антенна |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Материал | AD-88-2 — алюминиевый сплав, сварная конструкция; AD-150-2 — алюминий, соединения пайкой с двухслойной герметизацией; цвет белый (чёрный — по заказу); остальные исполнения — уточняйте у менеджера |
| Степень защиты | AD-88-2, AD-150-2 — IP67; остальные исполнения — уточняйте у менеджера |
| Масса | AD-88-2 — 3,5 кг; AD-150-2 — 1,75 кг; остальные исполнения — уточняйте у менеджера |
| Крепление | AD-88-2 — на мачту или трубу, кронштейн с болтами (в комплекте); AD-150-2 — на мачту или трубу, кронштейн с U-образными болтами (в комплекте); остальные исполнения — уточняйте у менеджера |
| Кабель | AD-88-2 — не входит в комплект (разъём 7/16 DIN на антенне); AD-150-2 — коаксиальный кабель с малыми потерями длиной 0,5 м с розеткой N; остальные исполнения — уточняйте у менеджера |
| Диаметр трубы | AD-88-2, AD-150-2 — Ø30–62 мм; остальные исполнения — уточняйте у менеджера |
| Ветровая нагрузка | AD-88-2 — скорость ветра 25–30 м/с; AD-150-2 — скорость ветра 30–35 м/с; остальные исполнения — уточняйте у менеджера |
| Рабочая температура | AD-88-2, AD-150-2 — −40…+80 °C; остальные исполнения — уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | КСВН | Мощность | Исполнение |
|---|---|---|---|---|---|---|---|
| KADAMM AD4-150-10 | 136–174 МГц | 10 дБи | уточняйте у менеджера | 6,0m (VHF) | уточняйте у менеджера | уточняйте у менеджера | решётка из 4 петлевых диполей |
| KADAMM AD-88-2 | 88–108 МГц | 2,15 дБи | 7/16 DIN (розетка) | 1400 × 840 мм | менее 1,5 | 1000 Вт | широкополосный диполь |
| KADAMM AD-88-2-2 | 88–108 МГц | 2,15 дБи | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | настраиваемый диполь |
| KADAMM AD-150-2 | 136–174 МГц | 2,15 дБи (опционально до 2,5) | N (розетка) | 900 мм | менее 1,5 | 500 Вт | петлевой диполь, алюминий |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AD-88/150 в таблицах выше.
- IEC 61169-16 — присоединительные размеры разъёмов N; у AD-88/150 — по исполнению (см. таблицу «Исполнения»).
- IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у AD-88/150 — по исполнению (см. таблицу «Исполнения»).
- ГОСТ 14254-2015 (IEC 60529) — документ, на который ссылается техническое описание AD-88/150.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AD-88/150 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2,15 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2,15 = 42,1 дБм, то есть около 16 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 98 МГц (середина полосы 88–108 МГц): L = 32,45 + 20·lg 98 + 20·lg 1 = 72,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42,1 − 72,3 = −30,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
AD-88/150 ставят там, где нужна стационарная УКВ-радиосвязь с большим радиусом: базовые станции и ретрансляторы диспетчерских сетей транспорта, энергетики, коммунальных и добывающих предприятий, служб экстренного реагирования, речных и морских портов. Антенна работает с носимыми и автомобильными радиостанциями своего диапазона и с ретрансляторами, к которым они привязаны.
Сети и службы в полосах AD-88/150:
Перед заказом KADAMM AD-88/150 сверьте с проектом:
- Частоты оборудования — внутри 88–108 и 136–174 МГц
- Мощность на порт — не выше по исполнению (см. таблицу «Исполнения»)
- Разъёмы — 7/16 DIN, N
- Опора и крепление — AD-88-2 — на мачту или трубу, кронштейн с болтами (в комплекте); AD-150-2 — на мачту или трубу, кронштейн с U-образными болтами (в комплекте); остальные исполнения — уточняйте у менеджера
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление AD-88/150 — AD-88-2 — на мачту или трубу, кронштейн с болтами (в комплекте); AD-150-2 — на мачту или трубу, кронштейн с U-образными болтами (в комплекте); остальные исполнения — уточняйте у менеджера.
- AD-88/150 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Разъёмы AD-88/150 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AD-88/150 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AD-88/150 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AD-88/150 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

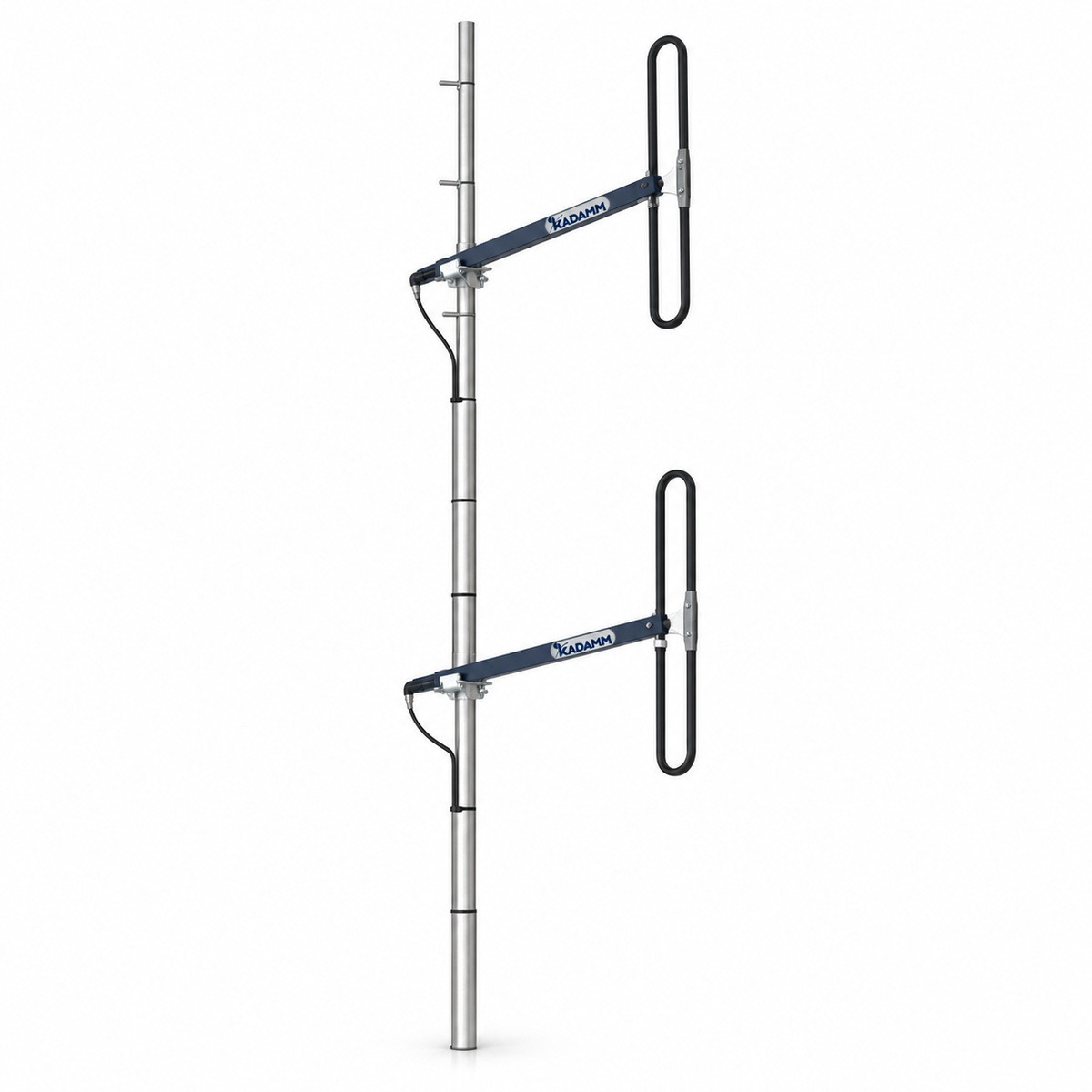

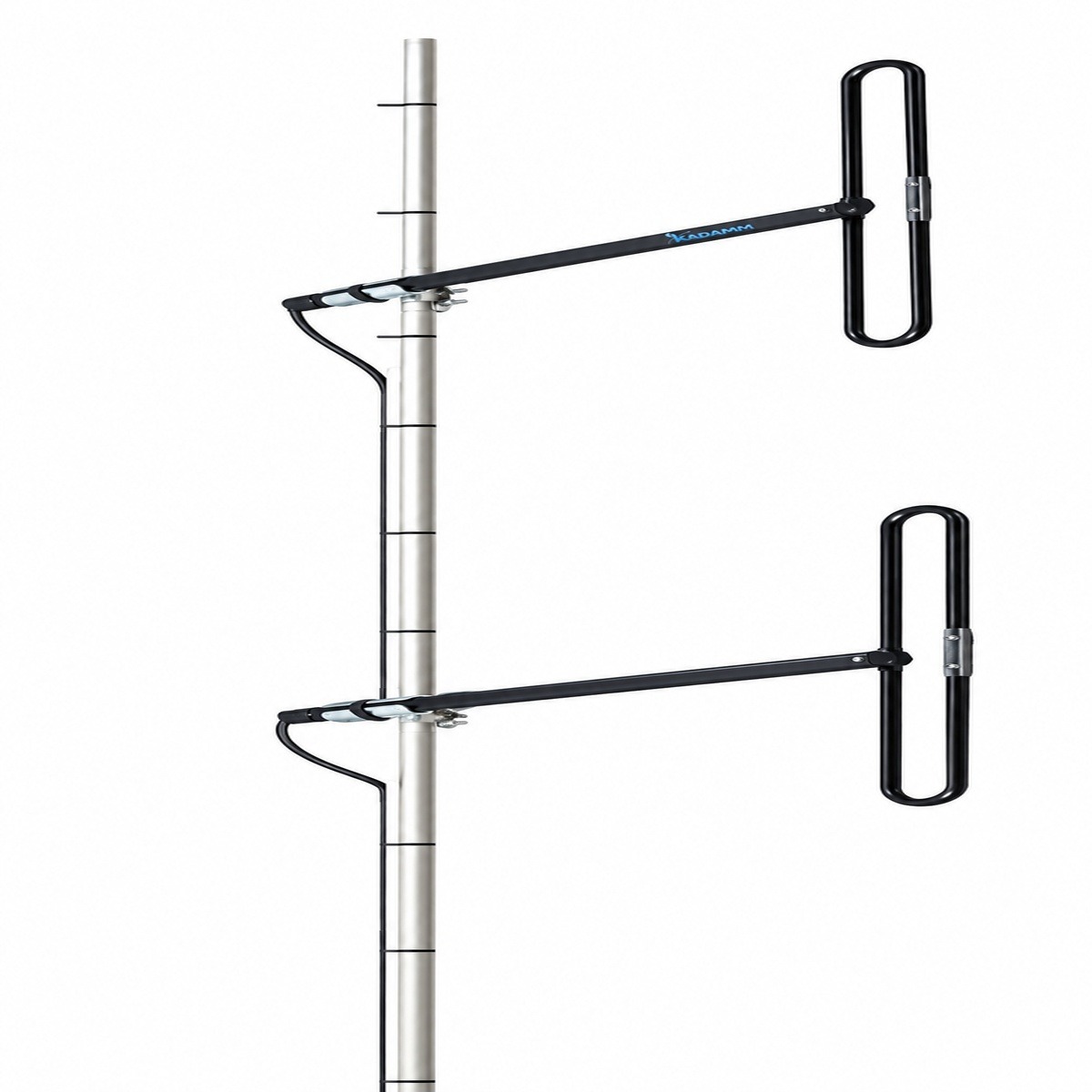

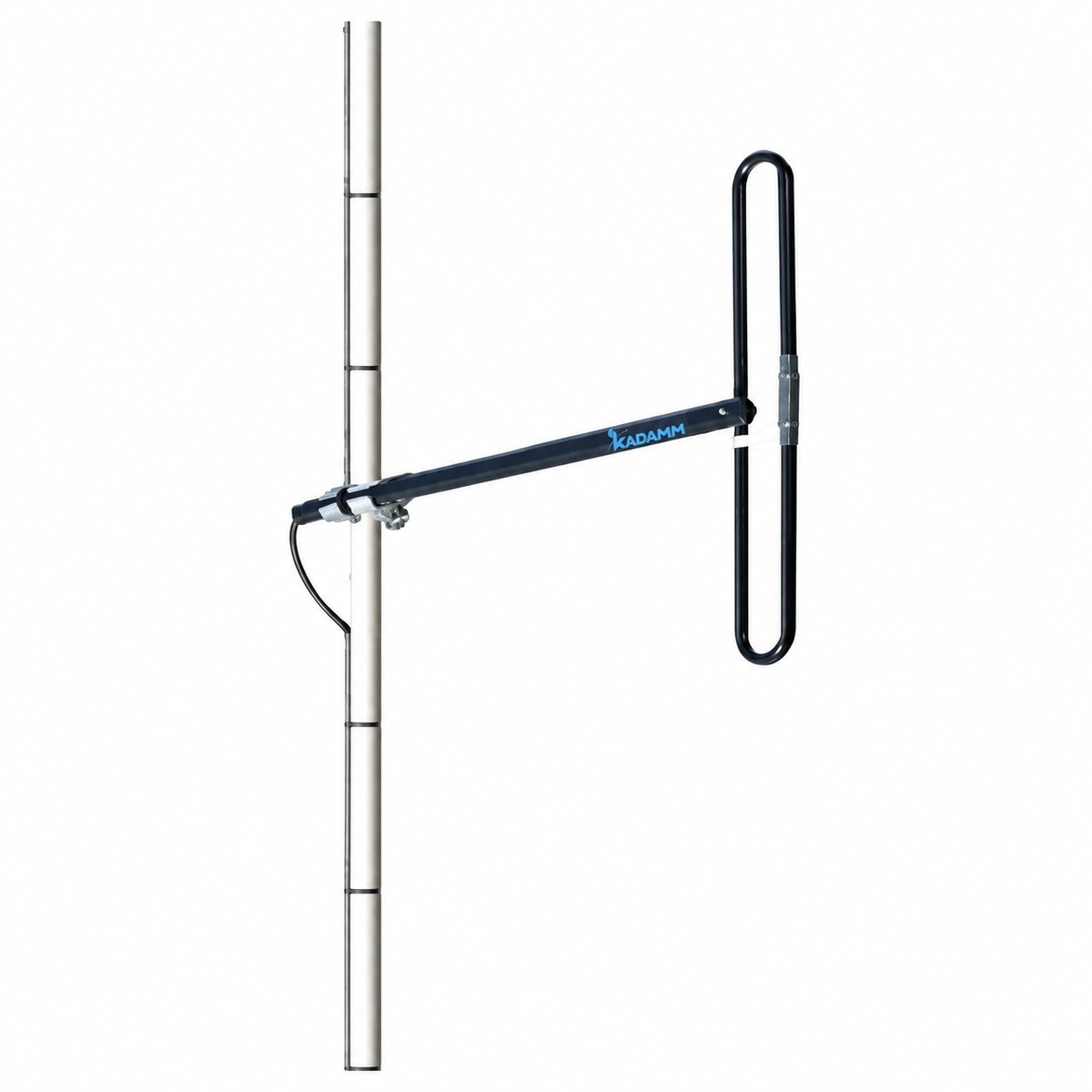

| Параметр | KADAMM AD-88/150 | KADAMM AD-150-1 | KADAMM AD-150-3 | KADAMM AD2-150-5-300 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 88–108 и 136–174 МГц | 145–175 МГц | 145–175 МГц | 146–174 МГц |
| Усиление | 2,15–10 дБи | 3,15–4,65 дБи | 5,15–7,75 дБи | 5,15 дБи |
| Поляризация | AD-88-2, AD-150-2 — вертикальная; остальные исполнения — уточняйте у менеджера | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | — | 1400 мм | 2900 мм | 2900 ± 10 × 1003 мм |
| Масса | AD-88-2 — 3,5 кг; AD-150-2 — 1,75 кг; остальные исполнения — уточняйте у менеджера | 3 кг | 7 кг | 7 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
Другие модели этого раздела каталога KADAMM: Антенны для раций и радиостанций VHF/UHF →
