KADAMM AD-230-15 — дипольная антенна 220–240 МГц, 12 дБи

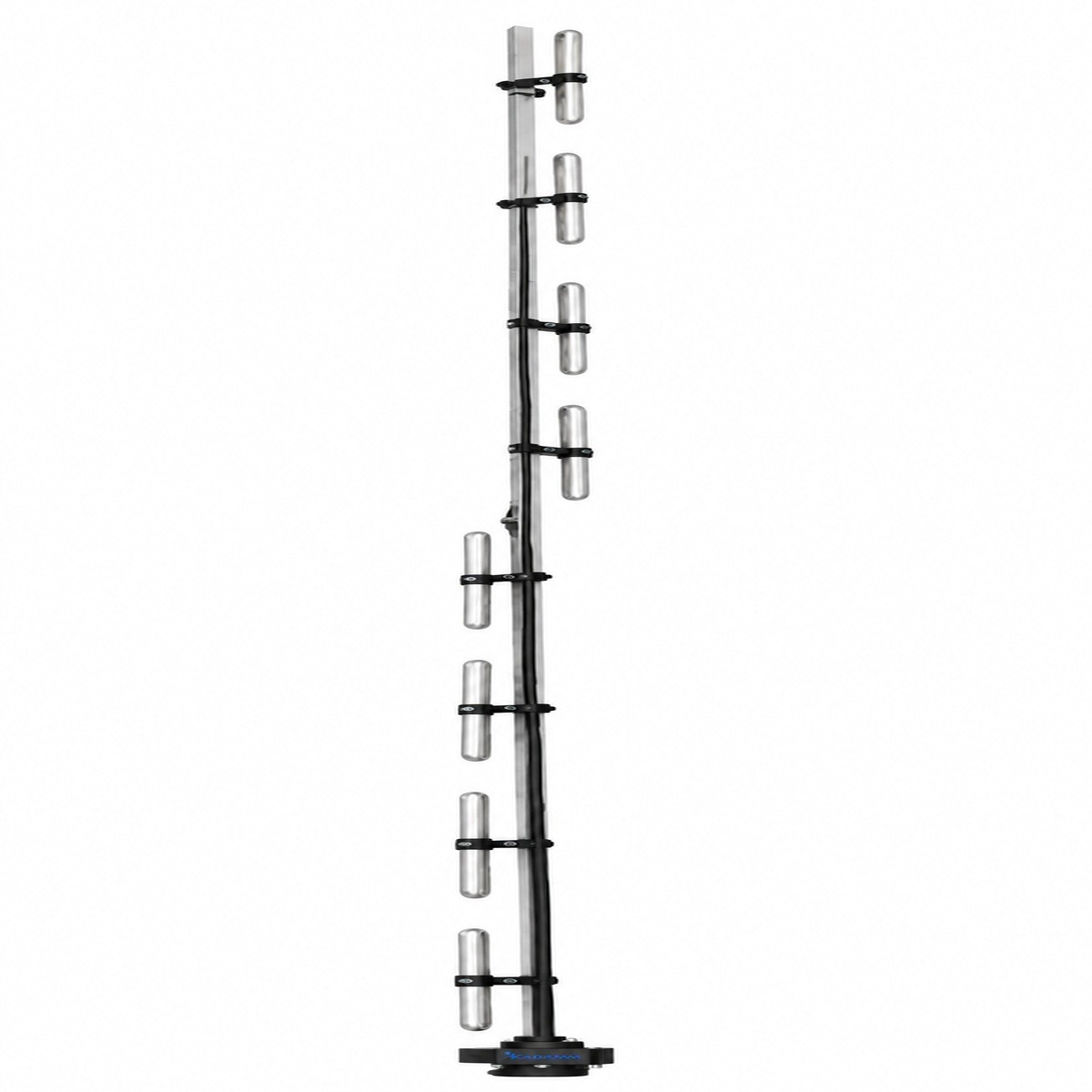

KADAMM AD-230-15 — дипольная антенна для стационарной радиостанции для стационарной радиосвязи в диапазоне 220–240 МГц. Антенна собрана из нескольких петлевых (складных) полуволновых диполей, закреплённых на общей мачте и запитанных от одного входа через распределительный фидер: сигналы излучателей складываются в фазе, и антенна даёт заметно большее усиление, чем одиночный диполь или штырь. Её ставят на базовые станции, ретрансляторы и диспетчерские пункты, где от усиления и высоты подвеса зависит радиус уверенной связи.

Петлевой диполь — это полуволновой вибратор, сложенный в узкую рамку. По сравнению с обычным диполем у него выше входное сопротивление и шире полоса согласования, поэтому решётка из таких элементов хорошо держит КСВН по всему рабочему диапазону, а замкнутая рамка механически прочнее и лучше переносит ветер и обледенение.

Конструктивно антенна стационарная: длина — 8400 мм; масса — 18,7 кг; разъём входа — UHF или розетка N (IEC 61169-16); допустимая мощность — до 100 Вт. Вес и длину антенны учитывают при расчёте мачты и ветровой нагрузки, а кабель от разъёма закрепляют вдоль опоры, чтобы его вес не ложился на соединитель.

Антенна рассчитана на тракт 50 Ом, КСВН по диапазону — не более 1,5. Поляризация вертикальная — стандарт для наземной подвижной радиосвязи: носимые и автомобильные радиостанции тоже работают с вертикальными антеннами, поэтому потерь на рассогласование поляризаций нет.

Дальность связи в диапазоне 220–240 МГц определяется прежде всего высотой подвеса и рельефом: сигнал УКВ распространяется в пределах прямой видимости, поэтому подъём антенны на несколько метров часто даёт больше, чем замена радиостанции. Потери в кабеле на этих частотах сравнительно невелики, и даже на высоких мачтах можно обойтись фидером умеренной толщины.

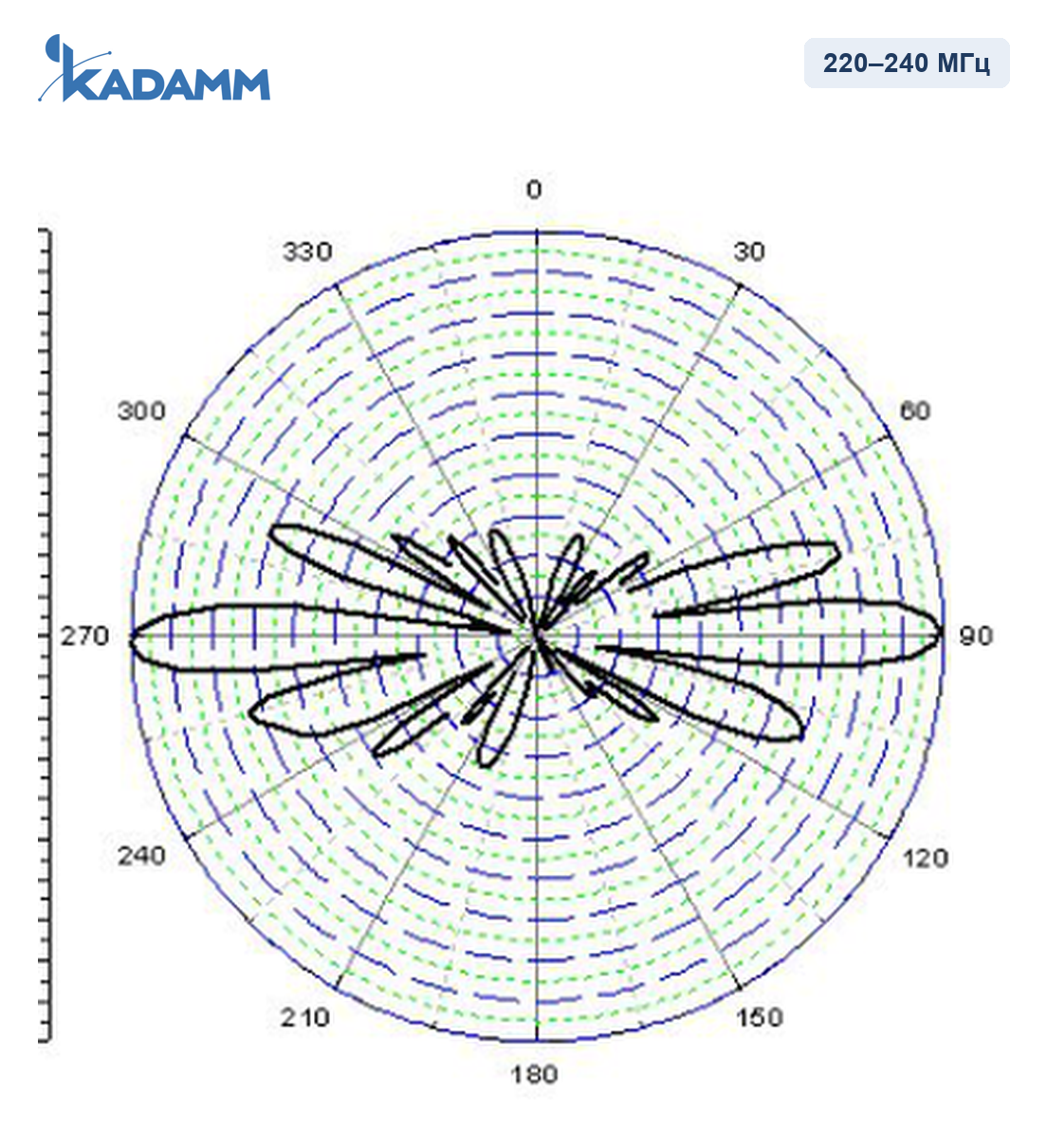

220–240 МГц, вертикальная плоскостьПо вертикали 6,5°, усиление в максимуме 12 дБи.

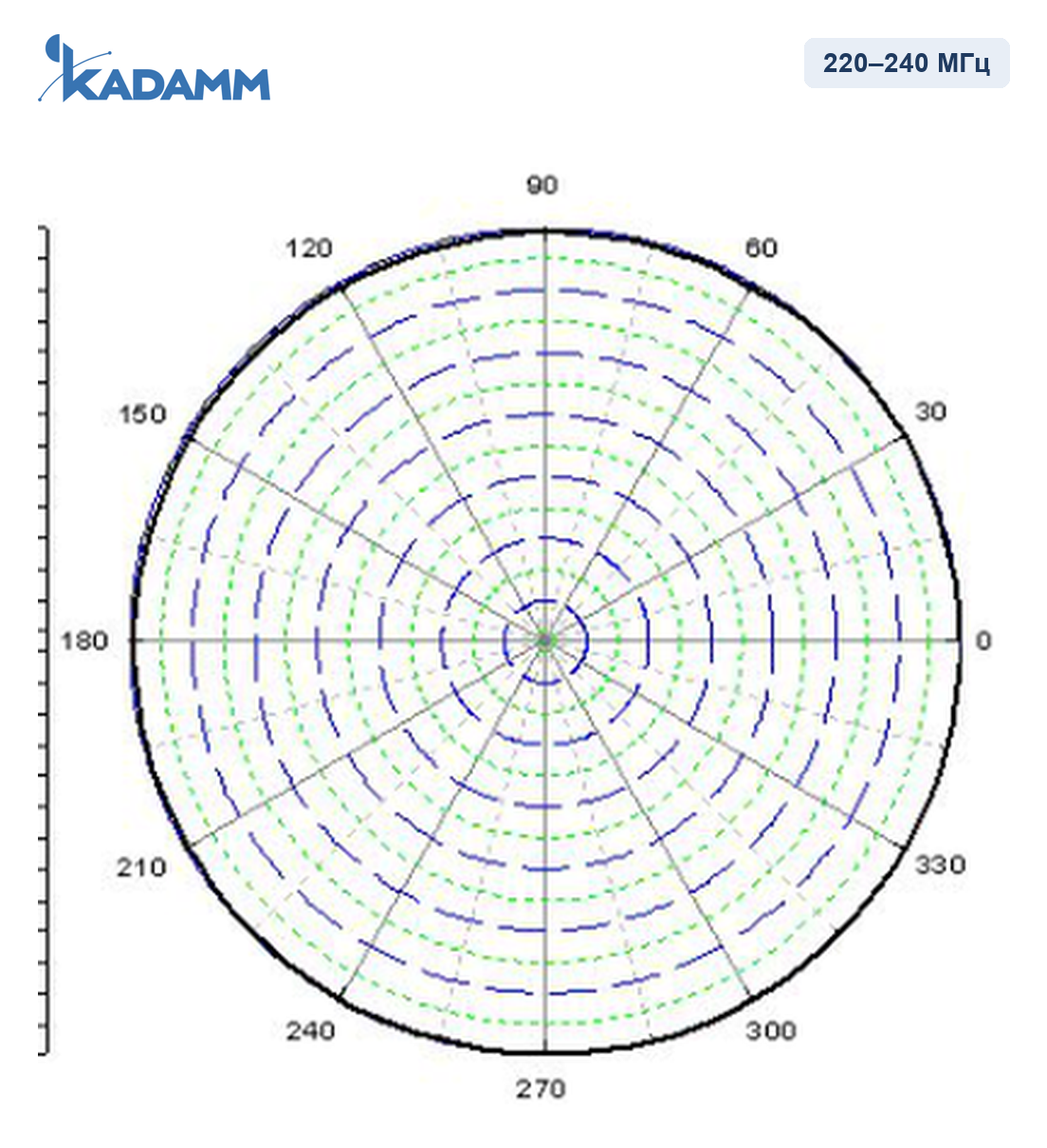

220–240 МГц, горизонтальная плоскостьПо горизонтали — круговая, усиление в максимуме 12 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 61169-16 — присоединительные размеры разъёмов N; у AD-230-15 — UHF или розетка N (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AD-230-15 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AD-230-15 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 12 = 52 дБм, то есть около 158 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 230 МГц (середина полосы 220–240 МГц): L = 32,45 + 20·lg 230 + 20·lg 1 = 79,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 52 − 79,7 = −27,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

AD-230-15 ставят там, где нужна стационарная УКВ-радиосвязь с большим радиусом: базовые станции и ретрансляторы диспетчерских сетей транспорта, энергетики, коммунальных и добывающих предприятий, служб экстренного реагирования, речных и морских портов. Антенна работает с носимыми и автомобильными радиостанциями своего диапазона и с ретрансляторами, к которым они привязаны.

Перед заказом KADAMM AD-230-15 сверьте с проектом:

• Частоты оборудования — внутри 220–240 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 1×N

• AD-230-15 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — UHF или розетка N (IEC 61169-16).
• После затяжки соединения AD-230-15 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление AD-230-15 включают в контур заземления и молниезащиты опоры по проекту.
