Стационарные всенаправленные антенны UHF: 370–490 МГц, усиление 3,5–10,5 дБи.
Что представляет собой антенна

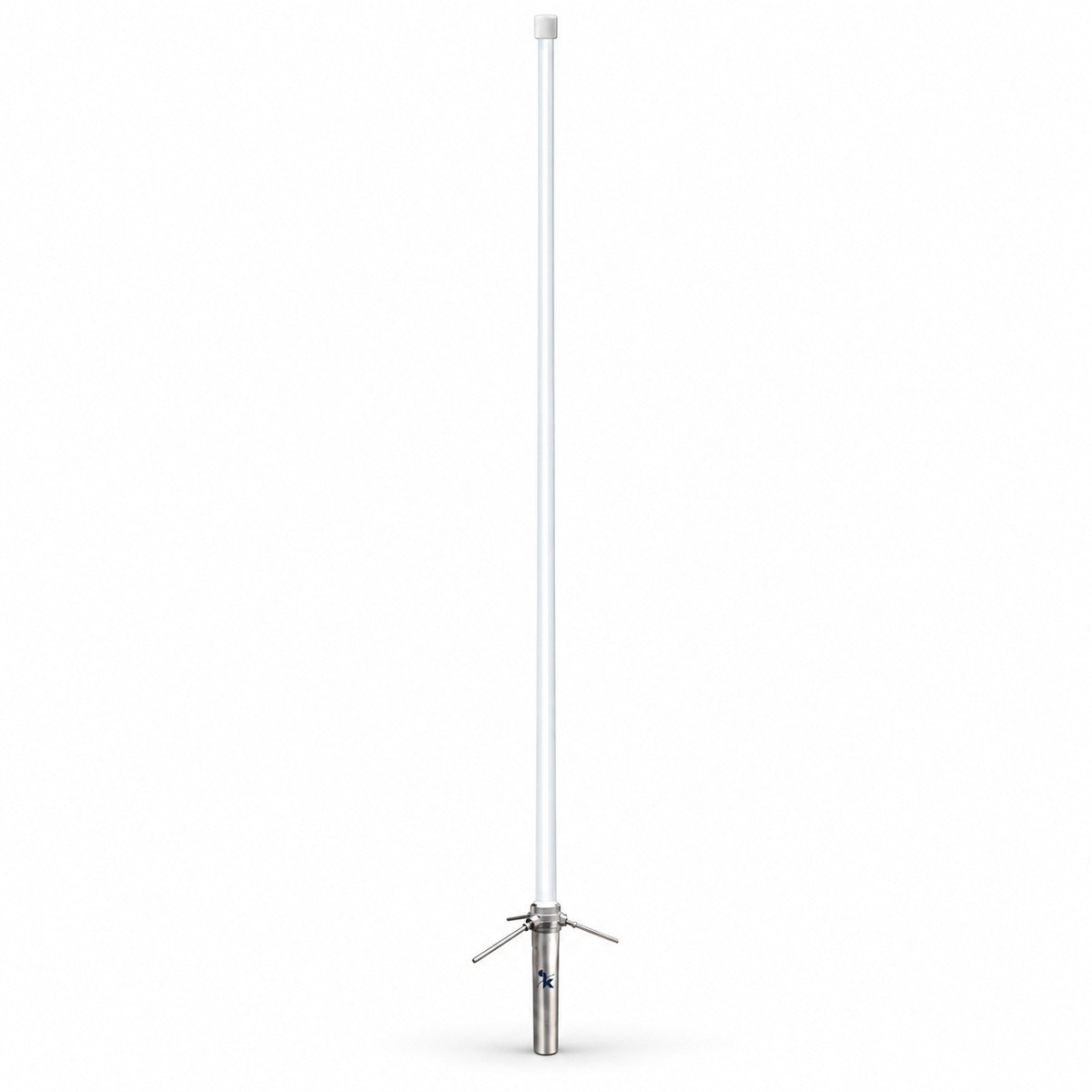

KADAMM AC-400S — стационарные всенаправленные антенны UHF диапазона 370–490 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 3,5–10,5 дБи набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 10,5 дБи = 8,3 дБд.
Радом из стеклопластика прочный, не боится ультрафиолета и обледенения и сохраняет форму антенны на ветру.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Пример расчёта: на 430 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 430 + 20·lg 10 ≈ 105,1 дБ. Антенна с усилением 3,5 дБи сокращает их на 3,5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −67,1 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Разъём — UHF, N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 370–490 МГц, у AC-4002W — 380–490 МГц
- Разъём UHF, N, у AC-4002W — N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 370–490 МГц, у AC-4003TF — 380–490 МГц
- Усиление 3,5–10,5 дБи, у AC-4003TF — 3 дБи (больше на 0,5 дБ)
- Разъём UHF, N, у AC-4003TF — N
У KADAMM AC-400S больше усиление; KADAMM AC-4003TF выбирают, если важен её набор полос.

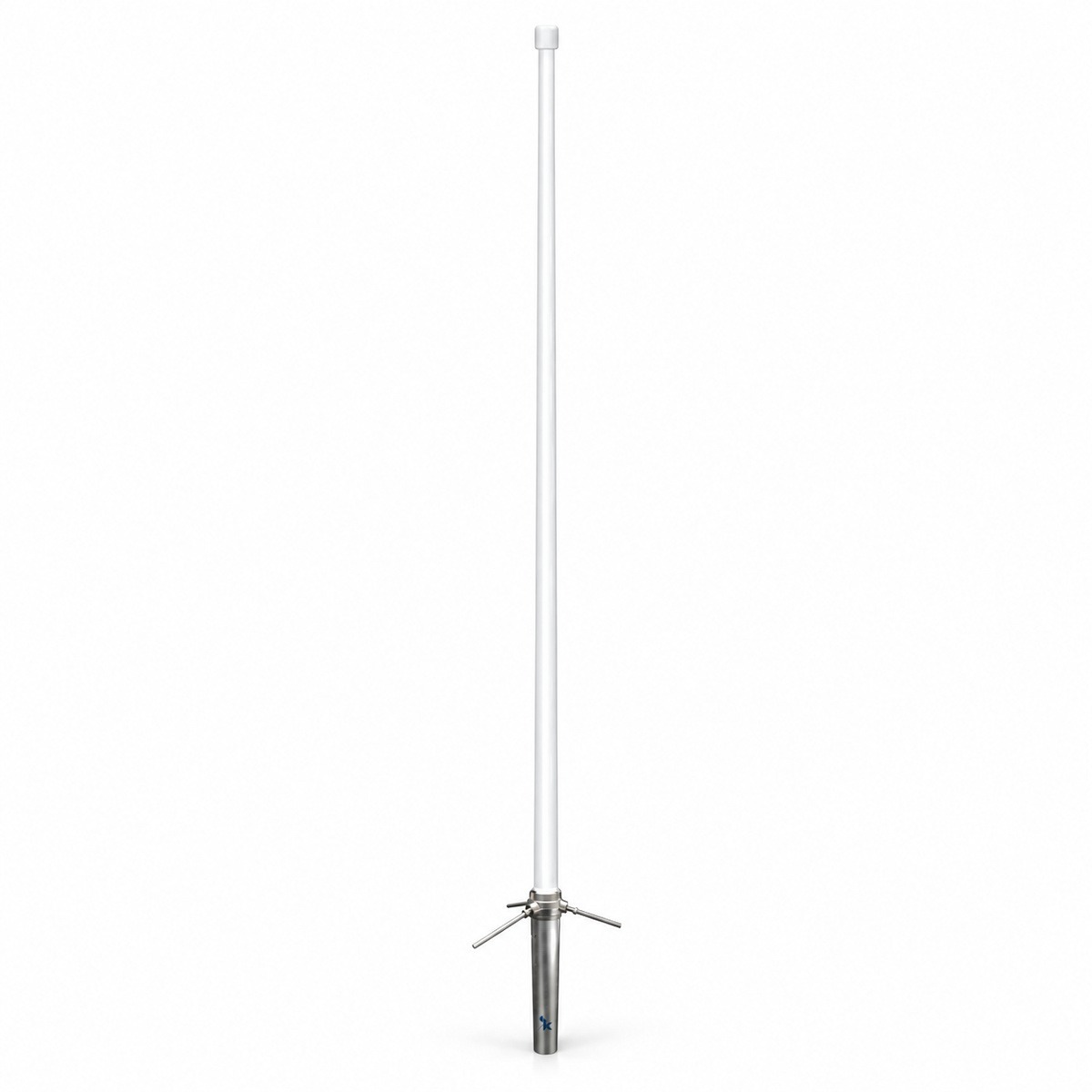

- Полосы 370–490 МГц, у AC-150S — 115–174 МГц
- Легче на 385020 менеджера (AC-400105S — 2 кг; остальные исполнения — уточняйте у менеджера и AC-15085S — 2 кг; остальные исполнения — уточняйте у менеджера)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AC-400S с запасом по краям.
Значение AC-400S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AC-400S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AC-400S.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| Волновое сопротивление | AC-400105S — 50 Ом; остальные исполнения — уточняйте у менеджера |
| Поляризация | AC-400105S — вертикальная; остальные исполнения — уточняйте у менеджера |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | по исполнению (см. таблицу «Исполнения») |
| Диаграмма направленности | AC-400105S — всенаправленная в горизонтальной плоскости; остальные исполнения — уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | стационарная всенаправленная антенна для установки на мачту или трубу |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Высота | по исполнению (см. таблицу «Исполнения») |
| Материал | AC-400105S — радом из стеклопластика, белый; остальные исполнения — уточняйте у менеджера |
| Степень защиты | AC-400105S — IP67; остальные исполнения — уточняйте у менеджера |
| Масса | AC-400105S — 2 кг; остальные исполнения — уточняйте у менеджера |
| Крепление | AC-400105S — кронштейн на мачту или трубу (в комплекте); остальные исполнения — уточняйте у менеджера |
| Кабель | AC-400105S — не входит в комплект (длина и тип — по заказу); остальные исполнения — уточняйте у менеджера |
| Диаметр трубы | AC-400105S — Ø30–62 мм; остальные исполнения — уточняйте у менеджера |
| Ветровая нагрузка | AC-400105S — скорость ветра 25–30 м/с; остальные исполнения — уточняйте у менеджера |
| Рабочая температура | AC-400105S — −40…+80 °C; остальные исполнения — уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Высота | КСВН | Мощность | Исполнение |
|---|---|---|---|---|---|---|---|
| KADAMM AC-37065S | 370–430 МГц | 6,5 дБи | UHF (SO-239) или N (розетка) | 1700 мм | уточняйте у менеджера | уточняйте у менеджера | противовесы |
| KADAMM AC-40035S | UHF (границы полосы — уточняйте у менеджера) | 3,5 дБи | UHF (SO-239) или N (розетка) | 1300 мм | уточняйте у менеджера | уточняйте у менеджера | стеклопластик, противовесы |
| KADAMM AC-40085S | UHF (границы полосы — уточняйте у менеджера) | 8,5 дБи | UHF (SO-239, розетка) | 2500 мм | менее 1,5 | уточняйте у менеджера | стеклопластик, противовесы, вся полоса |
| KADAMM AC-40085S-2 | UHF (границы полосы — уточняйте у менеджера) | 8,5 дБи | UHF (SO-239, розетка) | 2500 мм | уточняйте у менеджера | уточняйте у менеджера | мгновенная полоса 10 МГц (настройка на частоту заказа) |
| KADAMM AC-40085S-3 | 400–470 МГц | 8,5 дБи | UHF (SO-239, розетка) | 2200 мм | менее 1,5 | уточняйте у менеджера | мгновенная полоса 5 МГц |
| KADAMM AC-40085S-4 | UHF (границы полосы — уточняйте у менеджера) | 8,5 дБи | UHF (SO-239, розетка) | 2500 мм | уточняйте у менеджера | уточняйте у менеджера | две секции, противовесы, вся полоса |
| KADAMM AC-43065S | 430–490 МГц | 6,5 дБи | UHF (SO-239) или N (розетка) | 1700 мм | уточняйте у менеджера | уточняйте у менеджера | стеклопластик, противовесы |
| KADAMM AC-400105S | 400–470 МГц | 10,5 дБи | UHF (SO-239, розетка) | 4000 мм | менее 1,5 | 200 Вт | две секции, мгновенная полоса 10 МГц |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-400S в таблицах выше.
- IEC 61169-16 — присоединительные размеры разъёмов N; у AC-400S — по исполнению (см. таблицу «Исполнения»).
- IEC 61169-29 — документ, на который ссылается техническое описание AC-400S.
- ГОСТ 14254-2015 (IEC 60529) — документ, на который ссылается техническое описание AC-400S.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-400S подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3,5 = 43,5 дБм, то есть около 22 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 430 МГц (середина полосы 370–490 МГц): L = 32,45 + 20·lg 430 + 20·lg 1 = 85,1 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43,5 − 85,1 = −41,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Сети и службы в полосах AC-400S:
Перед заказом KADAMM AC-400S сверьте с проектом:
- Частоты оборудования — внутри 370–490 МГц
- Мощность на порт — не выше по исполнению (см. таблицу «Исполнения»)
- Разъёмы — UHF, N
- Опора и крепление — AC-400105S — кронштейн на мачту или трубу (в комплекте); остальные исполнения — уточняйте у менеджера
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление AC-400S — AC-400105S — кронштейн на мачту или трубу (в комплекте); остальные исполнения — уточняйте у менеджера.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Уличные соединения AC-400S после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AC-400S включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AC-400S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AC-400S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AC-400S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AC-400S | KADAMM AC-4002W | KADAMM AC-4003TF | KADAMM AC-150S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 370–490 МГц | 380–490 МГц | 380–490 МГц | 115–174 МГц |
| Усиление | 3,5–10,5 дБи | 3,5 дБи | 3 дБи | 3,5–8,7 дБи |
| Луч по горизонтали | — | 360° | 360° | — |
| Поляризация | AC-400105S — вертикальная; остальные исполнения — уточняйте у менеджера | Вертикальная | Вертикальная | AC-15085S — вертикальная; остальные исполнения — уточняйте у менеджера |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | — | Ø70 × 600 мм | 611 мм | — |
| Масса | AC-400105S — 2 кг; остальные исполнения — уточняйте у менеджера | 1,63 кг | 0,95 кг | AC-15085S — 2 кг; остальные исполнения — уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
