Коллинеарная всенаправленная антенна для стационарной радиостанции: 400–480 МГц, усиление 3 дБи.
Что представляет собой антенна

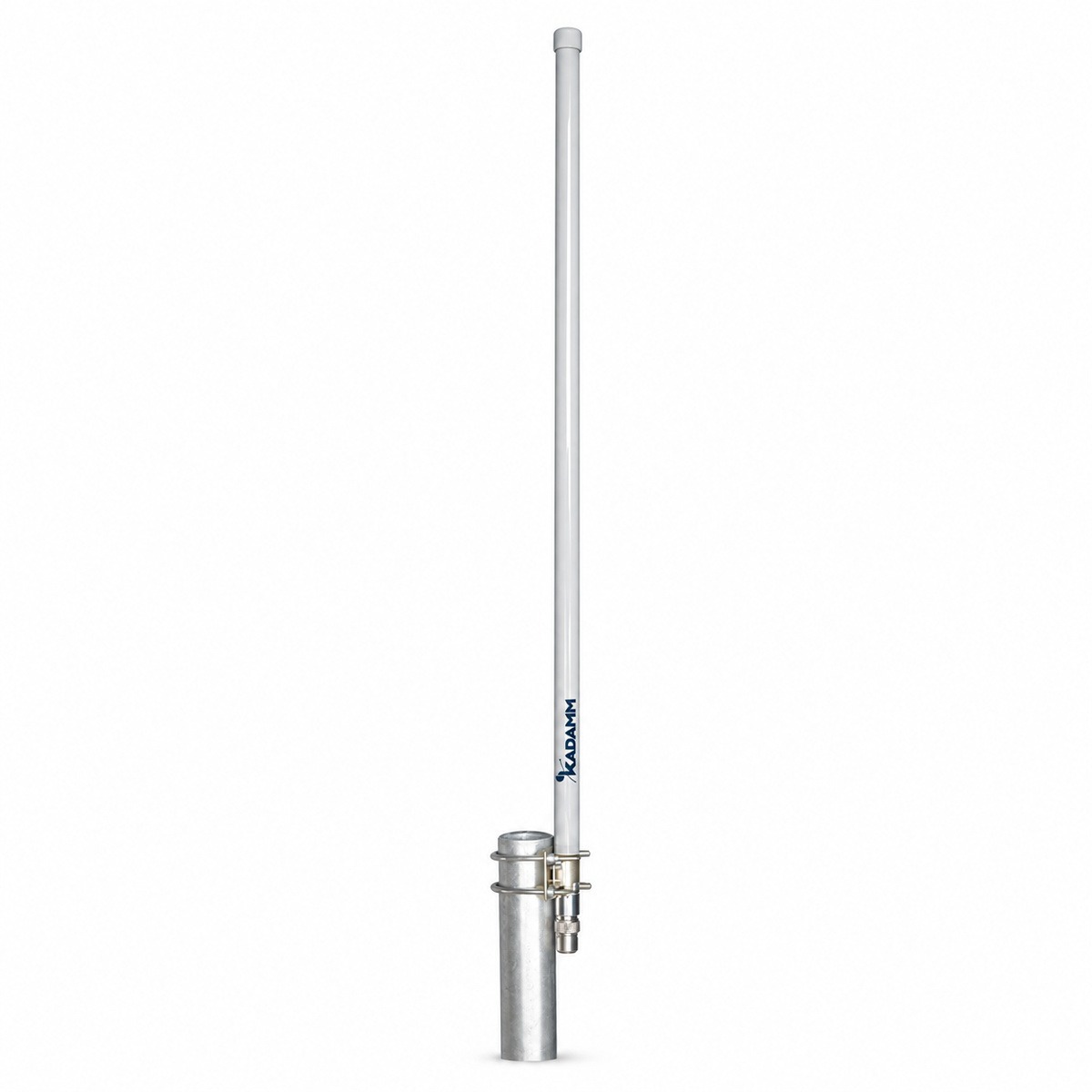

KADAMM AC-4005AT06 — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 400–480 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 3 дБи набирается сжатием диаграммы по вертикали (вертикальный луч 50°): энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 3 дБи = 0,9 дБд.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Пример расчёта: на 440 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 440 + 20·lg 10 ≈ 105,3 дБ. Антенна с усилением 3 дБи сокращает их на 3 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −68,3 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 1000 мм; масса 0,35 кг; крепление: Ø30–50 мм.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Разъём N, у AC-40003 — 7-16 DIN
- Габариты 1000 мм, у AC-40003 — Ø70 × (1050 ± 5) мм
- Легче на 1,75 кг (0,35 кг и 2,1 кг)
Между AC-4005AT06 и AC-40003 решают габариты, масса и способ крепления на конкретной опоре.
- Габариты 1000 мм, у AC-4003AT1 — 1200 мм
- Легче на 0,37 кг (0,35 кг и 0,72 кг)
Между AC-4005AT06 и AC-4003AT1 решают габариты, масса и способ крепления на конкретной опоре.
- Усиление 3 дБи, у AC-4005AT — 5 дБи (меньше на 2 дБ)
- Габариты 1000 мм, у AC-4005AT — 1200 мм
- Легче на 0,4 кг (0,35 кг и 0,75 кг)
KADAMM AC-4005AT берут, когда нужен запас по дальности; KADAMM AC-4005AT06 легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AC-4005AT06 с запасом по краям.
Значение AC-4005AT06 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AC-4005AT06.
Согласование AC-4005AT06 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AC-4005AT06.
Крепление: на трубу Ø30–50 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1000 мм |
| Масса антенны | 0,35 кг |
| Крепление на трубу | Ø30–50 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AC-4005AT06 — розетка N (IEC 61169-16).
- 3GPP TS 36.101 и 38.101-1 — полосы AC-4005AT06 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-4005AT06 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-4005AT06 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 440 МГц (середина полосы 400–480 МГц): L = 32,45 + 20·lg 440 + 20·lg 1 = 85,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43 − 85,3 = −42,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Сети и службы в полосах AC-4005AT06:
Перед заказом KADAMM AC-4005AT06 сверьте с проектом:
- Частоты оборудования — внутри 400–480 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 1×N
- Опора и крепление — на трубу Ø30–50 мм
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление AC-4005AT06 — на трубу Ø30–50 мм.
- AC-4005AT06 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — розетка N (IEC 61169-16).
- Разъёмы AC-4005AT06 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AC-4005AT06 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AC-4005AT06
- Монтажный комплект на трубу Ø30–50 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание AC-4005AT06 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AC-4005AT06 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AC-4005AT06 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AC-4005AT06 | KADAMM AC-40003 | KADAMM AC-4003AT1 | KADAMM AC-4005AT |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 400–480 МГц | 400–480 МГц | 400–480 МГц | 400–480 МГц |
| Усиление | 3 дБи | 3 дБи | 3 дБи | 5 дБи |
| Луч по горизонтали | 360° | 360° | 360° | 360° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 1000 мм | Ø70 × (1050 ± 5) мм | 1200 мм | 1200 мм |
| Масса | 0,35 кг | 2,1 кг | 0,72 кг | 0,75 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
