Коллинеарная всенаправленная антенна для стационарной радиостанции: 390–490 МГц, усиление 2,15 дБи.
Что представляет собой антенна

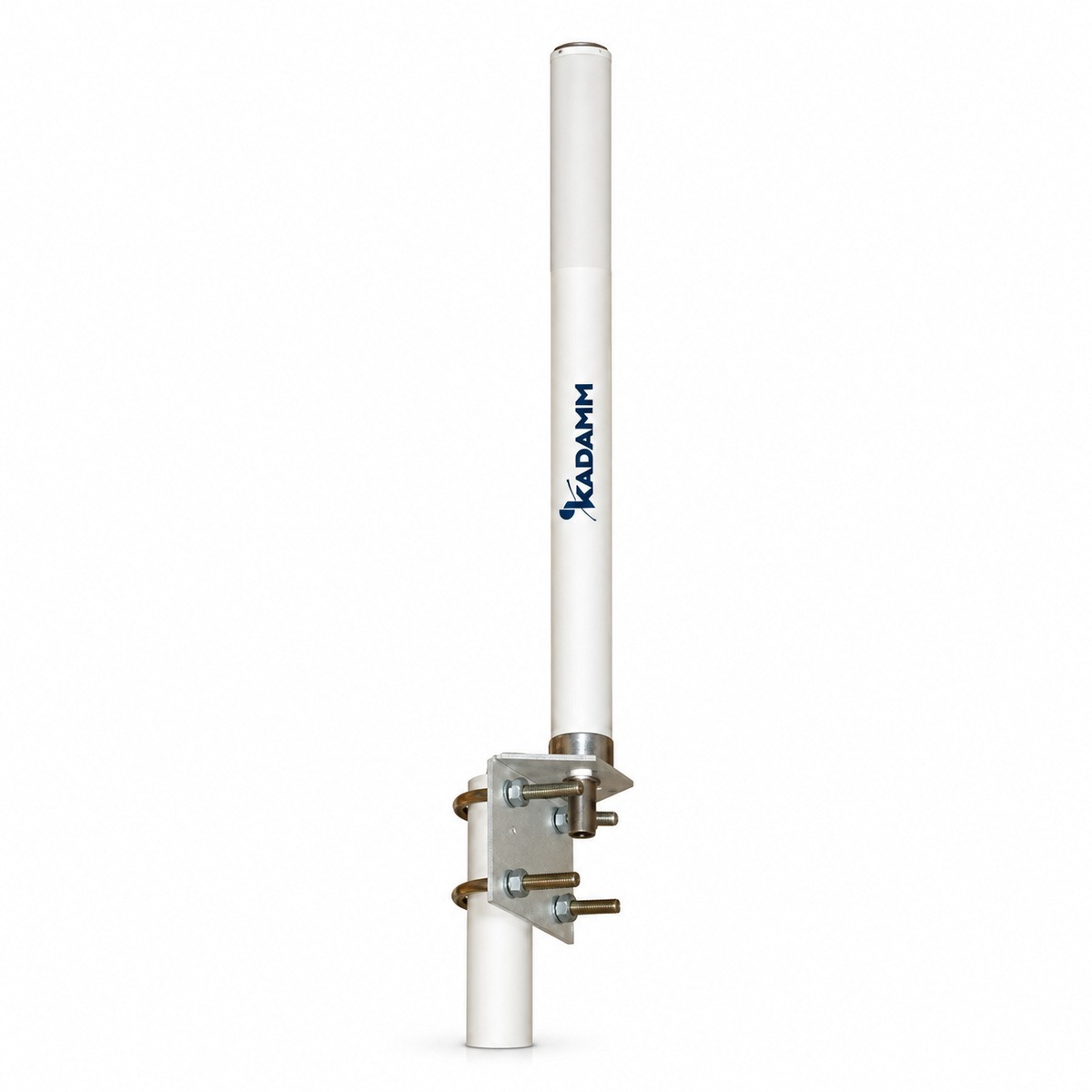

KADAMM AC-4002W2 — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 390–490 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 2,15 дБи набирается сжатием диаграммы по вертикали (вертикальный луч 62°): энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 2,15 дБи = 0 дБд.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Пример расчёта: на 440 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 440 + 20·lg 10 ≈ 105,3 дБ. Антенна с усилением 2,15 дБи сокращает их на 2,1 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −70 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø33 × 500 мм; масса 0,32 кг; крепление: Ø40–50 мм.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 390–490 МГц, у AC-4002W — 380–490 МГц
- Усиление 2,15 дБи, у AC-4002W — 3,5 дБи (меньше на 1,4 дБ)
- Габариты Ø33 × 500 мм, у AC-4002W — Ø70 × 600 мм
- Легче на 1,31 кг (0,32 кг и 1,63 кг)
KADAMM AC-4002W берут, когда нужен запас по дальности; KADAMM AC-4002W2 легче и проще в монтаже.
- Полосы 390–490 МГц, у AC-4002AT2 — 400–480 МГц
- Габариты Ø33 × 500 мм, у AC-4002AT2 — 480 мм
- Легче на 0,13 кг (0,32 кг и 0,45 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 390–490 МГц, у AC-4003TF — 380–490 МГц
- Усиление 2,15 дБи, у AC-4003TF — 3 дБи (меньше на 0,9 дБ)
- Габариты Ø33 × 500 мм, у AC-4003TF — 611 мм
- Легче на 0,63 кг (0,32 кг и 0,95 кг)
KADAMM AC-4003TF берут, когда нужен запас по дальности; KADAMM AC-4002W2 легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AC-4002W2 с запасом по краям.
Значение AC-4002W2 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AC-4002W2.
Согласование AC-4002W2 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AC-4002W2.
Крепление: на трубу Ø40–50 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 390–490 МГц |
| Коэффициент усиления, дБи | 2,15 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 62° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø33 × 500 мм |
| Масса антенны | 0,32 кг |
| Крепление на трубу | Ø40–50 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AC-4002W2 — розетка N (IEC 61169-16).
- 3GPP TS 36.101 и 38.101-1 — полосы AC-4002W2 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-4002W2 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-4002W2 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2,15 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2,15 = 42,1 дБм, то есть около 16 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 440 МГц (середина полосы 390–490 МГц): L = 32,45 + 20·lg 440 + 20·lg 1 = 85,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42,1 − 85,3 = −43,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Сети и службы в полосах AC-4002W2:
Перед заказом KADAMM AC-4002W2 сверьте с проектом:
- Частоты оборудования — внутри 390–490 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 1×N
- Опора и крепление — на трубу Ø40–50 мм
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление AC-4002W2 — на трубу Ø40–50 мм.
- AC-4002W2 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — розетка N (IEC 61169-16).
- Уличные соединения AC-4002W2 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AC-4002W2 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AC-4002W2
- Монтажный комплект на трубу Ø40–50 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание AC-4002W2 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AC-4002W2 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AC-4002W2 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AC-4002W2 | KADAMM AC-4002W | KADAMM AC-4002AT2 | KADAMM AC-4003TF |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 390–490 МГц | 380–490 МГц | 400–480 МГц | 380–490 МГц |
| Усиление | 2,15 дБи | 3,5 дБи | 2,15 дБи | 3 дБи |
| Луч по горизонтали | 360° | 360° | 360° | 360° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | Ø33 × 500 мм | Ø70 × 600 мм | 480 мм | 611 мм |
| Масса | 0,32 кг | 1,63 кг | 0,45 кг | 0,95 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
