Коллинеарная всенаправленная антенна для стационарной радиостанции: 134–173 МГц, усиление 6,5 дБи.
Что представляет собой антенна

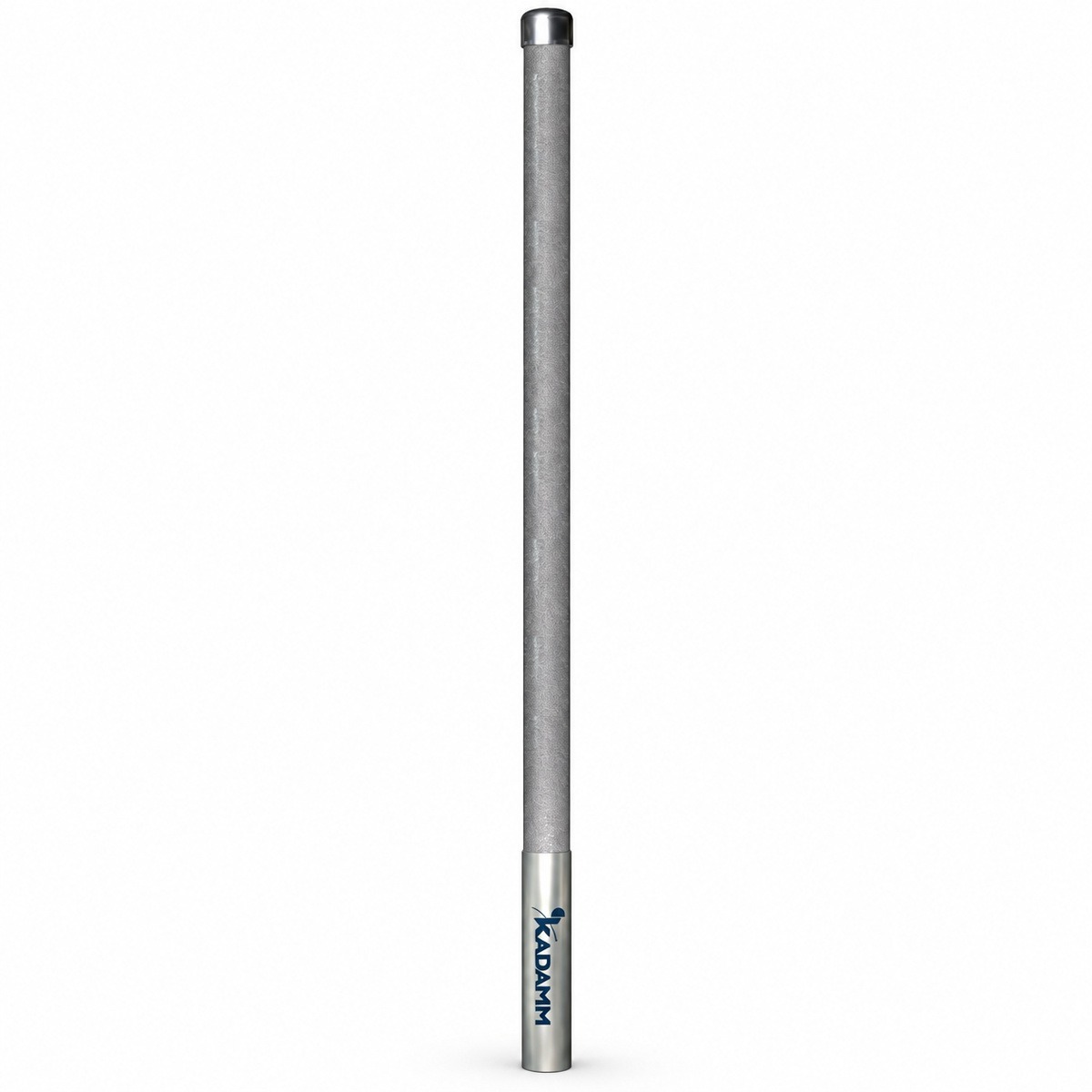

KADAMM AC-1507NA — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 134–173 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 6,5 дБи набирается сжатием диаграммы по вертикали (вертикальный луч 25°): энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 6,5 дБи = 4,3 дБд.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Пример расчёта: на 154 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 154 + 20·lg 10 ≈ 96,2 дБ. Антенна с усилением 6,5 дБи сокращает их на 6,5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −52,2 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 3250 мм; масса 2,8 кг; крепление: Ø40–50 мм; предельная скорость ветра 60 м/с.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Разъём N, у AC-1506F — UHF
- Габариты 3250 мм, у AC-1506F — 3300 мм
- Легче на 0,2 кг (2,8 кг и 3 кг)
Между AC-1507NA и AC-1506F решают габариты, масса и способ крепления на конкретной опоре.
- Полосы 134–173 МГц, у AC-15005-2 — 134–174 МГц
- Усиление 6,5 дБи, у AC-15005-2 — 5 дБи (больше на 1,5 дБ)
- Габариты 3250 мм, у AC-15005-2 — 3028 ± 30 мм
- Легче на 1,25 кг (2,8 кг и 4,05 кг)
У KADAMM AC-1507NA больше усиление; KADAMM AC-15005-2 выбирают, если важен её набор полос.
- Усиление 6,5 дБи, у AC-150-8-100 — 8,5 дБи (меньше на 2 дБ)
- Разъём N, у AC-150-8-100 — 7-16 DIN
- Габариты 3250 мм, у AC-150-8-100 — 4700 мм
- Легче на 2,36 кг (2,8 кг и 5,16 кг)
KADAMM AC-150-8-100 берут, когда нужен запас по дальности; KADAMM AC-1507NA легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AC-1507NA с запасом по краям.
Значение AC-1507NA по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AC-1507NA.
Согласование AC-1507NA с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AC-1507NA.
Крепление: на трубу Ø40–50 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 6,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 3250 мм |
| Масса антенны | 2,8 кг |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | Ø40–50 мм |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AC-1507NA — розетка N или по заказу (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-1507NA в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-1507NA подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 6,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 6,5 = 46,5 дБм, то есть около 45 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 154 МГц (середина полосы 134–173 МГц): L = 32,45 + 20·lg 154 + 20·lg 1 = 76,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 46,5 − 76,2 = −29,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Сети и службы в полосах AC-1507NA:
Перед заказом KADAMM AC-1507NA сверьте с проектом:
- Частоты оборудования — внутри 134–173 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 1×N
- Опора и крепление — на трубу Ø40–50 мм
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление AC-1507NA — на трубу Ø40–50 мм.
- AC-1507NA ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — розетка N или по заказу (IEC 61169-16).
- После затяжки соединения AC-1507NA на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление AC-1507NA включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AC-1507NA
- Монтажный комплект на трубу Ø40–50 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание AC-1507NA и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AC-1507NA и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AC-1507NA пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AC-1507NA | KADAMM AC-1506F | KADAMM AC-15005-2 | KADAMM AC-150-8-100 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 134–173 МГц | 134–173 МГц | 134–174 МГц | 134–173 МГц |
| Усиление | 6,5 дБи | 6,5 дБи | 5 дБи | 8,5 дБи |
| Луч по горизонтали | 360° | 360° | 360° | — |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | — |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 3250 мм | 3300 мм | 3028 ± 30 мм | 4700 мм |
| Масса | 2,8 кг | 3 кг | 4,05 кг | 5,16 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
