Коллинеарная всенаправленная антенна для стационарной радиостанции: 134–173 МГц, усиление 3,65 дБи.
Что представляет собой антенна

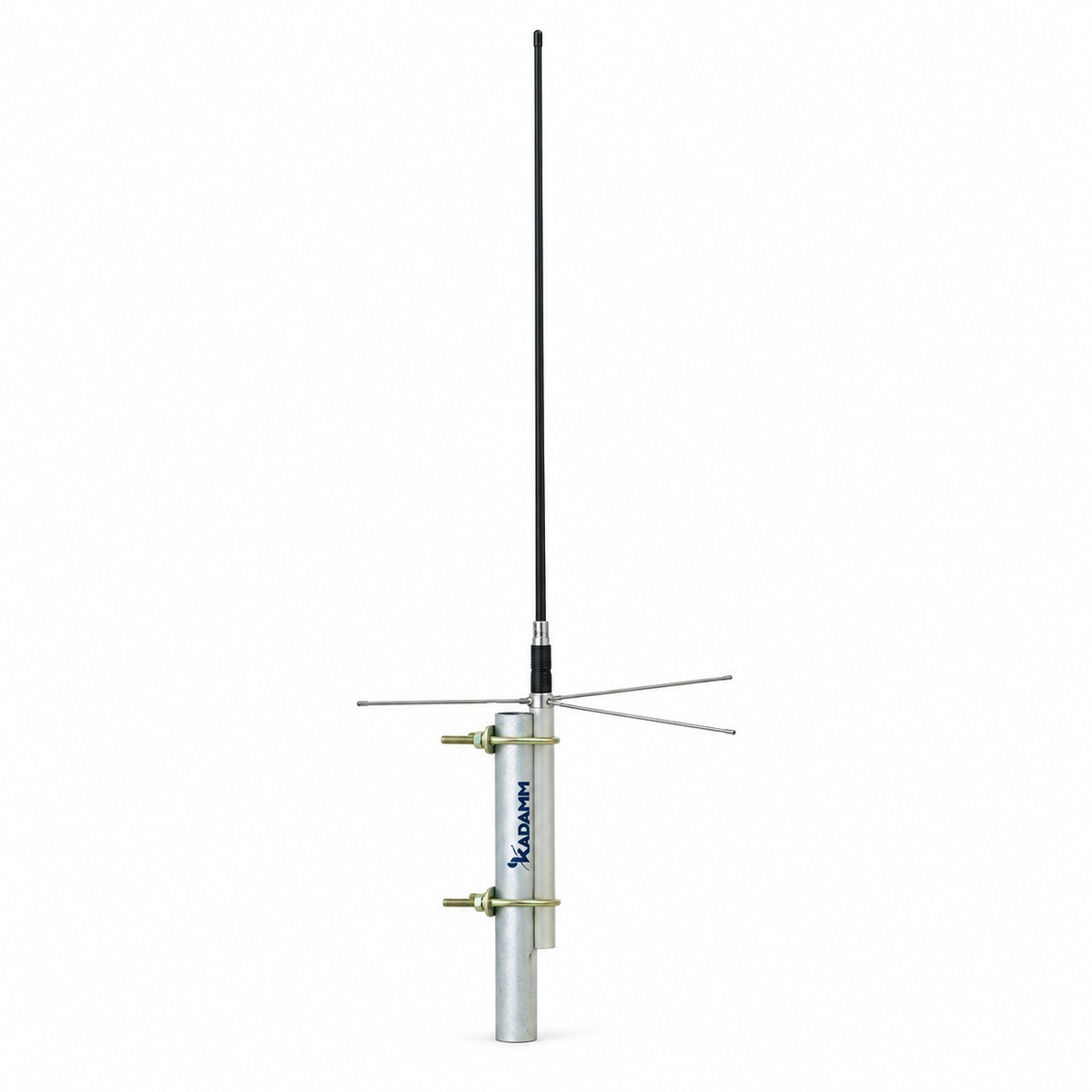

KADAMM AC-1504D — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 134–173 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 3,65 дБи набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 3,65 дБи = 1,5 дБд.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Пример расчёта: на 154 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 154 + 20·lg 10 ≈ 96,2 дБ. Антенна с усилением 3,65 дБи сокращает их на 3,6 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −57,9 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 1500 мм; масса 2 кг; предельная скорость ветра 60 м/с.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Усиление 3,65 дБи, у AC-1503CA — 3,2 дБи (больше на 0,4 дБ)
- Габариты 1500 мм, у AC-1503CA — 1800 мм
Между AC-1504D и AC-1503CA решают габариты, масса и способ крепления на конкретной опоре.
- Полосы 134–173 МГц, у AC-1503A — 134–174 МГц
- Усиление 3,65 дБи, у AC-1503A — 3,2 дБи (больше на 0,4 дБ)
- Габариты 1500 мм, у AC-1503A — 1410 ± 20 мм
- Тяжелее на 1,45 кг (2 кг и 0,55 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 134–173 МГц, у AC-1503G3 — 134–174 МГц
- Усиление 3,65 дБи, у AC-1503G3 — 3,2 дБи (больше на 0,4 дБ)
- Габариты 1500 мм, у AC-1503G3 — 1435 ± 20 мм
- Тяжелее на 0,2 кг (2 кг и 1,8 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AC-1504D с запасом по краям.
Значение AC-1504D по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AC-1504D.
Согласование AC-1504D с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AC-1504D.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 3,65 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка UHF или N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1500 мм |
| Масса антенны | 2 кг |
| Максимальная скорость ветра | 60 м/с |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AC-1504D — розетка UHF или N (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-1504D в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-1504D подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3,65 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3,65 = 43,6 дБм, то есть около 23 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 154 МГц (середина полосы 134–173 МГц): L = 32,45 + 20·lg 154 + 20·lg 1 = 76,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43,6 − 76,2 = −32,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Сети и службы в полосах AC-1504D:
Перед заказом KADAMM AC-1504D сверьте с проектом:
- Частоты оборудования — внутри 134–173 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 1×N
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- AC-1504D ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — розетка UHF или N (IEC 61169-16).
- Уличные соединения AC-1504D после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AC-1504D включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AC-1504D
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание AC-1504D и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AC-1504D и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AC-1504D пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AC-1504D | KADAMM AC-1503CA | KADAMM AC-1503A | KADAMM AC-1503G3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 134–173 МГц | 134–173 МГц | 134–174 МГц | 134–174 МГц |
| Усиление | 3,65 дБи | 3,2 дБи | 3,2 дБи | 3,2 дБи |
| Луч по горизонтали | 360° | 360° | 360° | 360° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 1500 мм | 1800 мм | 1410 ± 20 мм | 1435 ± 20 мм |
| Масса | 2 кг | 2 кг | 0,55 кг | 1,8 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
