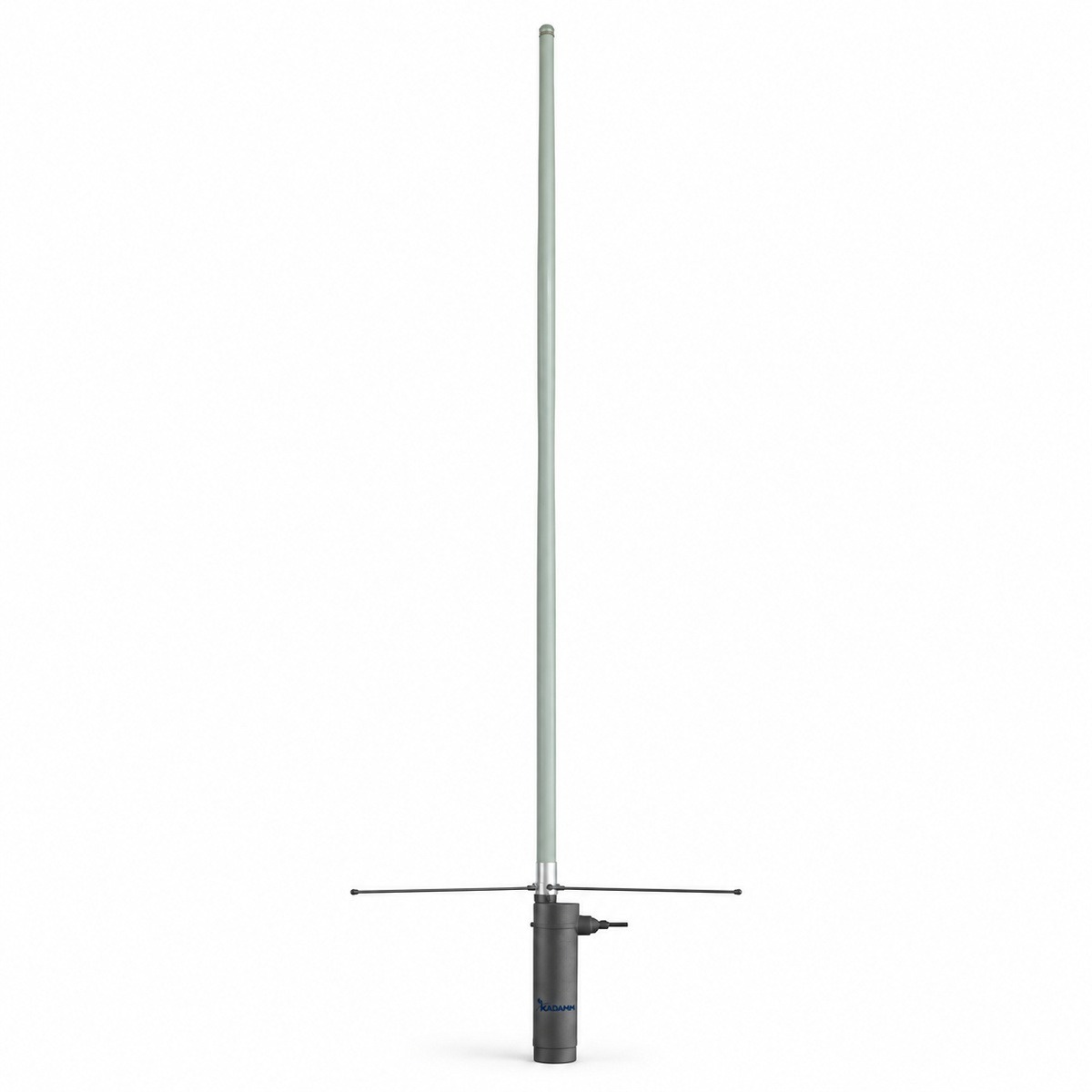

KADAMM AC-150400A — двухдиапазонные всенаправленные антенны VHF / UHF, 3,5–13 дБи, 8 исполнений

KADAMM AC-150400A — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона VHF / UHF. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.

Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 3,5–13 дБи набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.

Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 13 дБи = 10,8 дБд.

Радом из стеклопластика прочный, не боится ультрафиолета и обледенения и сохраняет форму антенны на ветру.

На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.

Пример расчёта: на 156 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 156 + 20·lg 10 ≈ 96,3 дБ. Антенна с усилением 3,5 дБи сокращает их на 3,5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −58,3 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: радом — стеклопластик.

Разъём — UHF или N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• IEC 61169-16 — присоединительные размеры разъёмов N; у AC-150400A — по исполнению (см. таблицу «Исполнения»).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-150400A в таблицах выше.
• ГОСТ 14254-2015 (IEC 60529) — документ, на который ссылается техническое описание AC-150400A.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-150400A подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 3,5 = 43,5 дБм, то есть около 22 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 156 МГц (середина полосы 137–174 МГц): L = 32,45 + 20·lg 156 + 20·lg 1 = 76,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 43,5 − 76,3 = −32,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.

Сети и службы в полосах AC-150400A:

Перед заказом KADAMM AC-150400A сверьте с проектом:

• Частоты оборудования — внутри 137–174 и 400–490 МГц
• Мощность на порт — не выше по исполнению (см. таблицу «Исполнения»)
• Опора и крепление — на трубу AC-150400A — Ø35–50 мм; AC-150400E — кронштейн на мачту или трубу (в комплекте); остальные — уточняйте у менеджера

• Крепление AC-150400A — на трубу AC-150400A — Ø35–50 мм; AC-150400E — кронштейн на мачту или трубу (в комплекте); остальные — уточняйте у менеджера.
• AC-150400A ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — по исполнению (см. таблицу «Исполнения»).
• После затяжки соединения AC-150400A на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление AC-150400A включают в контур заземления и молниезащиты опоры по проекту.
