Коллинеарная всенаправленная антенна для стационарной радиостанции: 110–173 МГц, усиление 3 дБи.
Что представляет собой антенна

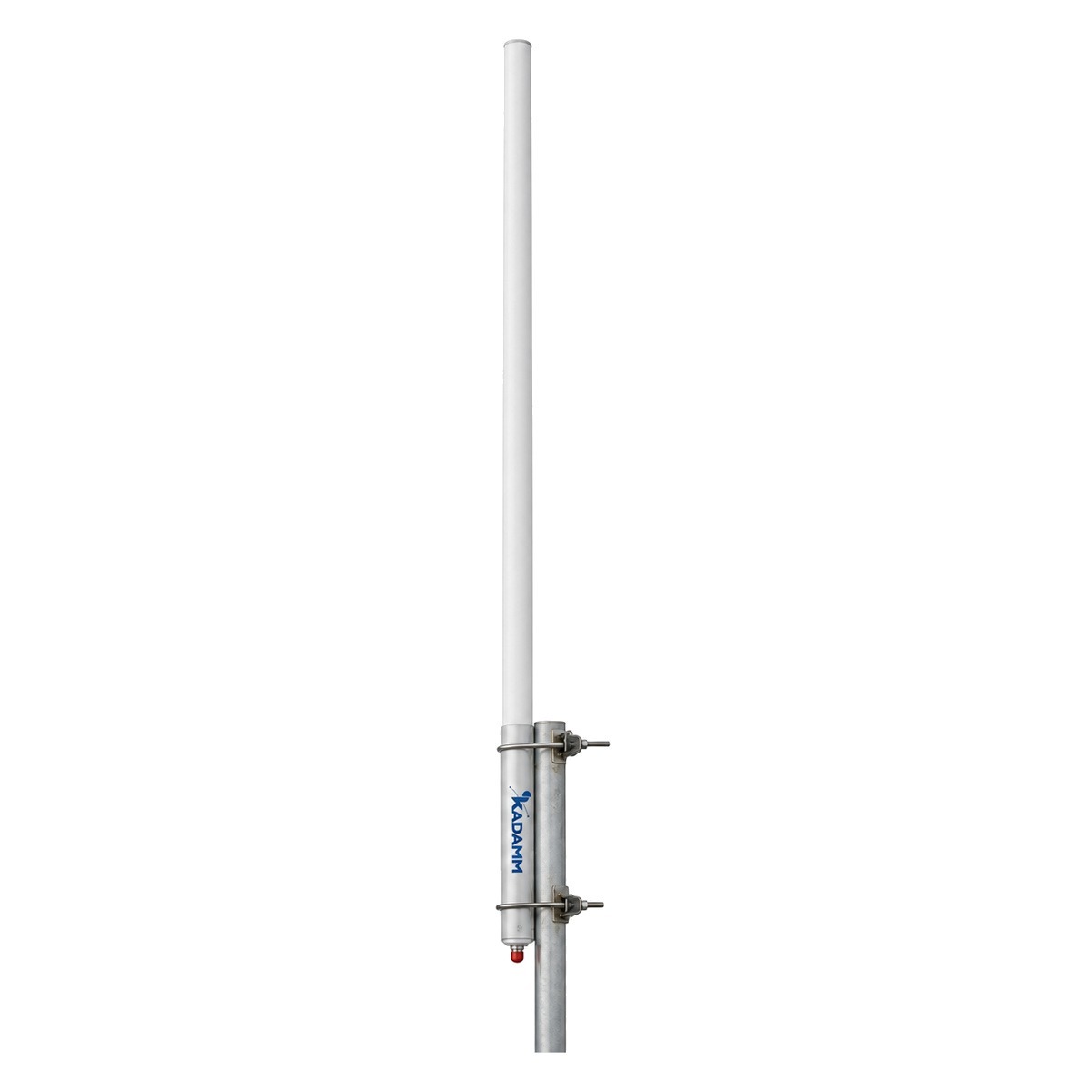

KADAMM AC-1503C2 — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 110–173 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 3 дБи набирается сжатием диаграммы по вертикали (вертикальный луч 60°): энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 3 дБи = 0,9 дБд.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Пример расчёта: на 142 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 142 + 20·lg 10 ≈ 95,5 дБ. Антенна с усилением 3 дБи сокращает их на 3 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −58,5 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 1550 мм; масса 2 кг; крепление: Ø40–50 мм.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 110–173 МГц, у AC-1503C — 118–171 МГц
- Габариты 1550 мм, у AC-1503C — 1800 мм
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

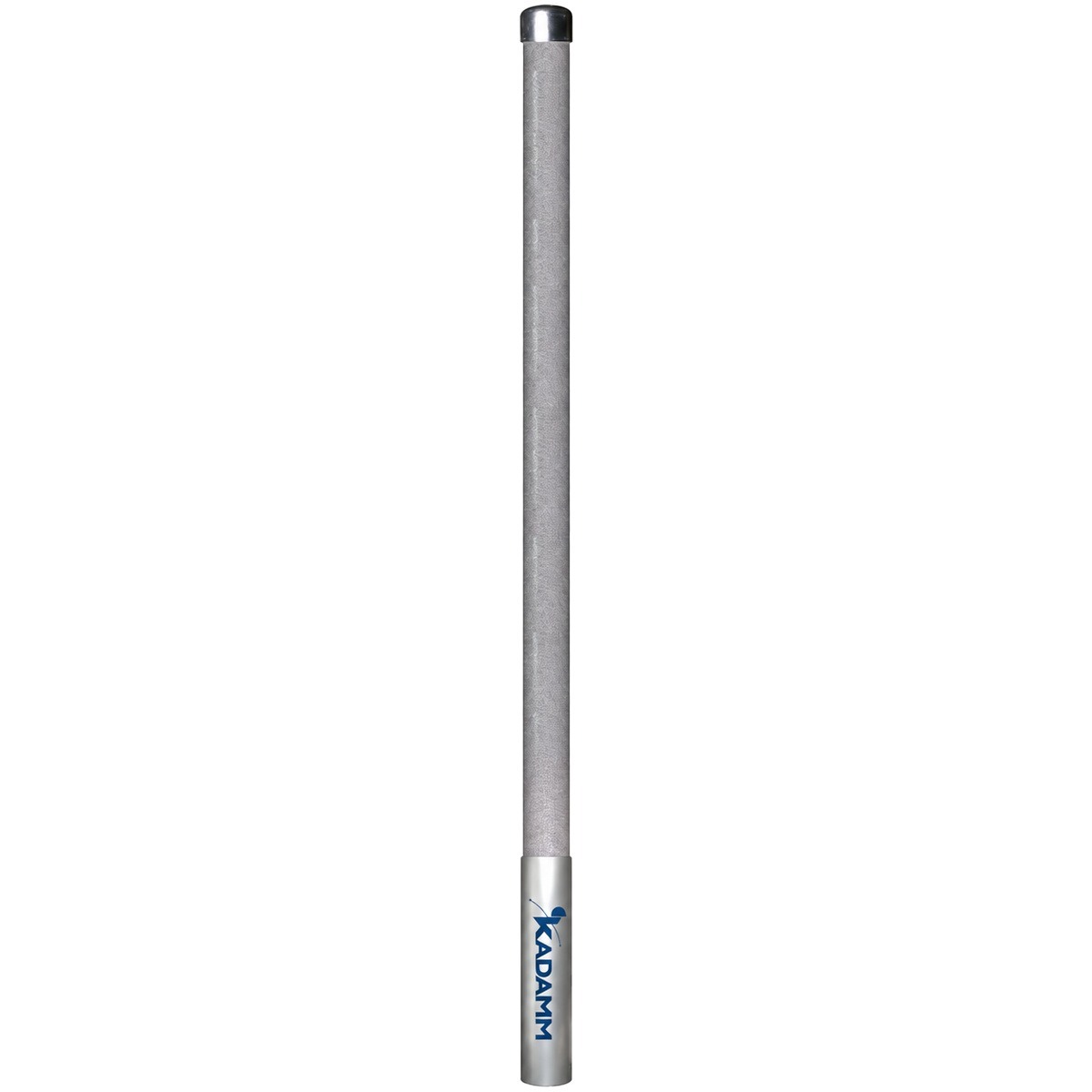

- Полосы 110–173 МГц, у AC-1503CA — 134–173 МГц
- Габариты 1550 мм, у AC-1503CA — 1800 мм
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

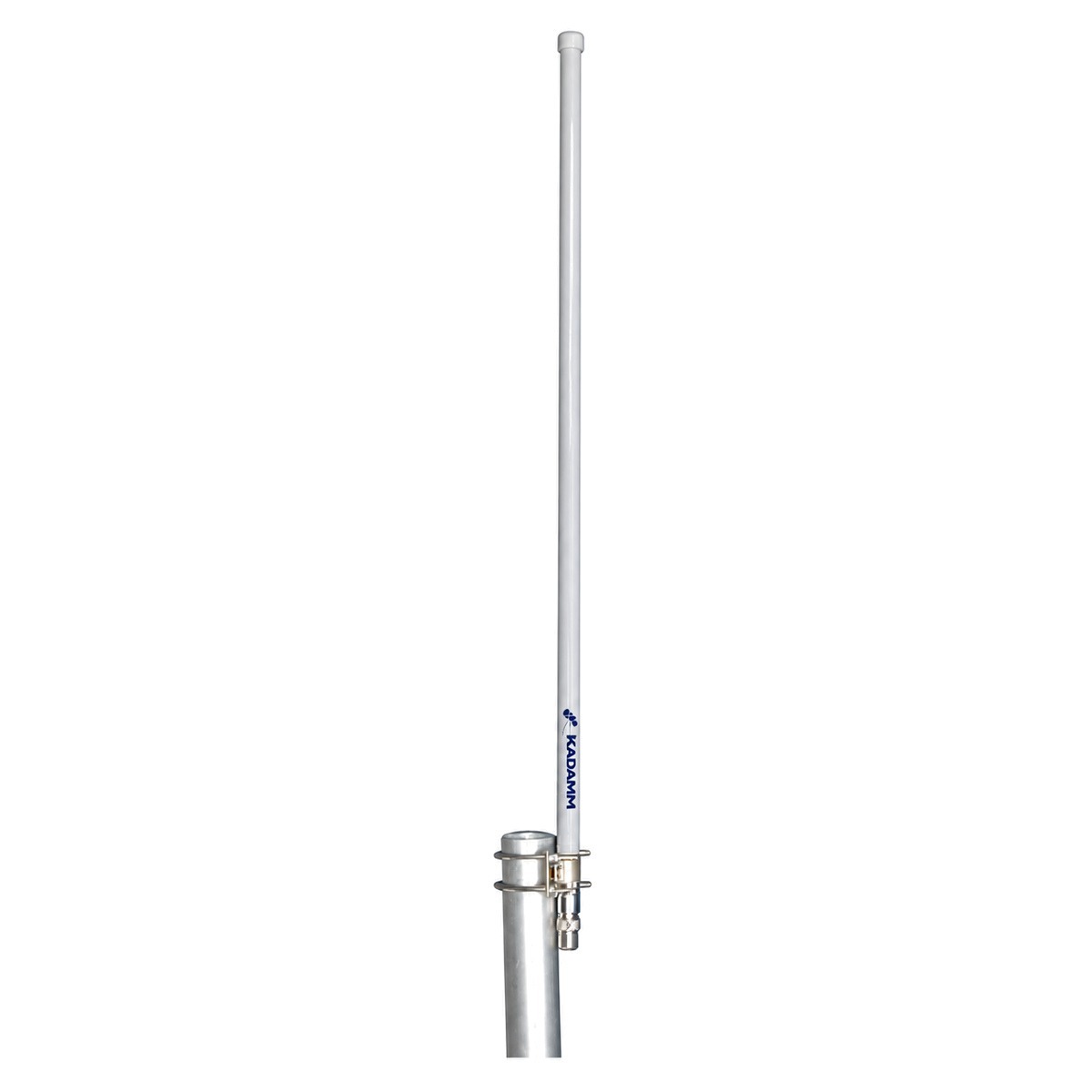

- Полосы 110–173 МГц, у AC-1503B — 134–174 МГц
- Габариты 1550 мм, у AC-1503B — 1200 мм
- Тяжелее на 1 кг (2 кг и 1 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AC-1503C2 с запасом по краям.
Значение AC-1503C2 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AC-1503C2.
Согласование AC-1503C2 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AC-1503C2.
Крепление: на трубу Ø40–50 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 110–173 МГц |
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка UHF или N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1550 мм |
| Масса антенны | 2 кг |
| Крепление на трубу | Ø40–50 мм |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AC-1503C2 — розетка UHF или N (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-1503C2 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-1503C2 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 142 МГц (середина полосы 110–173 МГц): L = 32,45 + 20·lg 142 + 20·lg 1 = 75,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43 − 75,5 = −32,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Сети и службы в полосах AC-1503C2:
Перед заказом KADAMM AC-1503C2 сверьте с проектом:
- Частоты оборудования — внутри 110–173 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 1×N
- Опора и крепление — на трубу Ø40–50 мм
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление AC-1503C2 — на трубу Ø40–50 мм.
- AC-1503C2 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — розетка UHF или N (IEC 61169-16).
- Уличные соединения AC-1503C2 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AC-1503C2 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AC-1503C2
- Монтажный комплект на трубу Ø40–50 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание AC-1503C2 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AC-1503C2 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AC-1503C2 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AC-1503C2 | KADAMM AC-1503C | KADAMM AC-1503CA | KADAMM AC-1503B |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 110–173 МГц | 118–171 МГц | 134–173 МГц | 134–174 МГц |
| Усиление | 3 дБи | 3,2 дБи | 3,2 дБи | 3 дБи |
| Луч по горизонтали | 360° | 360° | 360° | 360° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 1550 мм | 1800 мм | 1800 мм | 1200 мм |
| Масса | 2 кг | 2 кг | 2 кг | 1 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
