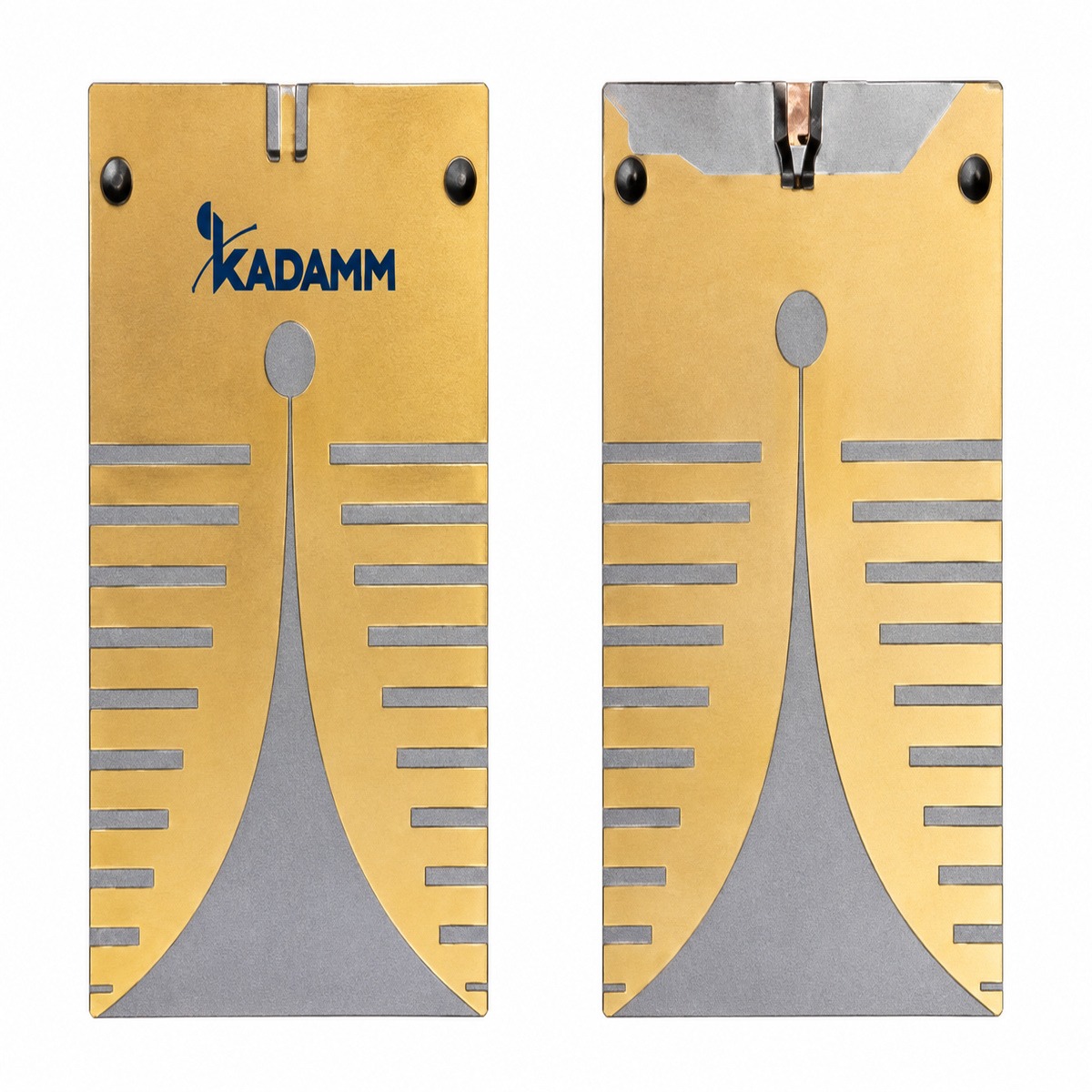

Серия KADAMM АВД-VVD-МП: 3 модели, 400 МГц – 9 ГГц, соединители SMA.
О серии
Дипольные измерительные антенны серии АВД-VVD-МП служат эталоном с расчётными характеристиками для калибровки. В серии АВД-VVD-МП — 3 модели, общий диапазон 400 МГц – 9 ГГц, соединители SMA.
По моделям KADAMM АВД-VVD-МП: усиление 2 дБ. Исполнения АВД-VVD-МП различаются по параметрам: частоты, коэффициент усиления, соединители, поляризация. Общее для всех моделей АВД-VVD-МП: КСВН, не более — 2,5.
Где применяют KADAMM АВД-VVD-МП: калибровка измерительных площадок; поверка антенн; испытания на ЭМС. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АВД-VVD-МП.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 2,5 |
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Поляризация |
|---|---|---|---|---|
| KADAMM АВД-1200/9000-0-SMA(р)-М | 1,2-9 | ≥0 | SMA (розетка) | одна поляризация |
| KADAMM АВД-400/2000-SMA(р)-М | 0,4-2 | ≥-3 | SMA (розетка) | две поляризации |
| KADAMM АВД-500/2000-2-N(р)-М | 0,5-2 | ≥2 | N (розетка) | одна поляризация |
Вопросы по серии
Общий диапазон серии АВД-VVD-МП — 400 МГц – 9 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АВД-VVD-МП — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АВД-1200/9000-0-SMA(р)-М», и количество.
К серии АВД-VVD-МП прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
