Всенаправленная антенна 800–960 / 1710–2690 МГц: круговая диаграмма, усиление 6 дБи, поляризация вертикальная, разъём 1 × N, розетка (IEC 61169-16).
Описание
КАДАММ K81802756T излучает одинаково во все стороны по азимуту, поэтому её ставят там, где нужно закрыть круг вокруг точки установки: на небольших площадках, в промышленных и подземных объектах, на временных узлах связи.
Полосы 800–960 / 1710–2690 МГц, усиление 6 дБи, высота 200 мм, ширина луча по углу места 38°.
Какие диапазоны 3GPP перекрывает антенна, показано в таблице под характеристиками.
Диаграммы направленности

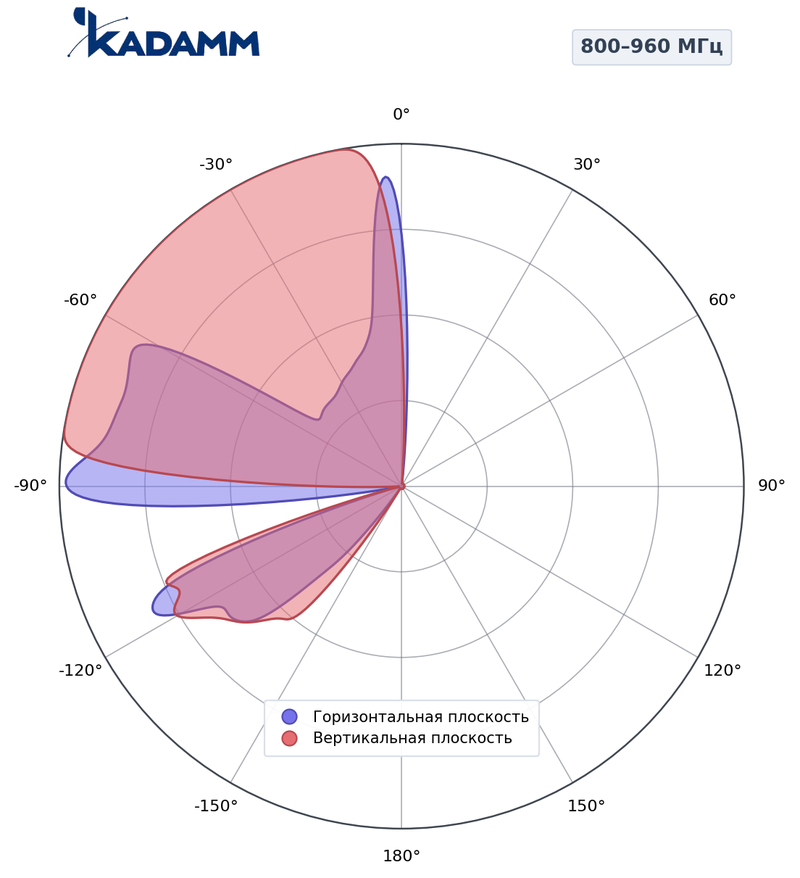

Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | 800–960 МГц | 1710–2690 МГц |
|---|---|---|
| Диапазон частот | 800–960 / 1710–2690 МГц | |
| Коэффициент усиления, дБи | 5 ± 1,5 | 6 ± 1,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 38° | |
| Поляризация | вертикальная | |
| КСВН | менее 2,0 | |
| Входное сопротивление (импеданс) | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 25 Вт | |
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × N, розетка (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 200 × 100 × 90 мм |
| Рабочая температура | −40…+60 °C |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
Похожие антенны KADAMM
| Параметр | КАДАММ K81802756T | КАДАММ K81809018P | КАДАММ K81192718P | КАДАММ K840046F22 | КАДАММ K840046F23 |
|---|---|---|---|---|---|
| Полоса | 800–960 / 1710–2690 МГц | 824–960 МГц | 1920–2170 МГц | 2×698–960 МГц, 2×1710–2690 МГц | 2×698–960 МГц, 2×1710–2690 МГц |
| Луч по горизонтали | 360° | — | — | 65°/65° | 65°/65° |
| Усиление | 6 дБи | 18 дБи | 18,5 дБи | 10,5/12,5 дБи | 10,8/12,5 дБи |
| Наклон | — | — | — | фикс. 0°/0° | фикс. 0°/0° |
| Страница | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Многолучевые антенны и антенны малых сот».
Вопросы и ответы
Когда абоненты находятся со всех сторон от точки установки и нет смысла делить зону на сектора.
Мощность распределяется по кругу, поэтому усиление и дальность ниже, чем у направленной панели.
800–960 / 1710–2690 МГц.
Одним кабелем к разъёму 1 × N, розетка (IEC 61169-16).
