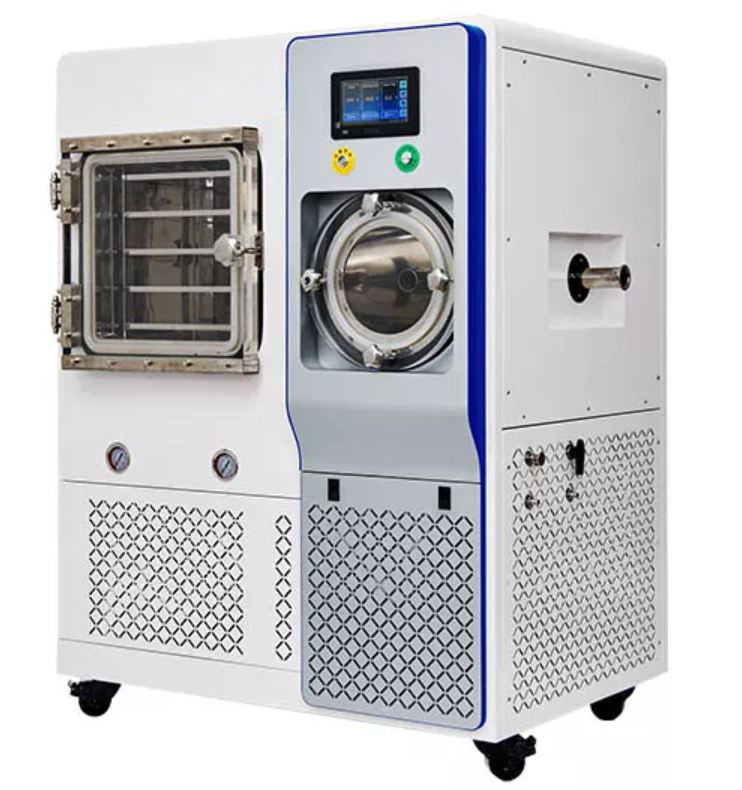

KADAMM ЛС-П20Б…П200Б — пилотные лиофильные сушилки, полки 0.2–2 м², ловушка до −80 °C

Пилотные лиофилизаторы, рассчитанные на валидацию в средах cGMP/GMP: четыре размера на 0.2–2 м² с подогревом полок электричеством или маслом, варианты с укупоркой и предельным вакуумом 1 Па. Контроллер строит кривые, проводит тест роста давления для определения конца сушки (PAT) и ведёт полный журнал аудита.

Ловушка −70 / −80 °C0.2–2 м² · 9 моделейcGMP: журнал аудита, PATПредельный вакуум 1 Па

Запросить цену

0.2–2 м²

Площадь полок

−70/−80 °C

Температура ловушки

1 Па

Предельный вакуум

−55…+60 °C

Температура полки

до 40 кг

Влагозахват

cGMP

Соответствие

Артикулы в серии

KADAMM ЛС-П20БЭ

0.2 м² · электрообогрев

KADAMM ЛС-П20Б

0.2 м² · масляный обогрев

KADAMM ЛС-П20БУ

0.2 м² · масло + укупорка

KADAMM ЛС-П50Б

0.5 м² · масляный обогрев

KADAMM ЛС-П50БУ

0.5 м² · масло + укупорка

KADAMM ЛС-П100Б

1 м² · масляный обогрев

KADAMM ЛС-П100БУ

1 м² · масло + укупорка

KADAMM ЛС-П200Б

2 м² · масляный обогрев

KADAMM ЛС-П200БУ

2 м² · укупорка (автогидравлика)

Что это за серия

KADAMM ЛС-П20Б…П200Б — пилотные вакуумные сублимационные сушилки, спроектированные для валидации на регулируемых производствах (cGMP/GMP). Журнал аудита фиксирует время каждого действия, отчёты содержат кривые процесса, многоуровневые блокировки не дают оператору ошибиться, а после отключения электричества цикл восстанавливается.

Полки греются электричеством в младшей модели ЛС-П20БЭ или маслом с высокой равномерностью в остальных; ловушка на −70 °C у размера 20 и на −80 °C у старших. Контроллер сравнивает кривую сушки с эталонной, умеет предварительно охлаждать камеру, делать вторичную заморозку и тест роста давления (PAT) для определения конца сушки; вакуум регулируется вручную или автоматически.

Девять моделей: размеры 20 / 50 / 100 / 200 в вариантах «стандарт» и «укупорка» (у размера 200 — автоматическая гидравлическая).

Модели с укупоркой закрывают флаконы пробками прямо в камере под вакуумом или в инертном газе. Для размера 20 есть электрический вариант ЛС-П20БЭ — пилотный класс с питанием от 220 В.

Как устроена печь

Готовность к cGMPЖурнал аудита с отметками времени, отчёты с кривыми, уровни доступа — для валидируемых производств.

Ловушка −70/−80 °CГлубоко охлаждённый конденсатор для растворов с низкой эвтектикой.

Электричество или маслоЛС-П20БЭ греет полки электричеством (220 В), остальные — масляным контуром с ровной температурой.

Конец сушки по PATТест роста давления показывает окончание сублимации, камеру открывать не нужно.

Предельный вакуум 1 ПаГлубокая досушка; вакуум регулируется вручную или автоматически.

Защита процессаБлокировки, аварийные сценарии, восстановление после сбоя питания, правка рецепта во время цикла.

Технические характеристики

Параметр	KADAMM ЛС-П20БЭ	KADAMM ЛС-П20Б	KADAMM ЛС-П20БУ	KADAMM ЛС-П50Б	KADAMM ЛС-П50БУ
Исполнение	электрообогрев	масляный обогрев	масло + укупорка	масляный обогрев	масло + укупорка
Площадь полок	0.2 м²	0.2 м²	0.2 м²	0.5 м²	0.5 м²
Лотки	400 × 270 мм, 2	400 × 270 мм, 2+1	300 × 345 мм, 2+1	400 × 320 мм, 4+1	480 × 360 мм, 3+1
Температура ловушки	−70 °C	−70 °C	−70 °C	−80 °C	−80 °C
Влагозахват	4 кг/цикл	4 кг/цикл	4 кг/цикл	8 кг/цикл	8 кг/цикл
Флаконы Ø22 мм, шт	430	430	430	1020	1020
Мощность / питание	2 кВт · 220 В	2.5 кВт · 220 В	3 кВт · 220 В	5 кВт · 380 В	5 кВт · 380 В
Масса	200 кг	260 кг	260 кг	450 кг	570 кг
Габариты (Ш×Г×В)	594 × 718 × 1400 мм	800 × 800 × 1480 мм	800 × 800 × 1480 мм	1200 × 880 × 1510 мм	1320 × 880 × 1515 мм

Параметр	KADAMM ЛС-П100Б	KADAMM ЛС-П100БУ	KADAMM ЛС-П200Б	KADAMM ЛС-П200БУ
Исполнение	масляный обогрев	масло + укупорка	масляный обогрев	укупорка (автогидравлика)
Площадь полок	1 м²	1 м²	2 м²	2 м²
Лотки	480 × 360 мм, 6+1	480 × 550 мм, 4+1	500 × 700 мм, 6+1	500 × 700 мм, 6+1
Температура ловушки	−80 °C	−80 °C	−80 °C	−80 °C
Влагозахват	15 кг/цикл	15 кг/цикл	40 кг/24 ч	40 кг/24 ч
Флаконы Ø22 мм, шт	2040	2040	4100	4100
Мощность / питание	6.8 кВт · 380 В	6.8 кВт · 380 В	15 кВт · 380 В	16 кВт · 380 В
Масса	560 кг	650 кг	≈2500 кг	≈2500 кг
Габариты (Ш×Г×В)	1320 × 880 × 1580 мм	1400 × 880 × 1725 мм	1260 × 3710 × 2076 мм	1260 × 3710 × 2476 мм

Параметры, общие для всей серии

Параметр	Все модели серии
Температура полки	−55…+60 °C (у ЛС-П200Б/БУ −50…+70 °C); равномерность ±1 °C
Предельный вакуум	1 Па (у ЛС-П200Б/БУ ≤ 5 Па)
Управление	сенсорная панель; кривые с эталонным профилем; тест роста давления PAT; журнал аудита
Разморозка	электрическая
Хладагент	без ХФУ (CFC-free)
Сертификация	декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС)

Буква «Э» означает электроподогрев полок, «У» — укупорку. Число флаконов рассчитано ориентировочно и уточняется под ваши флаконы при подборе.

Сферы применения

Фармацевтика и биотехнологииПилотные циклы под валидацию, флаконы с укупоркой.

Растворы с низкой эвтектикойЛовушка до −80 °C.

Отработка технологииКривые с эталоном, PAT, пошаговое ведение цикла.

Небольшие серииДо 2 м² и 40 кг льда у размера 200.

Химия и реактивыМягкая сушка веществ, которые боятся нагрева.

Первая пилотная установкаЛС-П20БЭ с электроподогревом и питанием 220 В.

Чем сильна серия

✓

9 моделей: 4 размера × электричество, масло, укупорка

✓

cGMP: журнал аудита, отчёты, уровни доступа

✓

Ловушка −70/−80 °C, вакуум до 1 Па

✓

Определение конца сушки по PAT

✓

Автогидравлическая укупорка у ЛС-П200БУ

✓

От 220 В (типоразмер 20) до 380 В

✓

Декларация соответствия ТР ТС (ЕАЭС)

Линейка лиофильных сушилок KADAMM

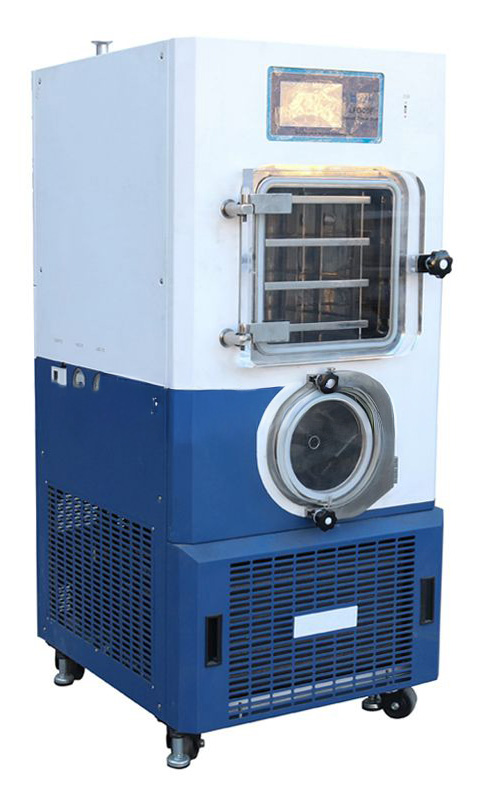

Параметр	KADAMM ЛС-ПБ	KADAMM ЛС-П…	KADAMM ЛС-ПМ
Фото
Тип	Пилотные, ловушка −70/−80 °C	Пилотные, ловушка −75 °C	Пилотные малые
Площадь полок	0.2–2 м²	0.3–2.25 м²	0.12–1 м²
Исполнения	электричество / масло / укупорка · cGMP	масляный обогрев полок	обогрев полок · флаконы
Габариты и масса	2–16 кВт	3–13.5 кВт	1.3–6 кВт
Карточка серии	← Вы здесь	Открыть	Открыть

Все серии и модели собраны в разделе Лиофильные сушилки.

ЛС-ПБ — пилотные установки с управлением под cGMP. Рядом в линейке пилотные ЛС-П (−75 °C) и небольшие ЛС-ПМ, а настольные пилотные сушилки с ловушкой −88 °C — ЛС-НП. Подскажем, что подойдёт под задачу.

Конфигуратор заказа

Отметьте модели, количество и опцию ловушки — спецификация для заявки соберётся автоматически.

Шаг 1 — Позиции

4 типоразмера · электро / масло / укупорка

Шаг 2 — Спецификация

Итоговый список позиций; печать или сохранение в PDF

Шаг 3 — Заявка

Готовый список на info@kadamm.com

Что входит в поставку

Комплект поставки

✓ Лиофильная сушилка выбранной модели
✓ Вакуумный насос
✓ Лотки и полки; в исполнениях М — манифольд с колбами, в исполнениях У — механизм укупорки
✓ Сетевой кабель
✓ Паспорт с руководством по эксплуатации и гарантийный талон

Гарантия и документы

✓ Сервис в гарантийный период и после него
✓ Сроки и условия гарантии сообщит менеджер

Вопросы и ответы

Как устроена лиофильная (сублимационная) сушка?+

Продукт сначала замораживают, затем сушат под вакуумом: лёд переходит в пар, минуя жидкое состояние, — это и есть сублимация. Процесс называют лиофилизацией, а установку — лиофилизатором или сублимационной сушилкой. После сушки продукт сохраняет структуру, вкус и биологическую активность, хорошо хранится и восстанавливается водой.

Чем электрический вариант отличается от масляного?+

В ЛС-П20БЭ полки греются электричеством: так проще, и хватает питания 220 В. Масляный контур остальных моделей даёт более ровную температуру и по полке, и между полками, поэтому его выбирают для валидируемых процессов.

Что такое тест роста давления PAT?+

Это автоматическая проверка: клапан между камерой и конденсатором ненадолго закрывается, и по тому, как быстро растёт давление, система понимает, осталась ли в продукте свободная влага. Так конец сублимации определяют объективно и без вскрытия камеры.

В каких моделях есть укупорка?+

В ЛС-П20БУ, П50БУ и П100БУ с масляным подогревом и в П200БУ с автоматической гидравлической укупоркой. Пробки закрываются в камере под вакуумом или в инертном газе.

Какое питание нужно?+

Размер 20 работает от 220 В (2–3 кВт), размеры 50/100/200 — от 380 В (5–16 кВт).

Как оформить заказ и получить цену?+

Воспользуйтесь кнопкой «Запросить цену» или соберите комплект в конфигураторе. Мы пришлём коммерческое предложение, где указаны стоимость, срок поставки и порядок оплаты. Доставляем в любой регион России.

Какими документами подтверждается соответствие?+

На оборудование серии оформлены документы о соответствии требованиям безопасности.

Для продажи в России и странах ЕАЭС на печи оформляется декларация по ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
