Настольные лабораторные лиофилизаторы в четырёх исполнениях: камера с полками, с укупоркой пробок in-situ, с манифольдом для колб и с укупоркой и манифольдом. Полки 0.08–0.12 м², ловушка −60 °C (по заказу −80 °C), вакуум ≤ 5 Па, 3–4 кг льда за 24 ч, сенсорный экран 7″.
Полки · манифольд · укупорка in-situ0.08–0.12 м² · 4 исполненияЛовушка −60 °C · по заказу −80 °CВакуум ≤ 5 Па · 3–4 кг/24 ч

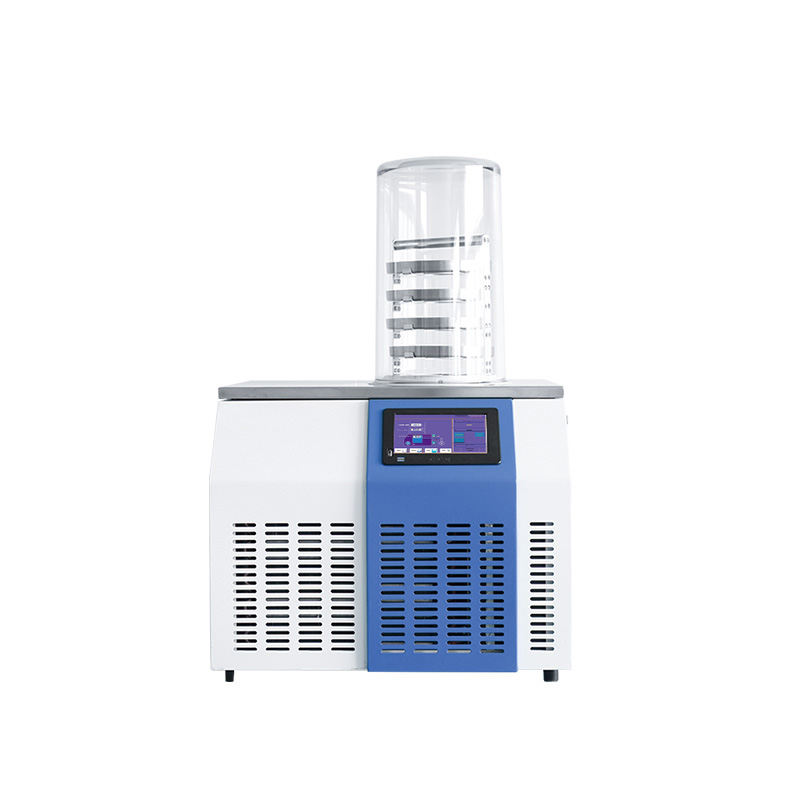

KADAMM ЛС-Н10В — настольные лиофилизаторы для лабораторий: сублимационные вакуумные сушилки, которые используют в медицине, фармацевтике, биологии, химии и пищевых исследованиях. Высушенные пробы хранятся долго и с водой восстанавливаются, сохраняя биохимические свойства.
Установка единым блоком: ловушка из нержавеющей стали с широким окном загрузки, предварительным охлаждением и электроразморозкой, сенсорный экран 7″ с выбором единиц вакуума (Па или мбар). Насос запускается только при охлаждённой ловушке. Ловушка до −60 °C (по заказу −80 °C), вакуум ≤ 5 Па, 3–4 кг льда за 24 ч.
В серии четыре модели. ЛС-Н10В — камера с лотками Ø200 мм: в стандарте 4 лотка (1.2 л, 0.12 м²), по заказу 6 лотков (0.18 м², 1.8 л). ЛС-Н10ВУ — камера с укупоркой пробок in-situ, флаконы закрываются под вакуумом сразу после сушки; 3 лотка Ø180 мм, 0.8 л (0.08 м²). ЛС-Н10ВМ — полки плюс манифольд с колбами. ЛС-Н10ВУМ совмещает укупорку и манифольд.
В ЛС-Н10ВУ и ЛС-Н10ВУМ пробки флаконов закрывает прижимной шток прямо в камере под вакуумом, без контакта препарата с воздухом. Полки у них 0.08 м², так как место занимает механизм. Модели с манифольдом (ЛС-Н10ВМ, ЛС-Н10ВУМ) дополнительно сушат пробы в колбах.
Как устроена печь
Сублимационная сушкаВлага уходит вымораживанием под вакуумом: лёд испаряется, не становясь водой, и образец сохраняет структуру и активность.
Ловушка до −80 °CВ стандарте ≤ −60 °C, по заказу ≤ −80 °C без нагрузки — опцию указывают при заказе.
Холодная ловушка (конденсатор)Нержавеющая сталь, широкое окно загрузки, предварительное охлаждение, электроразморозка.
Сенсорный экран 7″Процесс виден наглядно, вакуум отображается в Па или мбар.
Защита насосаНасос запускается только при охлаждённой ловушке и не откачивает влажный воздух.
Корпус 640 × 610 × 550 ммЕдиный настольный блок; обычный цикл 24–36 ч; хладагенты R600a+R23 (−60 °C) или R404a+R23 (−80 °C); порт USB.
Укупорка in-situ (исполнения У)Прижимной шток закрывает пробки флаконов в камере под вакуумом — препарат не соприкасается с воздухом.
Манифольд на 8 портов (исполнения М)Коллектор с колбами на 8 портов для сушки проб в колбах вместе с полками.
Технические характеристики
Параметр
KADAMM ЛС-Н10В
KADAMM ЛС-Н10ВУ
KADAMM ЛС-Н10ВМ
KADAMM ЛС-Н10ВУМ
Исполнение
стандартная камера
укупорка пробок in-situ
полки + манифольд
укупорка + манифольд
Площадь полок
0.12 м²
0.08 м²
0.12 м²
0.08 м²
Полки / лотки
Ø200 мм, 4 (опция 6) лотков
Ø180 мм, 3 лотка
Ø200 мм, 4 (опция 6) лотков
Ø180 мм, 3 лотка
Объём загрузки
1.2 л (опция 1.8 л)
0.8 л
1.2 л (опция 1.8 л)
0.8 л
Укупорка пробок in-situ
—
прижимной шток
—
прижимной шток
Манифольд
—
—
коллектор на 8 портов
коллектор на 8 портов
Флаконы Ø22 / Ø16 / Ø12 мм
196 / 396 / 656 шт
147 / 297 / 492 шт
196 / 396 / 656 шт
147 / 297 / 492 шт
Расстояние между полками
50 мм (варианты без укупорки)
Температура ловушки (конденсатора)
≤ −60 °C (по заказу ≤ −80 °C) без нагрузки
Влагоёмкость (по льду)
3–4 кг/24 ч
Предельный вакуум
≤ 5 Па (без нагрузки)
Ёмкость ловушки
6 л (Ø219 × 140 мм)
Управление
сенсорный экран 7″; вакуум в Па или мбар
Холодная ловушка
нержавеющая сталь, широкое окно загрузки, предварительное охлаждение; электроразморозка
Защита
насос запускается только при охлаждённой ловушке
Потребляемая мощность
1.3 кВт
Питание
220 В, 50/60 Гц (на 110 В — по заказу)
Масса
80–98 кг брутто основного блока (зависит от ловушки)
Габариты (Ш×Г×В)
640 × 610 × 550 мм
Сертификация
декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС)
Комплект поставки
вакуумный насос 2 л/с, лотки, стойка, крышка, акриловая камера; в вариантах М — колбы 100/200/250/500 мл по 2 шт. и переключатель на 8 клапанов
Буква «У» в артикуле означает укупорку in-situ, «М» — манифольд. У вариантов с укупоркой полки 0.08 м² из-за прижимной рамы. Температура ловушки и вакуум даны без нагрузки. По заказу ставят 6 лотков: 0.18 м², 1.8 л. С 6 лотками в камеру помещается 294 / 594 / 984 флакона.
Сферы применения
Биоматериалы и культурыСушка и долгое хранение биоматериалов, реактивов и культур.
Фармацевтика и медицинаПодготовка и хранение препаратов и проб без потери биохимических свойств.
Флаконы с укупоркойЛС-Н10ВУ/УМ: препараты сохнут во флаконах и закрываются пробками под вакуумом.
Химия и пищевые исследованияОбезвоживание проб без нагрева с сохранением их структуры.
Восстановление образцовВысушенная проба возвращается к исходному состоянию при добавлении воды.
Сушка в колбахЛС-Н10ВМ/УМ: небольшие партии разных препаратов параллельно на манифольде.
Чем сильна серия
✓
4 исполнения: камера с полками, укупорка, манифольд, укупорка с манифольдом
✓
Ловушка −60 °C, по заказу до −80 °C
✓
Вакуум ≤ 5 Па без нагрузки
✓
Влагоёмкость 3–4 кг/24 ч льда
✓
Сенсорный экран 7″, вакуум в Па или мбар
✓
Настольный формат 640 × 610 × 550 мм
✓
Ловушка из нержавеющей стали с предварительным охлаждением и электроразморозкой
ЛС-Н10В — настольные сушилки платформы В для повседневной лиофилизации. Рядом в линейке настольные ЛС-Н10 и ЛС-Н10Б, а напольные сушилки той же платформы — ЛС-Ф12В и ЛС-Ф18В. Поможем подобрать под задачу.
Опции при заказе
Опции устанавливают на производстве, поэтому их указывают сразу при заказе — в конфигураторе или в письме менеджеру.
Заводская опция
Ловушка до −80 °C
Заменяет стандартную ловушку на −60 °C (без нагрузки); код исполнения подтвердит менеджер
Конфигуратор заказа
Отметьте модели, количество и опцию ловушки — спецификация для заявки соберётся автоматически.
Шаг 1 — Позиции
4 модели · стандарт, укупорка, манифольд · опция ловушки −80 °C
Шаг 2 — Спецификация
Итоговый список позиций; печать или сохранение в PDF
Шаг 3 — Заявка
Готовый список на info@kadamm.com
Что входит в поставку
Комплект поставки
✓ Лиофильная сушилка выбранной модели
✓ Вакуумный насос
✓ Лотки и полки; в исполнениях М — манифольд с колбами, в исполнениях У — механизм укупорки
✓ Сетевой кабель
✓ Паспорт с руководством по эксплуатации и гарантийный талон
Гарантия и документы
✓ Сервис в гарантийный период и после него
✓ Сроки и условия гарантии сообщит менеджер
Вопросы и ответы
Как устроена лиофильная (сублимационная) сушка?+
Образец замораживают и сушат под вакуумом: лёд испаряется, не переходя в воду, — это сублимация. Процесс называют лиофилизацией, а прибор — лиофилизатором или сублимационной сушилкой. Высушенный продукт сохраняет структуру и биохимические свойства, хорошо хранится и восстанавливается водой.
Какая разница между четырьмя моделями?+
Разница в камере. ЛС-Н10В — камера с лотками Ø200 мм: 4 лотка (1.2 л, 0.12 м²), по заказу 6 (0.18 м², 1.8 л). ЛС-Н10ВУ — камера с укупоркой in-situ. ЛС-Н10ВМ — полки плюс манифольд для колб. ЛС-Н10ВУМ — укупорка и манифольд вместе.
У вариантов с укупоркой полки 0.08 м² (3 лотка Ø180 мм): часть камеры занимает прижимной механизм. Остальные параметры у четырёх моделей совпадают.
Что значит укупорка пробок in-situ?+
In situ означает «на месте»: пробки закрываются в камере, флаконы не вынимают. Прижимной шток опускает пробки под вакуумом сразу после сушки, и препарат не контактирует с воздухом. Укупорка есть в ЛС-Н10ВУ и ЛС-Н10ВУМ.
Что даёт манифольд?+
Манифольд с колбами сушит пробы в колбах одновременно с полками — удобно для небольших партий разных препаратов. Он есть в ЛС-Н10ВМ и ЛС-Н10ВУМ.
Для чего холодная ловушка и насколько она холодная?+
Холодная ловушка, или конденсатор, — охлаждаемая ёмкость, на которой намерзает пар из образца. Она не пускает влагу в вакуумный насос.
В стандарте ловушка охлаждается до −60 °C, по заказу — до −80 °C; значения без нагрузки.
Сколько льда набирает ловушка?+
3–4 кг льда за 24 ч; предельный вакуум ≤ 5 Па без нагрузки.
Надо ли покупать вакуумный насос отдельно?+
Нет, насос входит в поставку. Он включается только после охлаждения ловушки, поэтому не работает с тёплой ловушкой и влажным воздухом.
Какое нужно питание и сколько места?+
220 В, 50/60 Гц (на 110 В — по заказу), мощность 1.3 кВт. Настольная установка 640 × 610 × 550 мм.
Как оформить заказ и получить цену?+
Нажмите «Запросить цену» или соберите комплект в конфигураторе, и мы пришлём коммерческое предложение со стоимостью, сроком поставки и условиями оплаты. Цена зависит от исполнения и опций; доставляем по всей России.
Какими документами подтверждается соответствие?+
На оборудование серии оформлены документы о соответствии требованиям безопасности.
Для продажи в России и странах ЕАЭС на печи оформляется декларация по ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Паспорт, инструкция по эксплуатации, документы о соответствии
Сервис
Поддержка и ЗИП
Под заказ: комплектующие, вакуумные насосы, ЗИП
* Фотографии на сайте могут не совпадать с поставляемым изделием: вид зависит от конфигурации, типоразмера и комплектации. Площадь полок, температура ловушки, вакуум и насос определяются исполнением — точные значения приведены в таблице «Технические характеристики».
** Производитель вправе менять характеристики и комплектацию без отдельного уведомления. Перед заказом сверьте данные с менеджером.
