Настольные лабораторные лиофилизаторы — вакуумные сублимационные сушилки в пяти исполнениях: камера с полками, камера с укупоркой пробок in-situ, манифольд для сушки в колбах, укупорка вместе с манифольдом и ампульный вариант с манифольдом на 24 клапана для ампул и флаконов. Площадь полок 0.08–0.12 м², ловушка −56 °C (по заказу до −80 °C), вакуум ≤ 5 Па, за сутки ловушка набирает 3–4 кг льда, управление с сенсорного экрана 7″.
Полки · манифольд · укупорка in-situ0.08–0.12 м² · 5 исполненийЛовушка −56 °C · по заказу −80 °CВакуум ≤ 5 Па · 3–4 кг/24 ч
KADAMM ЛС-Н10 — настольные лиофилизаторы, то есть сублимационные вакуумные сушилки для лаборатории. Их используют в медицине, фармацевтике, биологии, химии и пищевых исследованиях: высушенные образцы долго хранятся, а при добавлении воды возвращаются к исходному виду, не теряя биохимических свойств.
Установка выполнена единым блоком. Холодная ловушка (конденсатор, на котором намерзает пар из камеры) сделана из нержавеющей стали, имеет широкое загрузочное окно, режим предварительного охлаждения и электроразморозку. Управление — сенсорный экран 7″, единицы вакуума переключаются между Па и мбар. Насос включается только после охлаждения ловушки, что защищает его от влаги. Ловушка −56 °C (по заказу −80 °C), вакуум ≤ 5 Па, за сутки набирается 3–4 кг льда.

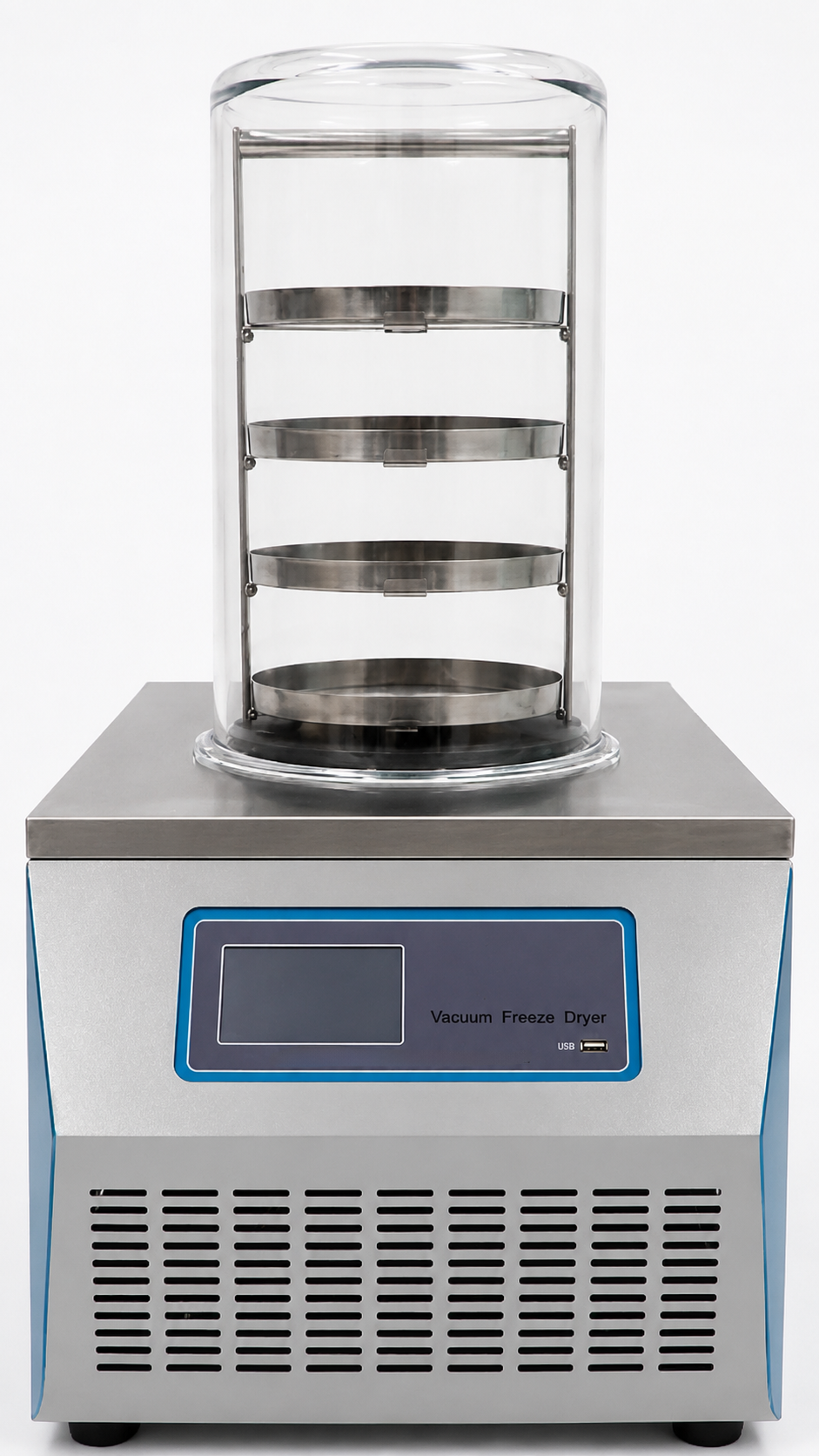

В серии пять моделей. ЛС-Н10 — обычная камера с полками Ø200 мм в 4 уровня (1.2 л, 0.12 м²). ЛС-Н10У — камера с укупоркой пробок in-situ: флаконы закрываются пробками под вакуумом сразу по окончании сушки; полки Ø180 мм в 3 уровня, 0.8 л (0.08 м²). ЛС-Н10М — полки плюс манифольд (коллектор) с колбами для сушки проб в колбах. ЛС-Н10УМ сочетает укупорку и манифольд.
ЛС-Н10А — вариант для ампул: манифольд на 24 резиновых клапана, на которых сушат препараты в ампулах и колбах; количество и тип клапанов подбирают под заказ.
В исполнениях с укупоркой (ЛС-Н10У, ЛС-Н10УМ) пробки флаконов закрывает прижимной шток прямо в камере, под вакуумом, и препарат не контактирует с воздухом. Полки у них 0.08 м², потому что часть камеры занимает прижимной механизм. Исполнения с манифольдом (ЛС-Н10М, ЛС-Н10УМ) дополнительно сушат пробы в колбах на коллекторе.
Как устроена печь
Сублимационная сушкаВлага уходит вымораживанием под вакуумом: лёд испаряется, не становясь водой, и образец сохраняет структуру и активность.
Ловушка до −80 °CВ стандарте ≤ −56 °C, по заказу ≤ −80 °C без нагрузки — опцию указывают при заказе.
Холодная ловушка (конденсатор)Нержавеющая сталь, широкое окно загрузки, предварительное охлаждение, электроразморозка.
Сенсорный экран 7″Процесс виден наглядно, вакуум отображается в Па или мбар.
Защита насосаНасос запускается только при охлаждённой ловушке и не откачивает влажный воздух.
Компактный настольный корпусЕдиный блок 615 × 450 × 370 мм массой 41 кг — занимает мало места и не требует отдельной комнаты.
Укупорка in-situ (исполнения У)Прижимной шток закрывает пробки флаконов в камере под вакуумом — препарат не соприкасается с воздухом.
Манифольд (исполнения М)Коллектор с колбами позволяет сушить пробы в колбах в дополнение к полкам.
Манифольд для ампул (исполнение А)24 резиновых клапана для ампул и колб; набор клапанов подбирают под заказ.
Технические характеристики
Параметр
KADAMM ЛС-Н10
KADAMM ЛС-Н10У
KADAMM ЛС-Н10М
KADAMM ЛС-Н10УМ
KADAMM ЛС-Н10А
Исполнение
стандартная камера
укупорка пробок in-situ
полки + манифольд
укупорка + манифольд
ампульный манифольд
Площадь полок
0.12 м²
0.08 м²
0.12 м²
0.08 м²
—
Полки / лотки
Ø200 мм, 4 уровня
Ø180 мм, 3 уровня
Ø200 мм, 4 уровня
Ø180 мм, 3 уровня
—
Объём загрузки
1.2 л
0.8 л
1.2 л
0.8 л
—
Укупорка пробок in-situ
—
прижимной шток
—
прижимной шток
—
Манифольд
—
—
коллектор с колбами
коллектор с колбами
24 клапана под ампулы и колбы
Расстояние между полками
70 мм
Температура ловушки (конденсатора)
≤ −56 °C (по заказу ≤ −80 °C) без нагрузки
Влагоёмкость (по льду)
3–4 кг/24 ч
Предельный вакуум
≤ 5 Па (без нагрузки)
Управление
сенсорный экран 7″; вакуум в Па или мбар
Холодная ловушка
нержавеющая сталь, широкое окно загрузки, предварительное охлаждение; электроразморозка
Защита
насос запускается только при охлаждённой ловушке
Потребляемая мощность
970 Вт
Питание
230 В, 50 Гц
Масса
41 кг
Габариты (Ш×Г×В)
615 × 450 × 370 мм
Сертификация
декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС)
Буква «У» в артикуле означает укупорку пробок in-situ, буква «М» — манифольд. У исполнений с укупоркой полки 0.08 м², потому что место занимает прижимная рама. Температура ловушки и предельный вакуум даны без нагрузки. ЛС-Н10А сушит препараты на 24 герметизирующих клапанах, поэтому площадь полок и загрузка для неё не указываются. Исполнение с ловушкой −80 °C имеет габариты 850 × 680 × 405 мм.
Сферы применения
Биоматериалы и культурыСушка и долгое хранение биоматериалов, реактивов и культур.
Фармацевтика и медицинаПодготовка и хранение препаратов и проб без потери биохимических свойств.
Флаконы с укупоркойЛС-Н10У/УМ: препараты сохнут во флаконах и закрываются пробками под вакуумом.
Химия и пищевые исследованияОбезвоживание проб без нагрева с сохранением их структуры.
Восстановление образцовВысушенная проба возвращается к исходному состоянию при добавлении воды.
Сушка в колбахЛС-Н10М/УМ: небольшие партии разных препаратов одновременно на манифольде.
Чем сильна серия
✓
5 исполнений: полки, укупорка, манифольд, укупорка с манифольдом, манифольд для ампул
✓
Ловушка −56 °C, по заказу до −80 °C
✓
Вакуум ≤ 5 Па без нагрузки
✓
Влагоёмкость 3–4 кг/24 ч льда
✓
Сенсорный экран 7″, вакуум в Па или мбар
✓
Настольный лиофилизатор массой 41 кг, отдельная комната не нужна
✓
Ловушка из нержавеющей стали с предварительным охлаждением и электроразморозкой
ЛС-Н10 — настольные сушилки для повседневной лиофилизации в лаборатории. Те же исполнения в напольном корпусе есть в серии ЛС-Ф12. В линейке KADAMM также есть пилотные, промышленные, фармацевтические и пищевые лиофильные сушилки с большей площадью полок — наши инженеры подберут модель под вашу задачу.
Опции при заказе
Опции устанавливают на производстве, поэтому их указывают сразу при заказе — в конфигураторе или в письме менеджеру.
Заводская опция
Ловушка до −80 °C
Заменяет стандартную ловушку на −56 °C (без нагрузки); код исполнения подтвердит менеджер
Конфигуратор заказа
Отметьте модели, количество и опцию ловушки — спецификация для заявки соберётся автоматически.
Шаг 1 — Позиции
5 моделей · стандарт, укупорка, манифольд · опция ловушки −80 °C
Шаг 2 — Спецификация
Итоговый список позиций; печать или сохранение в PDF
Шаг 3 — Заявка
Готовый список на info@kadamm.com
Что входит в поставку
Комплект поставки
✓ Лиофильная сушилка выбранной модели
✓ Вакуумный насос
✓ Лотки и полки; в исполнениях М — манифольд с колбами, в исполнениях У — механизм укупорки
✓ Сетевой кабель
✓ Паспорт с руководством по эксплуатации и гарантийный талон
Гарантия и документы
✓ Сервис в гарантийный период и после него
✓ Сроки и условия гарантии сообщит менеджер
Вопросы и ответы
Как устроена лиофильная (сублимационная) сушка?+
Образец замораживают и сушат под вакуумом: лёд испаряется, не переходя в воду, — это сублимация. Процесс называют лиофилизацией, а прибор — лиофилизатором или сублимационной сушилкой. Высушенный продукт сохраняет структуру и биохимические свойства, хорошо хранится и восстанавливается водой.
Какая разница между пятью моделями?+
Разница в камере. ЛС-Н10 — обычная камера с полками Ø200 мм в 4 уровня (1.2 л, 0.12 м²). ЛС-Н10У — камера с укупоркой пробок in-situ. ЛС-Н10М — полки плюс манифольд для сушки в колбах. ЛС-Н10УМ — и укупорка, и манифольд.
У вариантов с укупоркой полки занимают 0.08 м² (Ø180 мм, 3 уровня), потому что часть камеры отдана прижимному механизму. В остальном модели близки; чем отличается ампульный вариант ЛС-Н10А, сказано в примечании к таблице.
Что значит укупорка пробок in-situ?+
In situ по-латыни значит «на месте»: флаконы закрывают пробками прямо в сушильной камере, не доставая их. Прижимной шток опускает пробки под вакуумом сразу после сушки, и препарат не соприкасается с воздухом и его влагой. Такая укупорка есть в ЛС-Н10У и ЛС-Н10УМ.
Что даёт манифольд?+
Манифольд — коллектор с колбами — даёт сушить пробы в колбах одновременно с полками, что удобно для небольших партий разных препаратов. Он есть в ЛС-Н10М и ЛС-Н10УМ.
Для чего холодная ловушка и насколько она холодная?+
Холодная ловушка, или конденсатор, — охлаждаемая ёмкость, на которой намерзает пар из образца. Она не пускает влагу в вакуумный насос.
В стандарте она охлаждается до −56 °C, по заказу на заводе — до −80 °C; значения даны без нагрузки.
Сколько льда набирает ловушка?+
3–4 кг льда за 24 ч; предельный вакуум ≤ 5 Па без нагрузки.
Надо ли покупать вакуумный насос отдельно?+
Нет, насос входит в поставку. Он включается только после охлаждения ловушки, поэтому не работает с тёплой ловушкой и влажным воздухом.
Какое нужно питание и сколько места?+
230 В, 50 Гц, потребляемая мощность 970 Вт. Установка настольная: 615 × 450 × 370 мм, 41 кг, отдельная комната не нужна.
Как оформить заказ и получить цену?+
Нажмите «Запросить цену» или соберите комплект в конфигураторе, и мы пришлём коммерческое предложение со стоимостью, сроком поставки и условиями оплаты. Цена зависит от исполнения и опций; доставляем по всей России.
Какими документами подтверждается соответствие?+
На оборудование серии оформлены документы о соответствии требованиям безопасности.
Для продажи в России и странах ЕАЭС на печи оформляется декларация по ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Паспорт, инструкция по эксплуатации, документы о соответствии
Сервис
Поддержка и ЗИП
Под заказ: комплектующие, вакуумные насосы, ЗИП
* Фотографии на сайте могут не совпадать с поставляемым изделием: вид зависит от конфигурации, типоразмера и комплектации. Площадь полок, температура ловушки, вакуум и насос определяются исполнением — точные значения приведены в таблице «Технические характеристики».
** Производитель вправе менять характеристики и комплектацию без отдельного уведомления. Перед заказом сверьте данные с менеджером.
