Многолучевая секторная антенна: 3 узких луча в полосе 1710–2170 МГц, усиление 21 дБи, ширина каждого луча 26°.
Описание
КАДАММ K833172721 делит сектор на 3 узких луча. Каждый луч подключается к радиомодулю как отдельный сектор, поэтому одна опора обслуживает больше абонентов, а соседние лучи мешают друг другу меньше, чем несколько широких панелей.
Ширина луча 26°, усиление до 21 дБи, 6 портов, длина полотна 1460 мм.
Электрический наклон задан при производстве: 6°.
Типичные объекты — стадионы, выставочные центры, площади и участки трасс с высокой плотностью абонентов.
Какие диапазоны 3GPP перекрывает антенна, показано в таблице под характеристиками.

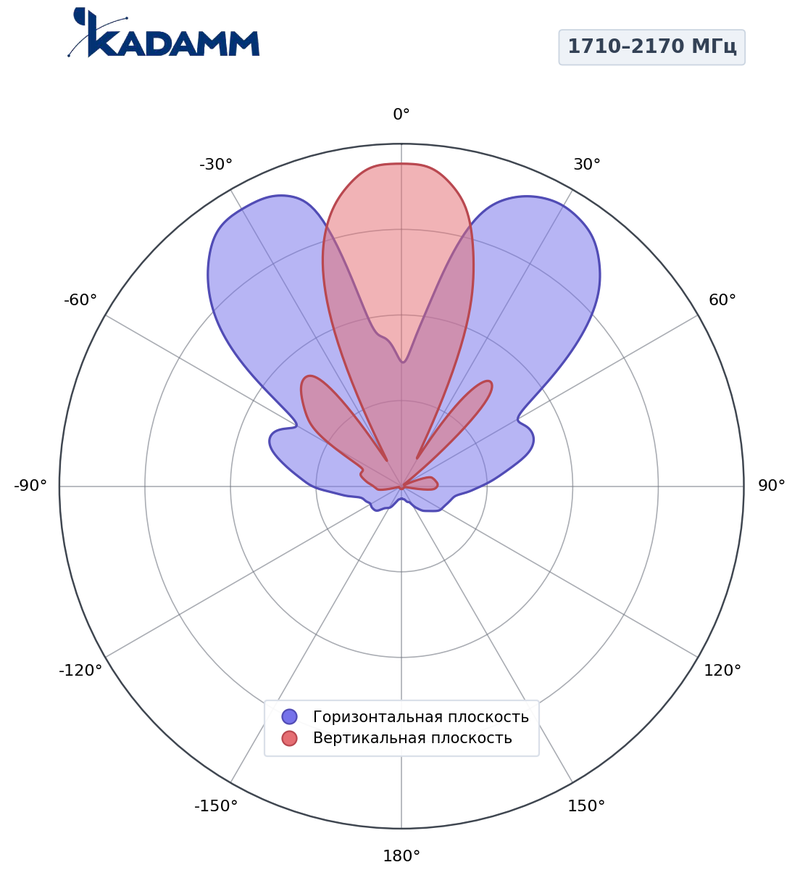

Диаграммы направленности
Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2170 МГц |
| Коэффициент усиления, дБи | 21 (луч 0°) |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 26 (лучи: −30° 0° +30°)° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥28 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥18 (по оси луча) |
| Подавление первого бокового лепестка, дБ | ≥ 16 |
| Поляризация | ± 45° |
| Электрический наклон | 6° |
| КСВН | ≤1,5 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × 7/16 DIN, розетка (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1460 × 398 × 105 мм |
| Размеры упаковки | 1785 × 475 × 181 мм |
| Масса антенны | 20 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 28,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 600 / 155 / 715 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
Похожие антенны KADAMM
| Параметр | КАДАММ K833172721 | КАДАММ K833172722 | КАДАММ K832809018 | КАДАММ K832182120 | КАДАММ K834172720 |
|---|---|---|---|---|---|
| Полоса | 1710–2170 МГц | 3×1710–2690 МГц | 2×790–960 МГц | 2×1710–2170 МГц | 4×1710–2690 МГц |
| Луч по горизонтали | 26° | 30° | 33° | 33° | 33° |
| Усиление | 21 дБи | 21,5 дБи | 17,5 дБи | 19,5 дБи | 19,4 дБи |
| Наклон | 6° | 2–10°, RET | 2–12°, RET | 2–12°, RET | 2–12°, RET |
| Страница | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Многолучевые антенны и антенны малых сот».
Вопросы и ответы
Лучи формирует одно полотно с общим радомом: они точно разведены по азимуту, меньше перекрываются и занимают одно место на опоре.
У каждого луча своя пара портов ±45°; радиомодуль видит лучи как отдельные сектора.
Там, где на небольшой площади много абонентов: стадионы, концертные площадки, вокзалы, центральные улицы.
Электрический наклон задан при производстве: 6°.
