Шкаф сухого хранения: что это, как устроен и для чего нужен

Что такое шкаф сухого хранения

Это металлический шкаф с уплотнёнными дверями, внутри которого работает осушающий модуль. Модуль забирает влагу из воздуха камеры и выводит её наружу, а электроника поддерживает заданный уровень влажности и показывает текущее значение на дисплее. Точность у шкафов KADAMM — ±3% RH по влажности и ±1 °C по температуре.

Главное отличие от любых «коробок с силикагелем» — шкаф работает сам и бессрочно. Поглотитель внутри модуля не расходуется: насытившись, он прогревается, отдаёт воду наружу и снова готов к работе. Менять, сушить и докупать нечего.

Зачем он нужен: что делает влага

Влага из воздуха проникает в материалы и остаётся в них. Сама по себе она незаметна — вред проявляется позже и обычно в самый неподходящий момент. Типичные сценарии:

• Пайка. В корпусе микросхемы влага при оплавлении вскипает и расслаивает компаунд изнутри. Снаружи дефект не виден, плата проходит контроль и отказывает у заказчика.
• Выводы и покрытия. На поверхности влага запускает окисление: серебрение темнеет, лужение теряет паяемость.
• 3D-печать. Отсыревший пластик в сопле кипит — деталь выходит с пузырями, «паутиной» и слабым сцеплением слоёв.
• Оптика и архивы. Примерно с 60% RH начинает расти плесень, линзы мутнеют, бумага коробится.
• Химия и материалы. Гигроскопичные реактивы и порошки комкуются и меняют свойства ещё до применения.

Почти всё это необратимо. Отсыревший компонент можно попробовать просушить, но это время, риск для упаковки и дополнительный нагрев. Дешевле не допускать.

Как он устроен

Подробно о физике осушения — в статье шкаф сухого хранения: принцип работы.

Что хранят в шкафу сухого хранения

Электронные компоненты и печатные платы

Основная аудитория — производство электроники. Влагочувствительные компоненты (MSD) поставляются в запаянных пакетах с влагобарьером, и после вскрытия у них начинает уходить допустимое время на воздухе. Шкаф с влажностью 1–10% RH останавливает этот отсчёт: вскрытую катушку возвращают на хранение и запускают партию частями. Туда же кладут платы между монтажом сторон, трафареты для паяльной пасты и ремонтный запас.

Филамент для 3D-печати

Быстро растущая задача: PLA, PETG, нейлон, PVA. Шкаф держит весь запас катушек при 10–20% RH, в отличие от контейнера с силикагелем, который работает, пока поглотитель не насытится. Подробно — в статье хранение филамента.

Оптика, фототехника, инструмент, архивы

Здесь нужна не предельная сухость, а влажность ниже порога плесени и коррозии — 20–60% RH. Пересушивать бумагу, кожу и дерево вредно так же, как держать их в сырости.

Лабораторные образцы и реактивы

Гигроскопичные реактивы, эталоны, образцы между измерениями. Для небольших навесок и гравиметрии по-прежнему достаточно эксикатора, но когда хранимого становится много, шкаф выгоднее — разбор в статье эксикатор или шкаф сухого хранения.

Чем отличается от других шкафов

Какую влажность выбрать

У шкафов KADAMM ШСХ четыре исполнения, и выбирают их по самой требовательной позиции, а не по средней: шкаф держит одну влажность на всю камеру.

Как выбрать между ними, разобрано в статье какую влажность выбрать.

Что такое шкаф сухого хранения ESD

ESD — защита от электростатического разряда. У обычного окрашенного шкафа корпус изолирован, и заряд, накопленный на нём и на полках, может уйти в компонент в момент, когда его берут в руки. В ESD-исполнении корпус и полки покрыты токопроводящей краской с поверхностным сопротивлением от 1 МОм до 1 ГОм, а клемма заземления соединяется с шиной зоны EPA. Для электроники это обязательное требование по IEC 61340-5-1, поэтому у KADAMM ESD-исполнение — основное, чёрного цвета, с суффиксом ESD в артикуле.

Как выбрать объём

Литраж по поисковым запросам почти не ищут — и правильно: выбирают не литры, а компоновку под то, что будете хранить.

• 115 л, настольный — входной контроль, ремонтный участок, мастерская: немного позиций, строгие требования.
• 160 л, напольный — участок пайки, малый склад: три полки на площади 450 × 450 мм.
• 240–540 л, две секции — запас участка на смену; секции открываются по отдельности, вторая держит режим.
• 728–1428 л, 3–6 секций — центральный склад цеха: одна точка учёта вместо нескольких шкафов.

Закладывайте 30–40% объёма про запас: номенклатура растёт, а шкаф, забитый до отказа, хуже держит влажность — воздуху негде циркулировать.

Как выбрать шкаф сухого хранения: семь вопросов

1. Что самое чувствительное из того, что будет храниться? Оно задаёт исполнение: компоненты MSD высоких уровней — «А», склад ЭКБ и филамент — «Б», оптика и архив — «В», окисляющиеся поверхности — «Н».
2. Есть ли среди хранимого электроника? Если да — только ESD-исполнение с заземлением.
3. Сколько позиций лежит одновременно и в какой таре? Считают по лоткам, катушкам и коробкам, а не по литрам; плюс 30–40% на рост.
4. Как часто открывают шкаф? Частый доступ — многосекционная модель, чтобы открывать одну секцию, а не весь объём.
5. Сколько человек и участков пользуется шкафом? Если несколько — секции с отдельными замками.
6. Нужно ли подтверждать условия хранения? Для аудита сразу заказывают регистратор данных и сигнальную лампу — на заводе это дешевле, чем потом.
7. Где будет стоять шкаф? Проверьте место, проёмы, лифт и доступ к розетке с заземлением.

Где поставить и как эксплуатировать

Шкаф ставят на ровный пол или прочный стол, в стороне от батарей, прямого солнца и струи приточной вентиляции: каждая из них добавляет работы осушающему модулю. Сзади оставляют зазор до стены — через заднюю сторону модуль выводит влагу. Электропитание — обычная розетка 220 В с заземлением, потребление 15–60 Вт.

• Перед загрузкой дайте шкафу поработать пустым и выйти на режим.
• Расставьте полки под свою тару до загрузки, а не после.
• Не кладите внутрь мокрое: изделия после отмывки и открытые ёмкости с жидкостью.
• Держите дверь закрытой: каждое открывание поднимает влажность до уровня помещения.
• Раз в несколько месяцев протирайте уплотнения дверей: крошка и пыль в уплотнении — самая частая причина плохого режима.

Сколько служит шкаф

Корпус и полки служат годами, а поглотитель в модуле не расходуется: он восстанавливается при каждой регенерации. На шкафы KADAMM действует гарантия 3 года. Конструкция модульная: контроллер, блок питания, осушающий модуль, полки и опоры меняются по отдельности, поэтому ремонт не требует замены шкафа.

Шкафы сухого хранения KADAMM

KADAMM · ШСХ-115

шкаф сухого хранения ESD, 115 л, настольный

Объём	115 л
Формат	настольный

Особенности

• ESD
• 2 полки
• 400 × 400 мм

Перейти к товару →

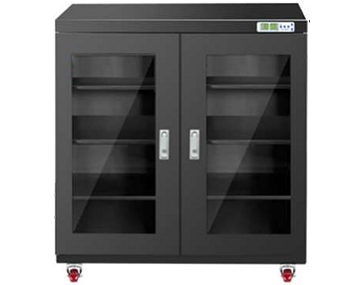

KADAMM · ШСХ-435
