Признаки, что печь пора менятьЧто записать со старой печиЧем отличается современная печьКак подобрать заменуВвод новой печи в работу
Признаки, что печь пора менять
✓Нагреватель перегорает снова и снова — витки спирали истончились, а футеровка вокруг них разрушена
✓Футеровка крошится — частицы попадают в тигли и искажают результат
✓Температура «гуляет» — показания расходятся с контрольной термопарой больше, чем допускает методика
✓Долгий разогрев — шамотная камера греется часами и тратит много энергии
✓Нет программы и защит — нельзя задать кривую нагрева, дверь не отключает нагрев
Шесть параметров старой печи, которые нужно записать до выбора замены.
Что записать со старой печи
| Параметр | Зачем |
|---|---|
| Внутренние размеры камеры | по ним подбирают объём новой печи; наружные размеры не подходят |
| Рабочая и максимальная температура процесса | новая печь должна иметь запас 50–100 °C |
| Напряжение, мощность, автомат на линии | замена не должна требовать переделки электрики без необходимости |
| Методики и ГОСТы, где указана печь | чтобы сохранить режимы и требования к тяге |
| Тип двери и место перед печью | распашная или сдвижная — важно в тесной лаборатории |
| Вытяжка | есть ли патрубок и куда он подключён |
Чем отличается современная печь
| Было | Стало |
|---|---|
| шамотная камера, долгий разогрев | камера из волокна, выход на режим за 30–60 минут |
| одна ручная уставка | PID-регулятор, программы нагрева и выдержки |
| горячий корпус | двойной корпус с обдувом |
| без блокировок | отключение нагрева при открытой двери, защита от перегрева и обрыва термопары |
| открытая спираль в пазах шамота | нагреватели в волоконной футеровке, ровное поле температур |
Как подобрать замену
Объём сравнивают по камере: новая печь должна вмещать те же тигли и лодочки с зазором 2–3 см до стенок. Температурный класс берут с запасом: печи на 1100 °C обычно заменяют печью на 1200 °C, это продлевает жизнь нагревателей. Для рутинного озоления подойдёт печь с простым PID, для обжига и спекания — с программируемым контроллером, для протоколов — с записью кривой.
Если методика требует тяги — например, при определении зольности, — выбирайте печь с вытяжным устройством или зольную печь с дымоходом и заслонкой.
Ввод новой печи в работу
- Проверить сечение кабеля, автомат и заземление под мощность новой печи.
- Провести первый прогрев по инструкции, чтобы просушить футеровку.
- Сверить температуру в рабочей зоне с поверенной контрольной термопарой и записать результат.
- Прогнать контрольный образец по действующей методике и сравнить с результатами старой печи.
- Внести новую печь в документы лаборатории: паспорт, график поверки и обслуживания.
| Температура | до 1200 °C |
| Камера | 2–36 л |
Особенности
- Замена печей на 1100 °C
- Сдвижная дверь
- Сенсорная панель по выбору
| Температура | до 1200 °C |
| Камера | 2–36 л |
Особенности

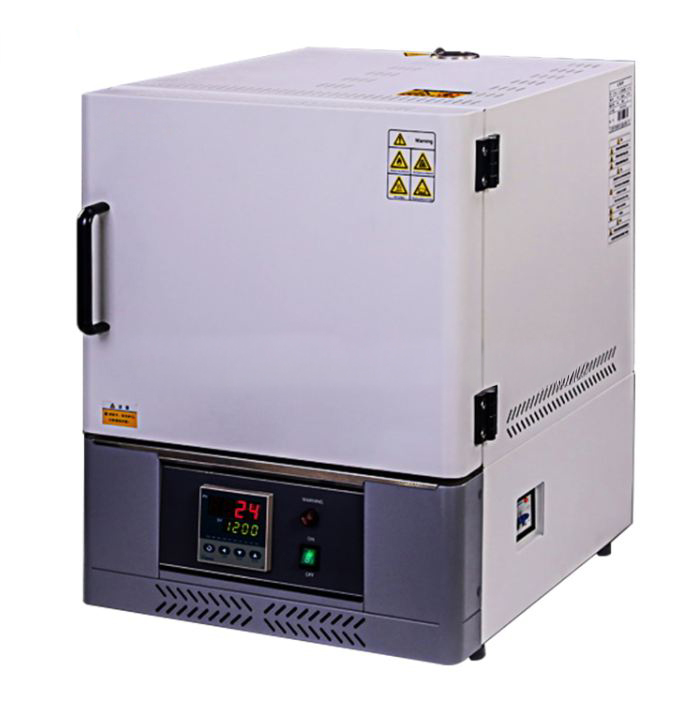

- Распашная дверь, как у старых печей
- Простой PID
- Вытяжное устройство
| Температура | до 1000 °C |
| Камера | 2–36 л |
Особенности
- Озоление и прокалка
- Три варианта контроллера
- Выход на режим ≤30 мин
| Температура | до 1300 °C |
| Нагреватели | SiC |
Особенности
- Запас для процессов на 1150–1250 °C
- Камеры 8–45 л
- Программы нагрева
