Где поставить шкаф
- В стороне от дверей, окон и основных проходов: движение воздуха у проёма сбивает поток шкафа.
- Не напротив приточных решёток и кондиционеров — их струя выдувает пары из проёма.
- Как можно ближе к вытяжной шахте или стене, через которую пойдёт воздуховод: чем короче трасса, тем лучше тяга.
- С запасом места перед шкафом для оператора и прохода за его спиной.
Проверьте проходы до места установки: напольные шкафы высотой 2,1–2,5 м и массой в несколько сотен килограммов привозят частично разобранными — корпус отдельно от подставки. Уточните размеры упаковки заранее.
Пять шагов установки и подключения шкафа с отводом в вентиляцию.
Воздуховод и вентилятор
Шкафы KADAMM с отводом подключают к воздуховоду диаметром 250 или 300 мм — патрубок в верхней части корпуса. Трассу делают короткой, с минимумом поворотов: каждый отвод и каждый метр снижают производительность. Материал воздуховода подбирают под вещества — для кислот нужен полимерный.
Вентилятор в конце трассы лучше. Когда вентилятор стоит у выброса, весь воздуховод работает под разрежением, и при негерметичном стыке воздух подсасывается внутрь, а не выходит в помещение.
Приток: куда денется воздух
Шкаф с отводом забирает из помещения сотни кубометров воздуха в час: у напольных серий KADAMM — от 570 до 950 м³/ч, у крупных исполнений больше. Столько же должно прийти обратно. Если притока нет, в помещении возникает разрежение, двери открываются с усилием, а шкаф теряет тягу — вентилятор крутится, но воздуху неоткуда взяться.
Производительность отсоса указана в паспорте шкафа — это исходные данные для проектировщика вентиляции. Часть серий имеет систему компенсации: воздухозаборник за задней панелью или обтекатель стекла, которые выравнивают поток в рабочей зоне.
Вода, слив и газ
Если в шкафу нужна раковина, подводку воды и слив готовят до установки. В кислотостойких шкафах раковина и краны из полипропилена, слив тоже должен выдерживать кислоты. Газ для горелок подводят только там, где это разрешено вашими правилами и проектом; кран газа на шкафу — отдельная опция.
Электричество
Шкафы работают от сети 220 В; мощность напольных моделей — 125–600 Вт, у шкафов со скруббером добавляется насос. Внутри рабочей зоны стоят влагозащищённые розетки с ограничением общей нагрузки — для плиток, мешалок, бань. Если в шкафу будут мощные нагреватели, сверьте их потребление с допустимой нагрузкой розеток.
Пуск и проверка
- Включите шкаф и вентиляцию, дайте потоку установиться.
- Замерьте анемометром скорость воздуха в нескольких точках проёма при стекле на рабочей высоте.
- Сравните со значением из паспорта; при необходимости отрегулируйте скорость на панели или заслонку вентиляции.
- Проверьте сигнализацию: при закрытой заслонке или низком потоке она должна сработать.
- Запишите замеры в паспорт вентиляционной системы или журнал.
Шкафы с отводом в каталоге KADAMM
| Воздуховод | Ø300 мм |
| Отсос | 570–930 м³/ч |
Особенности
- Ручное стекло
- Полипропиленовый вентилятор
- 4 артикула
| Высота корпуса | 1260 мм |
| Мощность | 125 Вт |

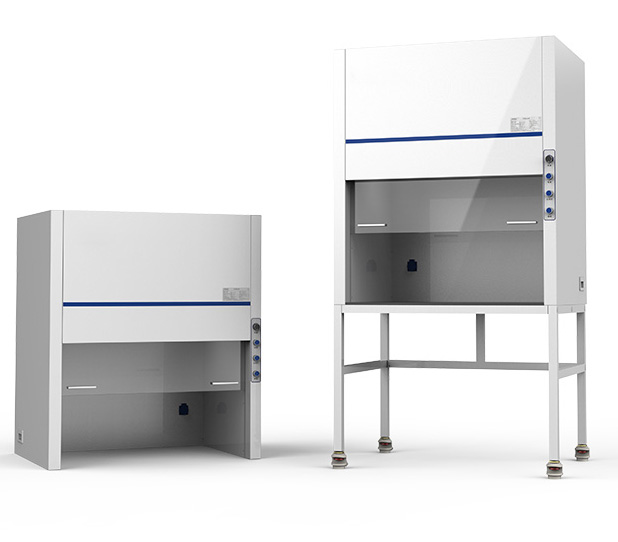

Особенности
- На стол или подставку
- Воздуховод в комплекте
- 5 моделей
| Габариты | 700×620×1150 мм |
| Воздуховод | Ø250 мм |
Особенности
- Настольный
- Вентилятор 200 Вт
- 3 модели
| Отсос | 1150–1850 м³/ч |
| Вентилятор | внешний |
Особенности
- Проходной тип
- Зона 1670 мм
- 4 артикула
