Зачем нужен поддон и что он должен уметь
Поддон для сбора проливов, или поддон вторичного удержания, принимает жидкость, если основная ёмкость дала течь, опрокинулась или её переполнили при заливке. Его задача — удержать весь объём, пока протечку не устранят и жидкость не откачают.
Объём удержания — от объёма крупнейшей ёмкости с запасом около 10 %
Как рассчитать объём удержания
Считать нужно не сумму всех бочек, а крупнейшую ёмкость на поддоне: одновременно все бочки не лопаются. К ней добавляют запас.
| Что на поддоне | Расчёт | Минимальный объём удержания |
|---|---|---|
| 1 бочка 200 л | 200 л × 1,1 | 220 л |
| 4 бочки по 200 л | крупнейшая 200 л × 1,1 | 220 л |
| Еврокуб 1000 л | 1000 л × 1,1 | 1100 л |
| Канистры по 20 л на стеллаже | 20 л × 1,1 | 22 л на полку |
На открытой площадке поддон заполняется дождём и снегом. Объём осадков добавляют к расчёту или ставят поддон под навес. Воду из поддона нельзя просто слить на грунт, если в ней могут быть следы вещества.
Сталь или полиэтилен
| Критерий | Стальной поддон | Поддон из полиэтилена (HDPE) |
|---|---|---|
| Для каких жидкостей | нефтепродукты, масла, топливо, растворители | кислоты, щёлочи, растворы солей, многие реактивы |
| При пожаре | не горит | плавится и горит |
| Коррозия | без покрытия ржавеет, кислоты разрушают покрытие | не корродирует |
| Механика | выдерживает удары, вилы погрузчика, огневые работы рядом | боится ударов острым и высоких температур |
| Уход | следить за покрытием и швами | литой корпус без швов, моется легко |
Для горючих жидкостей в помещениях чаще выбирают сталь: поддон не добавит горючей нагрузки. Для кислот и щелочей — полиэтилен. Концентрированные окисляющие кислоты проверяют по таблице химической стойкости материала: полиэтилен стоек не ко всем.
Нагрузка: считать по массе, а не по объёму
Бочка 200 л с маслом весит около 180–200 кг вместе с тарой. Та же бочка с концентрированной серной кислотой — больше 350 кг: её плотность почти вдвое выше, чем у воды. Поддон на четыре бочки кислоты должен держать не 800 кг, а около полутора тонн.
На что ещё смотреть
- Съёмная решётка — ёмкости стоят выше уровня пролива, решётку снимают для очистки.
- Слив — позволяет откачать жидкость без наклона поддона.
- Размеры под тару — бочка 200 л имеет диаметр около 58–60 см, еврокуб — основание 120 × 100 см.
- Модульность — низкие секции собирают в платформу под ряд бочек или зону розлива.
- Сигнальный цвет — жёлтый поддон виден на полу и напоминает, что здесь опасная жидкость.
Типичные ошибки
| Ошибка | К чему приводит | Как правильно |
|---|---|---|
| Стальной поддон под кислоту | покрытие разрушается, кислота уходит на пол | полиэтиленовый поддон |
| Объём равен сумме всех бочек | переплата за лишний объём и площадь | считать по крупнейшей ёмкости с запасом |
| Нагрузка по объёму, а не по массе | прогиб и поломка решётки под тяжёлыми жидкостями | учитывать плотность вещества |
| Несовместимые вещества на одном поддоне | при протечке они смешиваются в поддоне | разные поддоны для кислот, щелочей и горючих жидкостей |
| Поддон не осматривают | в нём стоит жидкость, и новый пролив уже не поместится | осматривать и опорожнять по графику |
Поддоны KADAMM

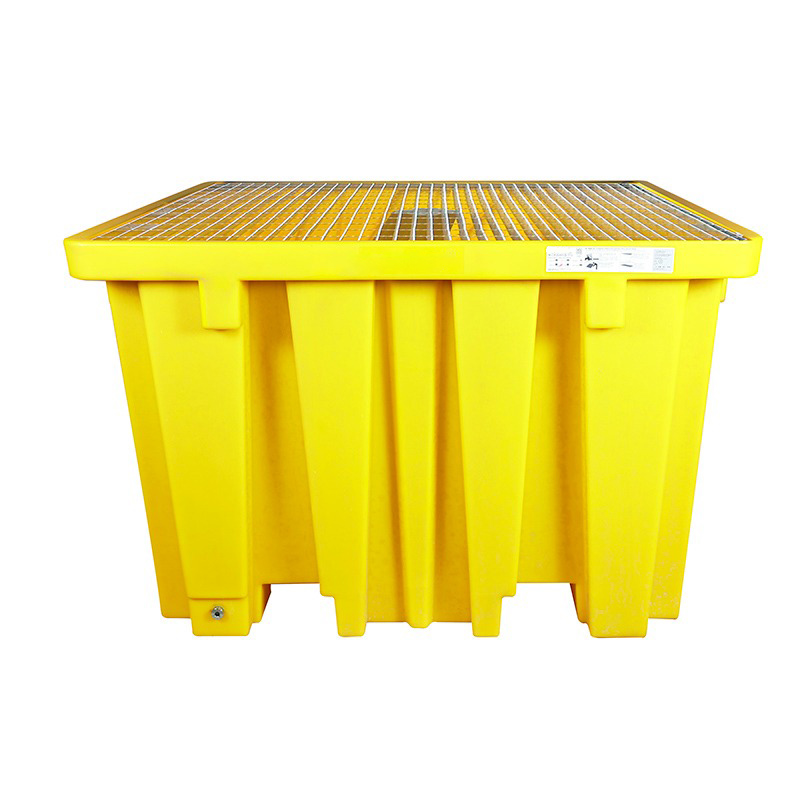

| Удержание | 1130 л |
| Нагрузка | 1600 кг |
Особенности
- Под еврокуб 1000 л
- Литой HDPE
- Съёмная решётка
| Удержание | 350 л |
| Материал | сталь |
Особенности
- Три бочки в ряд
- Съёмная решётка
- Слив ¾″

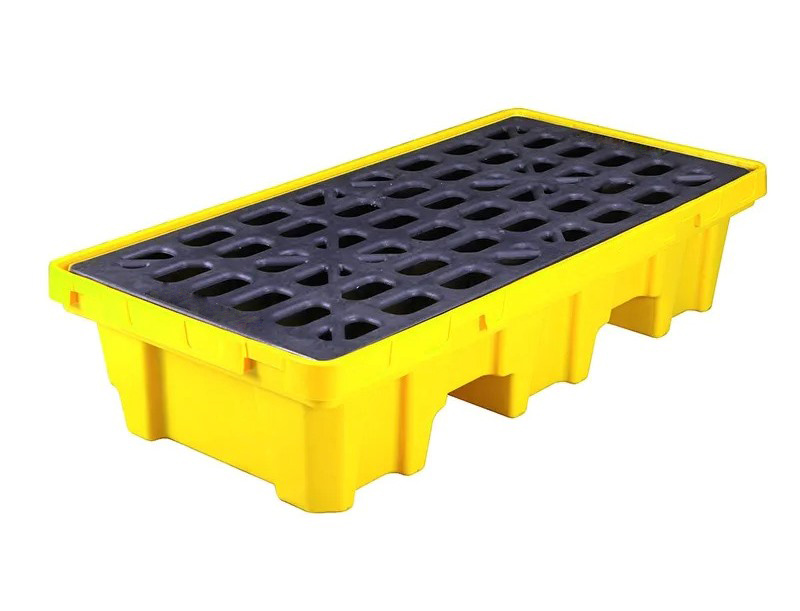

| Удержание | 80–265 л |
| Материал | HDPE |
Особенности
- Шесть типоразмеров
- Под бочки 200 л и тару
- Для химии
| Удержание | 90 л на секцию |
| Нагрузка | 1500 кг на секцию |
Особенности
- Платформа любой длины
- Секции из HDPE
- Под ряд бочек и зону розлива

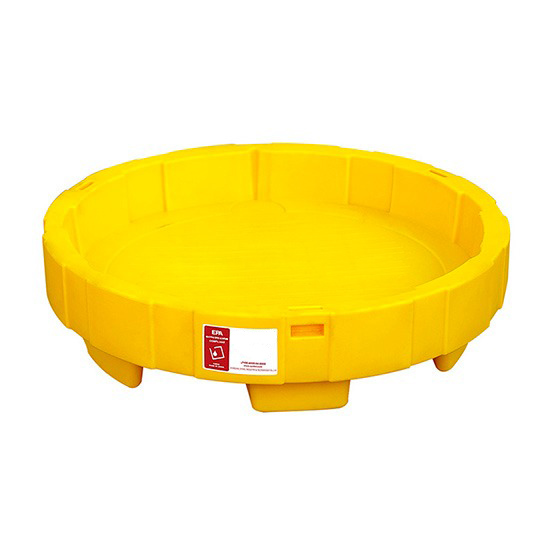

| Удержание | 36 л |
| Диаметр | 80 см |
Особенности
- Под одну бочку 200 л
- Для точки отбора и перекачки
- Литой корпус без швов

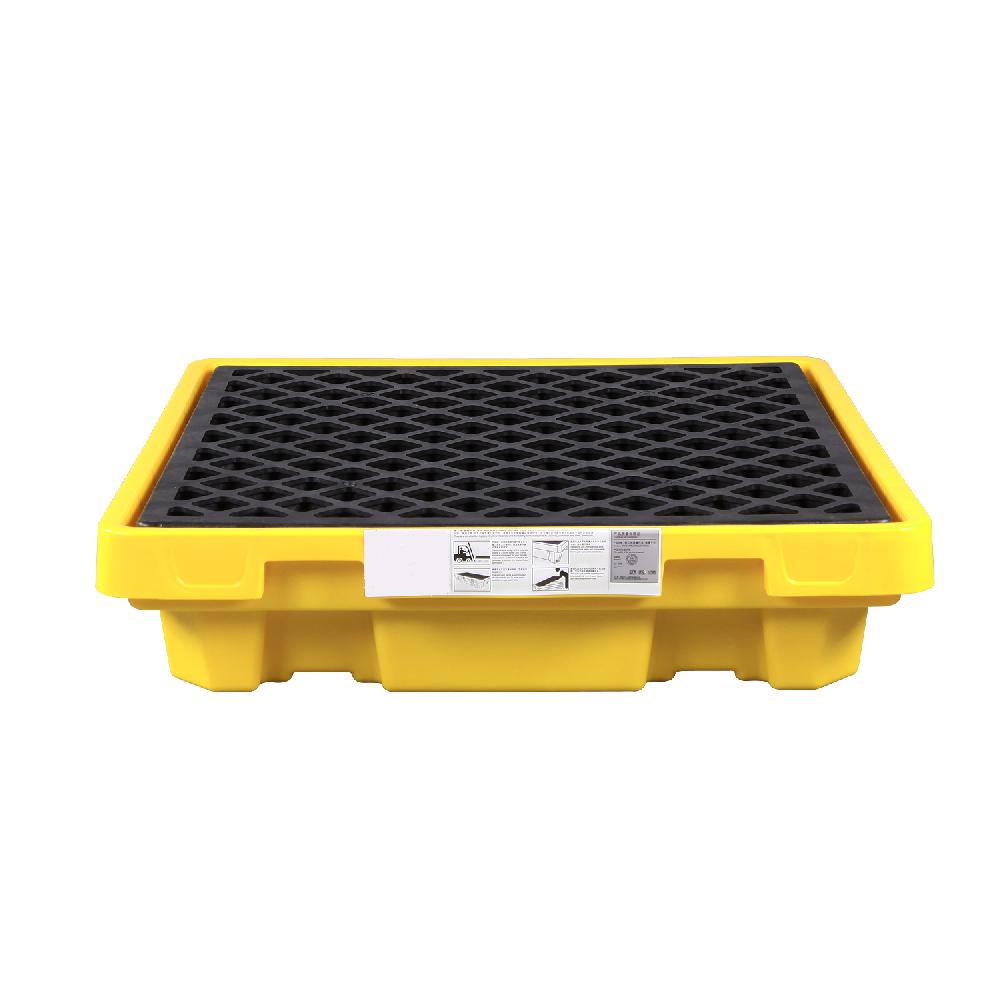

| Удержание | 42 л |
| Нагрузка | 600 кг |
Особенности
- Размер 68 × 68 см
- Под бочку или канистры
- Решётка снимается
