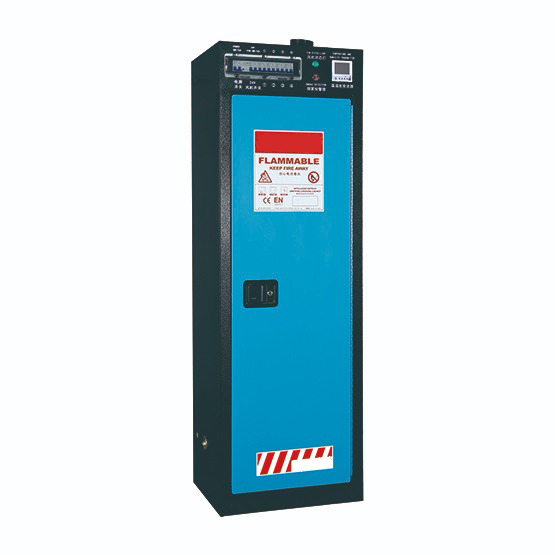

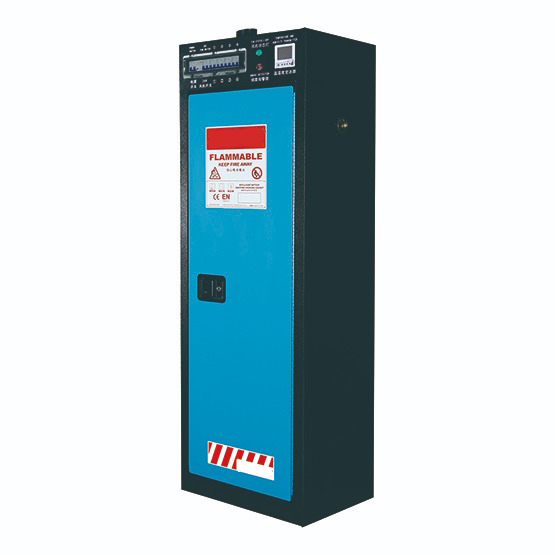

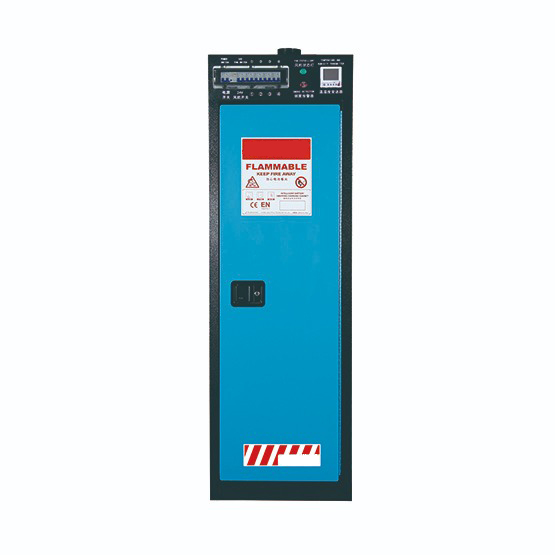

КАДАММ ШАБ-И-83 — Огнестойкий шкаф для хранения и зарядки АКБ, 83 л

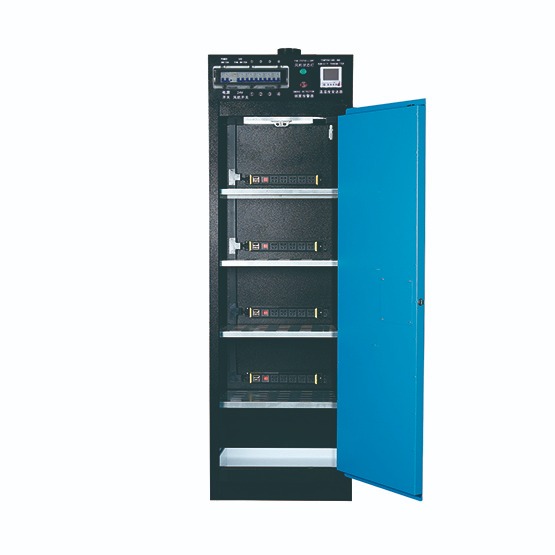

Интеллектуальный безопасный шкаф для хранения и зарядки аккумуляторов, однодверный, 4 полки, вместимость 83 л
EN 14470-1
Класс 90Б
Огнестойкость 90 мин
Автоматическое пожаротушение
83 л
Вместимость
90 мин
Огнестойкость
4
Полки
50 кг
Нагрузка/полка
40
Розеток PUD
600
мм ширина
О модели
КАДАММ ШАБ-И-83 — компактная версия огнестойкого зарядного шкафа для тех случаев, когда парк аккумуляторов не огромный, а место ограничено. При объёме 83 л и ширине корпуса всего 600 мм он встаёт вдоль стены мастерской или сервисной зоны и берёт на себя всё то же: упорядоченное хранение и безопасную зарядку батарей электроинструмента.
Несмотря на компактность, набор защиты у модели полный — те же огнестойкость 90 минут, автоматическое пожаротушение и датчики среды, что и у старших моделей серии. Аккумуляторы разложены по полкам и заряжаются через раздельные розетки, поэтому риск перепутать, перегреть или оставить без контроля сведён к минимуму. Шкаф рассчитан на плотную ежедневную эксплуатацию.
Шкаф создан для тех, кто ценит безопасность, порядок и эффективность — аккуратная инфраструктура для аккумуляторов, которая повышает культуру производства и снижает операционные риски.
Ключевые преимущества
Интеллектуальный подход
Умная организация хранения и зарядки аккумуляторных блоков с контролем условий эксплуатации.
Компактность 83 л
Оптимальный объём при продуманной компоновке — рациональное размещение в ограниченном пространстве.
Огнестойкость 90 минут
Класс 90Б по EN 14470-1 — защита от распространения огня при внутренних и внешних пожарных факторах.
Безопасная организация
Снижение эксплуатационных рисков, предотвращение некорректного хранения и подключения АКБ.
Интенсивная эксплуатация
Подходит для рабочих зон с регулярной ротацией аккумуляторов и высокой загрузкой.
Универсальность
Мастерские, сервисные центры, производственные участки, склады — одна модель для разных задач.
Ключевые особенности безопасности
Устройство шкафа и контуры защиты
Высокий класс защиты
Стандарт EN 14470-1, класс огнестойкости 90Б при внутренних и внешних пожарных опасностях.
Интеллектуальная вентиляция
Вытяжка с частотным преобразователем. Диаметр трубы 100 мм, объём вытяжки 275 м³/ч.
Безопасная электропроводка
Взрывобезопасная промышленная розетка с молниезащитой. Взрывозащищённые кабельные каналы.
Контроль и сигнализация
Датчики открытия двери с сигнализацией. Стабильное поддержание температуры и влажности.
Автоматическое пожаротушение
Устройство с датчиком температуры. Пустотелая стальная решётка для быстрого покрытия огнетушащим веществом.
Мониторинг в реальном времени

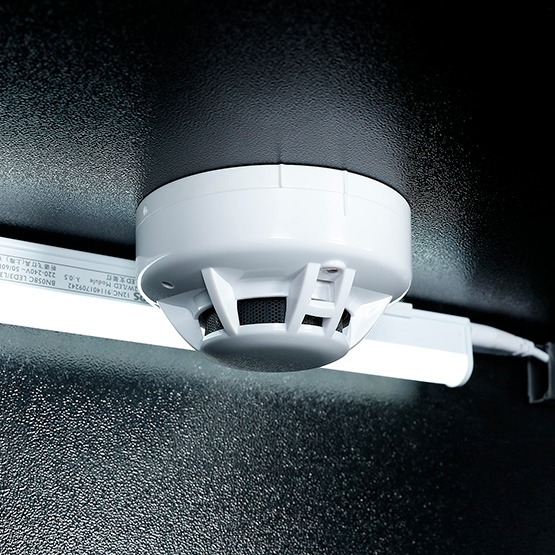

Высокочувствительные датчики дыма, температуры и влажности для постоянного контроля среды шкафа.
Герметизация соединений
Огнестойкий герметик на кабельных соединениях предотвращает распространение огня по кабельным трассам.
Однодверная конструкция
Компактная одностворчатая дверь обеспечивает надёжное закрытие при минимальных габаритах шкафа.
Как срабатывает защита
Технические характеристики
| Основные параметры | |
|---|---|
| Бренд / Модель | КАДАММ ШАБ-И-83 |
| Сертификат ЕС | EN 14470-1 |
| Огнестойкость | 90 мин, класс 90Б |
| Вместимость | 83 л |

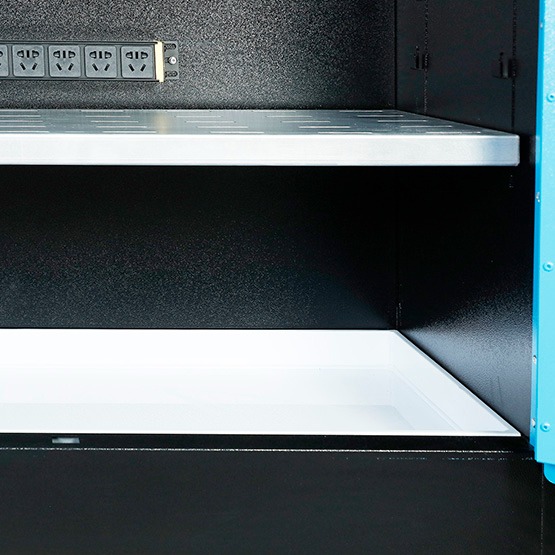

| Количество полок | 4 шт. |
| Нагрузка на полку | 50 кг |
| Тип двери | Одностворчатая |
| Цвет | Синий |
| Электрика и вентиляция | |
|---|---|
| Питание | 220 В / 50 Гц / 10 А |
| Розетки PUD | 5 шт. (всего 40 гнёзд) |
| Розетка | Взрывобезопасная, с молниезащитой |
| Диаметр клапана | 100 мм |
| Вентиляционная труба | 100 мм (рекомендуемый) |
| Объём вытяжки | 275 м³/ч |
| Вытяжка | С частотным преобразователем |
| Габариты | |
|---|---|
| Внешние (В×Ш×Г) | 1890 × 600 × 460 мм |
| Упаковка (В×Ш×Г) | 2030 × 670 × 555 мм |
| Системы безопасности | |
|---|---|
| Пожаротушение | Автоматическое, с датчиком температуры |
| Датчики | Дым, температура, влажность (реал. время) |
| Дверь | Датчик открытия с сигнализацией |
| Кабельные каналы | Взрывозащищённые, с герметиком |
| Климат-контроль | Поддержание t° и влажности |
Полные технические характеристики
| Параметр | Значение |
|---|---|
| Бренд | КАДАММ |
| Модель | ШАБ-И-83 |
| Полезный объём | 83 л |
| Тип изделия | Интеллектуальный безопасный шкаф для хранения и зарядки аккумуляторов |
| Назначение | Организованное хранение и удобная зарядка аккумуляторных блоков электроинструмента |
| Область применения | Мастерские, сервисные центры, производственные и складские зоны |
| Совместимость | Аккумуляторы электроинструментов различных типов |
| Сертификат пожарной безопасности | ЕС: EN 14470-1, класс огнестойкости 90Б |
| Огнестойкость | 90 минут |
| Количество полок / нагрузка | 4 шт. / 50 кг |
| Питание | 220 В / 50 Гц / 10 А |
| Промышленные розетки PUD | 5 шт. (всего 40 гнёзд) |
| Диаметр выпускного клапана / трубы | 100 мм / 100 мм (рекомендуемый) |
| Объём вытяжки | 275 м³/ч |
| Цвет | Синий |
| Внешние размеры (В×Ш×Г) | 1890 × 600 × 460 мм |
| Размеры упаковки (В×Ш×Г) | 2030 × 670 × 555 мм |
| Тип двери | Одностворчатая |
Назначение и области применения
Мастерские и сервис
Безопасная зарядка АКБ электроинструментов, упорядоченное хранение, быстрый доступ к батареям.
Производство
Организованная инфраструктура зарядки для производственных участков с регламентом безопасности.
Склады
Компактное решение для хранения и зарядки АКБ складской и сервисной техники.
Выездные бригады
Поддержание порядка при интенсивной ротации аккумуляторов и высокой загрузке инструмента.
Ввод в эксплуатацию
Перед первым включением установите шкаф строго горизонтально в указанном месте внутри помещения. Подключите заземляющий провод от заземляющего винта в нижней левой части корпуса к точке заземления здания. После заземления подключите кабель питания к сети AC 220 В / 50 Гц. При необходимости подключите вентиляционный патрубок (ø100 мм) к внешней вытяжной системе через ПВХ-трубу или нейлоновый воздуховод.
| № | Действие | Описание |
|---|---|---|
| 1 | Установка и заземление | Разместить шкаф горизонтально, подключить заземляющий провод к нижнему левому винту корпуса |
| 2 | Подключение питания | Подключить кабель питания (AC 220 В / 50 Гц / 10 А) к сети |
| 3 | Вентиляция | При необходимости подключить внешний воздуховод ø100 мм к патрубку на крыше шкафа |
| 4 | Включение питания и вентилятора | На панели управления включить автоматы «Питание» и «24V Вентилятор». Аксиальный вентилятор, датчик температуры/влажности, дымовой датчик и LED-подсветка переходят в рабочий режим |
| 5 | Скорость вентилятора | Отрегулировать скорость вентилятора в зависимости от количества заряжаемых аккумуляторов |
| 6 | Подключение зарядных устройств | Для каждой полки (1–4) включить соответствующий автомат на панели. Розетки PDU имеют двойной контактный выключатель — питание отдельной группы можно отключить без отключения всего шкафа |
| 7 | LED-подсветка | Управляется автоматически: включается при открытии двери, выключается при закрытии. Ручное управление не требуется |
Настройка датчика температуры и влажности
Датчик отображает текущие значения температуры и влажности внутри шкафа. Для входа в настройки удерживайте кнопку SET 2 секунды. Переключение между параметрами — кнопка F2. Изменение значения: F3 (+1 / +10 при удержании), F4 (−1 / −10 при удержании). Сохранение — короткое нажатие SET.
| № | Параметр | Диапазон / по умолчанию | Описание |
|---|---|---|---|
| 1 | Адрес устройства | 1–255 / по умолчанию: 1 | RS485-адрес для интеграции в систему мониторинга |
| 2 | Скорость обмена (Baud rate) | 2400 / 4800 / 9600 / по умолчанию: 4800 | Скорость RS485-интерфейса |
| 3 | Верхний предел температуры | −100...+99 °C / по умолчанию: 100 | При превышении — автоматический сигнал тревоги |
| 4 | Верхний предел влажности | 0–100% / по умолчанию: 100 | При превышении — автоматический сигнал тревоги |
| 5 | Нижний предел температуры | −100...+99 °C / по умолчанию: 0 | При снижении ниже значения — сигнал тревоги |
| 6 | Нижний предел влажности | 0–100% / по умолчанию: 0 | При снижении ниже значения — сигнал тревоги |
Нормативная база и соответствие стандартам
FM6050
Стандарт противопожарной конструкции для шкафов зарядки аккумуляторов. Определяет требования к огнестойкости корпуса, вентиляции и защите от распространения огня.
OSHA 1910.106
Требования Американской ассоциации охраны труда к безопасному хранению и использованию горючих жидкостей и оборудования.
NFPA 30
Нормы Американской ассоциации пожарной безопасности по хранению горючих и легковоспламеняющихся жидкостей.
CE (EN 14470-1)
Европейский сертификат соответствия. EN 14470-1 — стандарт для шкафов хранения, класс огнестойкости 90Б.
GB/T 34570.2-2017
Национальный стандарт КНР. Требования безопасности к аккумуляторным блокам и зарядным устройствам для электроинструментов.
EU Battery Regulation 2023/1542
Европейский регламент по батареям (с 18.08.2024): контроль вредных веществ, углеродный след, маркировка CE, соответствие требованиям ЕС.
Меры предосторожности
| ⚠ | Требование |
|---|---|
| ! | Шкаф устанавливается только в помещении |
| ! | Шкаф должен стоять строго горизонтально для нормального открывания и закрывания двери |
| ! | Заглушки вентиляционных отверстий изолируют внутреннее пространство от внешней среды; могут быть сняты согласно местным нормативным требованиям |
| ! | При подъёме и перемещении шкафа не подкладывать руки под основание |
| ! | Использовать только соответствующий источник питания (AC 220 В / 50 Гц / 10 А) |
| ! | При срабатывании аварийной сигнализации немедленно устранить причину |
| ! | Прочие зарядные устройства подключать только после согласования с поставщиком |
Упаковка
| Параметры упаковки | |
|---|---|
| Тип упаковки | Паллет + картонная коробка |
| Материал | Паллет из фанеры + 7-слойный картон АВ |
| Метод крепления | Упаковочная лента |
| Количество в упаковке | 1 шт. |
| Размеры упаковки (В×Ш×Г) | 2030 × 670 × 555 мм |
| Огнетушитель (опционально) | |
|---|---|
| Крепление | Внутренняя гайка M10 на крыше шкафа |
| Максимальный вес | До 6 кг |
| Тип | Подвесной автоматический огнетушитель |
| Установка | Пользователем самостоятельно при необходимости |
Почему выбирают КАДАММ ШАБ-И-83
✓
Компактный объём 83 л позволяет рационально использовать пространство
✓
Огнестойкость 90 мин — надёжная защита и соответствие требованиям EN 14470-1
✓
Интеллектуальный подход снижает риски некорректного хранения и подключения АКБ
✓
Упрощает инвентаризацию, сокращает простои и повышает эффективность работы
✓
Повышает культуру производства и снижает операционные риски
✓
Рассчитан на интенсивную ежедневную эксплуатацию в профессиональной среде
Сравнение моделей КАДАММ
Эта модель
ШАБ-И-83 — Однодверный
Вместимость83 л
Полки4 шт.
Ширина600 мм
Высота1890 мм
Компактный
Стандартная
ШАБ-И-170 — Двухдверный
Вместимость170 л
Полки4 шт.
Ширина1090 мм
Высота1890 мм
Оптимальный выбор
Максимальная
ШАБ-90-170 — Самозакрывающийся
Полки5 шт.
Ширина1160 мм
Высота2180 мм
Глубина625 мм
Максимальная защита
| Характеристика | ШАБ-И-83 (эта модель) | ШАБ-И-170 | ШАБ-90-170 |
|---|---|---|---|
| Тип двери | Одностворчатая | Двухстворчатая | Двухстворчатая, самозакрывающаяся |
| Вместимость | 83 л | 170 л | — |
| Количество полок | 4 | 4 | 5 |
| Ширина корпуса | 600 мм | 1090 мм | 1160 мм |
| Высота корпуса | 1890 мм | 1890 мм | 2180 мм |
| Глубина корпуса | 460 мм | 460 мм | 625 мм |
| Нагрузка на полку | 50 кг | 50 кг | 50 кг |
| Розетки PUD | 40 шт. | 40 шт. | 40 шт. |
| Объём вытяжки | 275 м³/ч | 275 м³/ч | 275 м³/ч |
| Огнестойкость | 90 мин, 90Б | 90 мин, 90Б | 90 мин, 90Б |
| Автоматическое пожаротушение | Да | Да | Да |
| Самозакрывающаяся дверь | — | — | Да |
| Сертификат | EN 14470-1 | EN 14470-1 | EN 14470-1 |
| Питание | 220 В / 50 Гц / 10 А | 220 В / 50 Гц / 10 А | 220 В / 50 Гц / 10 А |
ШАБ-И-83 — эта модель
Объём 83 л, ширина 600 мм. Компактное решение для ограниченного пространства и небольшого парка АКБ.
ШАБ-И-170 — стандартный
Объём 170 л, двухстворчатая дверь. Оптимальный баланс вместимости и удобства доступа.
ШАБ-90-170 — максимальный
5 полок, высота 2180 мм, глубина 625 мм, самозакрывающаяся дверь. Максимальные вместимость и защита.
